10.1 KNOTEN-DETEKTOR
Dieses Gerät verhindert die Einfädelung von auf dem Garn vorhanden Knoten in das Gewebe.
Das Gerät wird durch den Zuführer bedient und eventuell kann es in Kombination mit einer eigens vom
Maschinenhersteller erstellten Software benutzt werden (in diesem Falle konsultieren Sie das Bedienungshandbuch
der Webmaschine).
INSTALLATION:
Für den Ausbau der Fadentrommel wie folgt vorgehen:
1) Das Vorspulgerät durch Verstellen des Schalters 0 - I auf die Position 0.
2) Das Kabel des Vorspulgerätes aus der Buchse am Stromversorgungskasten ausstecken und ungefähr zwei
Minuten abwarten, damit sich die Kondensatoren an den Platinen entladen können.

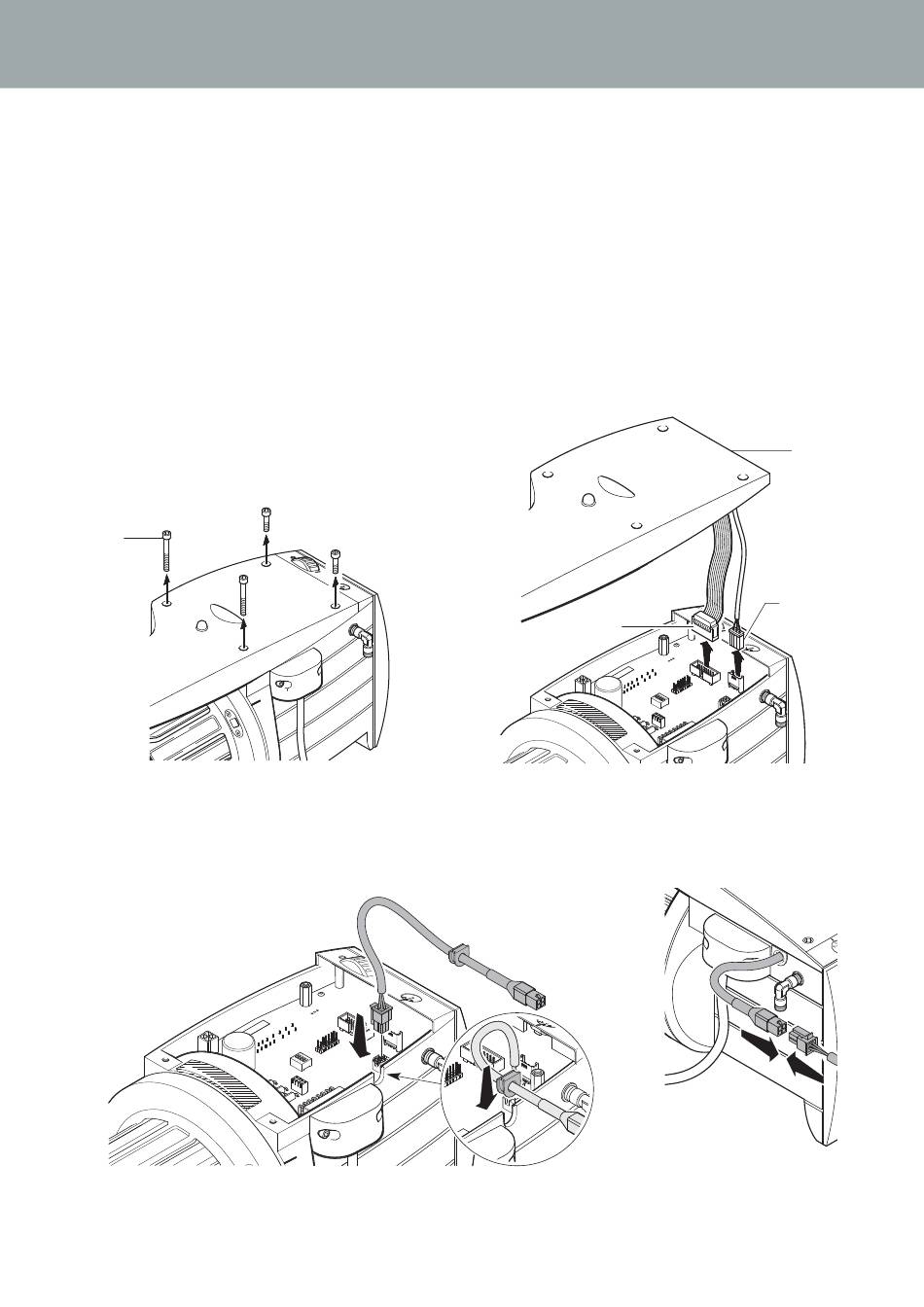

3) Die vier Schrauben (1) lösen, das Gehäuse (2) leicht nach vorn ziehen und anheben, den von der Steuerplatine
des Schußfadenfühlers kommenden Steckverbinder (C1) und den Steckverbinder (C2) des Sensors am Ausgang
lösen und das Gehäuse entfernen.
1
4) Stecken Sie den Stecker des Verlängerungskabels für Knotendetektoren in den entsprechenden Stecker auf der
Platine und stecken Sie die Kabelverschraubung in den entsprechenden Schlitz am Gehäuse. Schließen Sie das
Gehäuse und schließen Sie das Kabel vom Knotendetektor an.
10 - SONDER-EINRICHTUNGEN
1
53
C1
2
2
C2
3
3
