5 - WARTUNGSARBEITEN UND WECHSELN VON TEILEN
5.1 AUSBAU DER FADENTROMMEL
Für den Ausbau der Fadentrommel wie folgt vorgehen:
1) Das Vorspulgerät durch Verstellen des Schalters 0 - I
auf die Position 0.
2) Das Kabel des Vorspulgerätes aus der Buchse am
Stromversorgungskasten ausstecken und ungefähr
zwei Minuten abwarten, damit sich die Kondensatoren
an den Platinen entladen können.

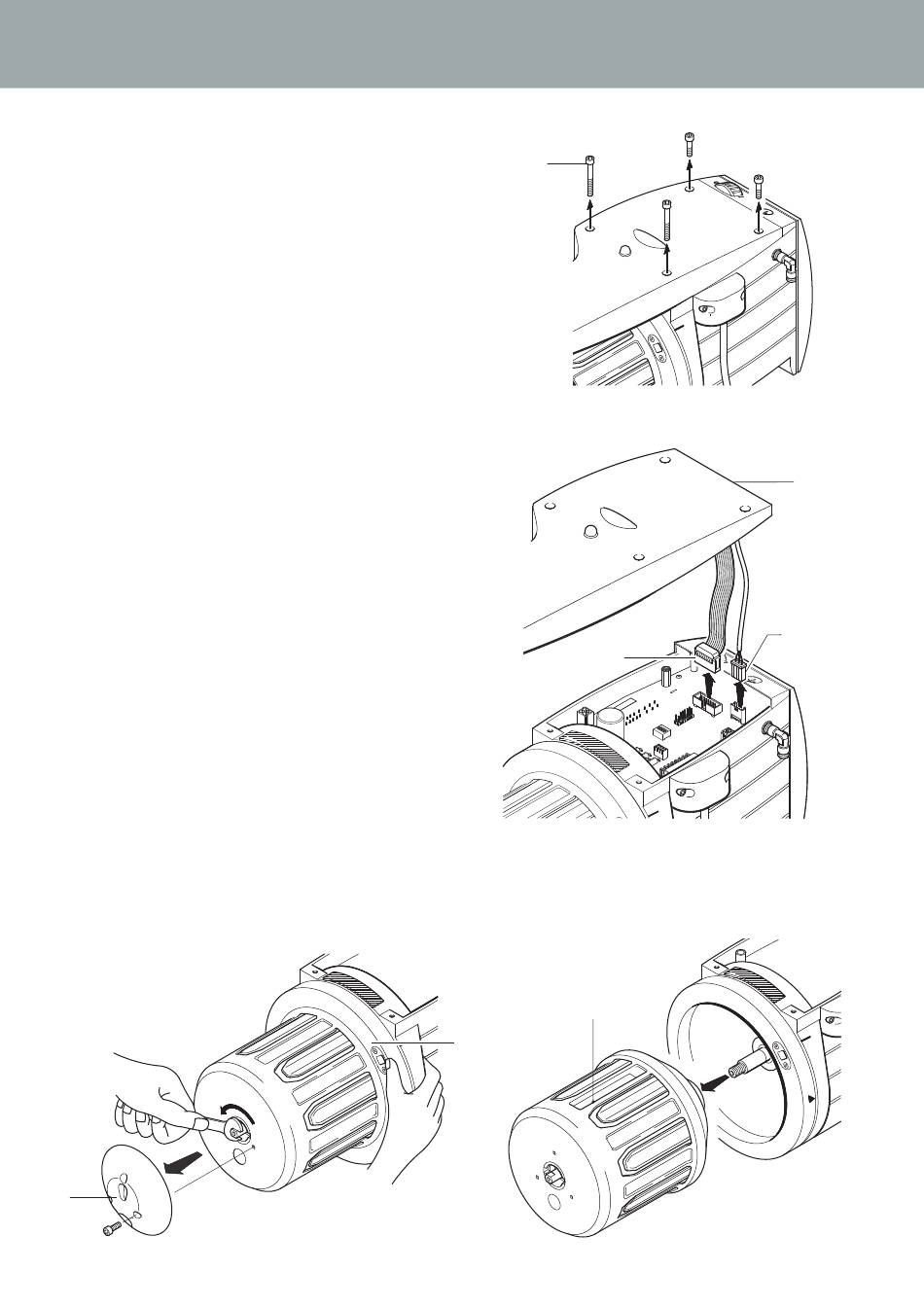

3) Die vier Schrauben (1) lösen, das Gehäuse (2) leicht
nach vorn ziehen und anheben, den von der
Steuerplatine des Schußfadenfühlers kommenden
Steckverbinder (C1) und den Steckverbinder (C2) des
Sensors am Ausgang lösen und das Gehäuse
entfernen.
4) Die Kappe (3) entfernen, die Wickelscheibe (4) festhalten und durch Drehen der Welle mit einem SW 8
Gabelschlüssel die Speichertrommel ganz ausschrauben und dann abziehen.
2
1
3
1
C1
Aufnahme für Fühler
(feste, bei der Montage
einzuhaltende Position)
4
26
2
C2
