2 - INSTALLATION UND EINSCHALTEN
2)
Kontrollieren Sie ob der Stromversorgungskasten für die korrekte Netzspannung vorbereitet ist.
Der entsprechende Spannungswert ist am außen angebrachten Aufkleber angeführt.
3) Das Stromkabel des Kastens an das Dreiphasen-Netz anschließen.
Für die Korrekte Anschlüsse, Sehen Sie die Zeichnung auf dem Stromversorgungskasten.
N.B.: Der Anschluß an das Dreiphasen-Versorgungsnetz muß dem Hauptschalter der Webmaschine
nachgeschaltet sein, wodurch dieser auch die Funktion des Schalters der an der Webmaschine
eingesetzten Vorspulgeräte übernimmt.

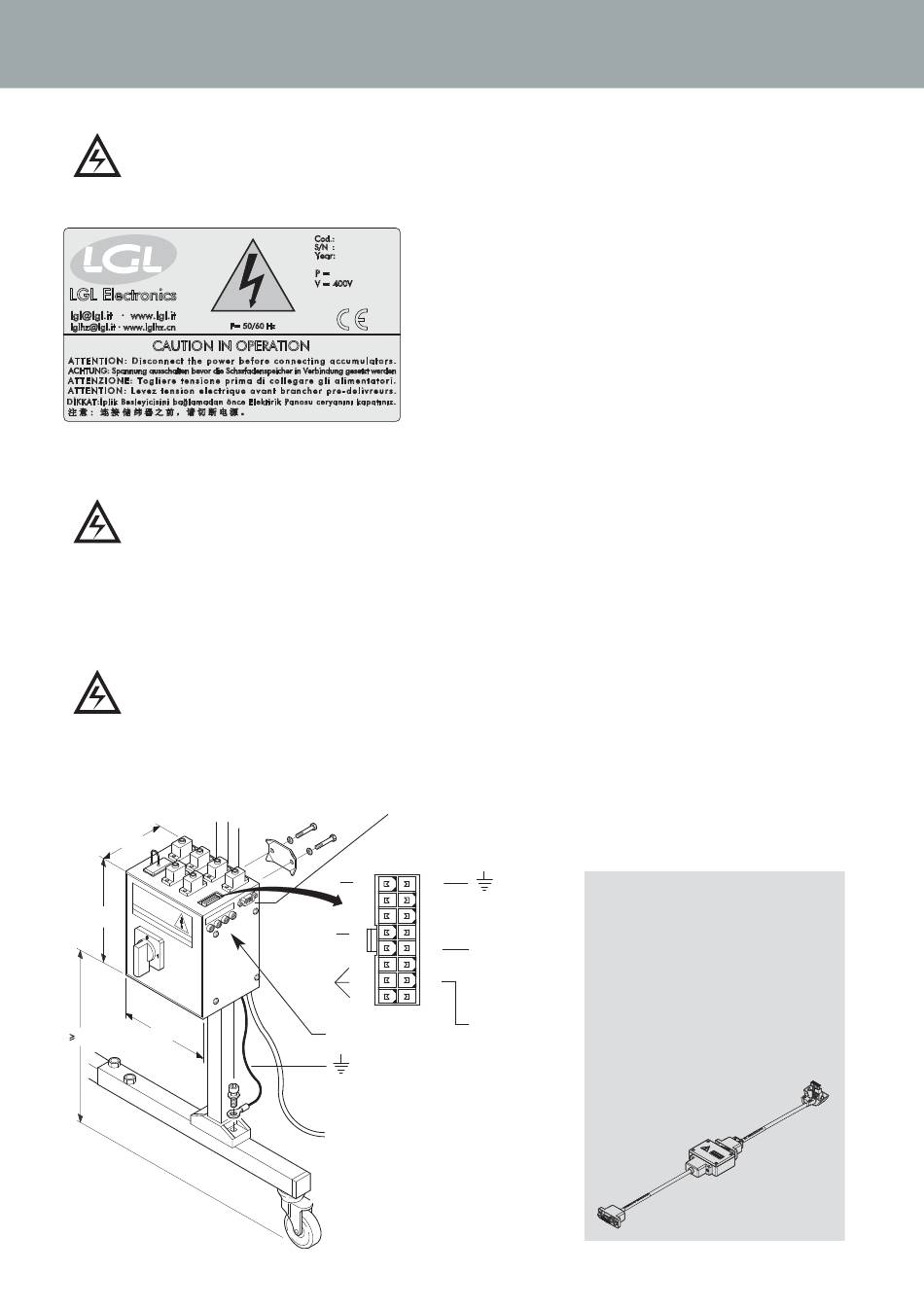

4) Das Erdkabel des Stromversorgungskastens an das Gestell seiner Halterung anschließen (siehe Detail A der
folgenden Abbildung).
ACHTUNG: Bevor irgendwelche Anschlüsse ausgeführt werden, stets die Spannung von der Schalttafel
der Webmaschine abhängen.
160
220
200
300
Ausschluß der gebrochenen
Schußfäden
Webmaschinenstop
GND
9
1
10
2
11
3
24 Vdc
12
4
13
5
14
6
90 Vac
15
7
16
8
Sicherungen
Zum
Dreiphasen-
Versorgungsnetz
14
ANM.: Bei der Verwendung alter
Versorgungskästen müssen
entsprechende Speisekabel mit
Output
O
Adapter eingesetzt werden.
Loom Stop
5Vdc
AC POWER BOX STD:
A1C3SA004-PRGSTD
Output
AC POWER BOX CAN BUS:
Loom Stop
L
A1C3SA004-PRGCB
24Vdc
