5 - WARTUNGSARBEITEN UND WECHSELN VON TEILEN
5.3 AUSWECHSELN DES SENSORS AM AUSGANG
Für das Auswechseln des Sensors am Ausgang wie folgt
vorgehen:
1) Das Vorspulgerät durch Verstellen des Schalters 0 - I auf
die Position 0 ausschalten.
2) Das Kabel des Vorspulgerätes aus der Buchse am
Stromversorgungskasten ausstecken und ungefähr
zwei Minuten abwarten, damit sich die Kondensatoren
an den Platinen entladen können.
C1
4) Die vier Schrauben (13) ausschrauben und den Bremsschlitten mit dem Drehknopf (G) bis an seinen Anschlag
bringen und den Schußfadenfühler (14) anheben, so daß die Litze des Sensors am Ausgang entfernt werden
kann, und das Rohr zum pneumatische Einfädeln (falls vorhanden) abgezogen werden kann.
5) Die beiden Schrauben (15) ausschrauben und den Haltewinkel ausbauen, an dem der Sensor am Ausgang befe-
stigt ist.
6) Den neuen Sensor einbauen.
N.B.: Der Sensor wird bereits an seinem Haltewinkel montiert geliefert.
13
N.B.: Beim Wiedereinbau des Schußfadenfühlers (14) darauf achten, daß der Draht
des Sensors und die Röhrchen des Pneumatikkreises nicht gequetscht werden.
2
C2

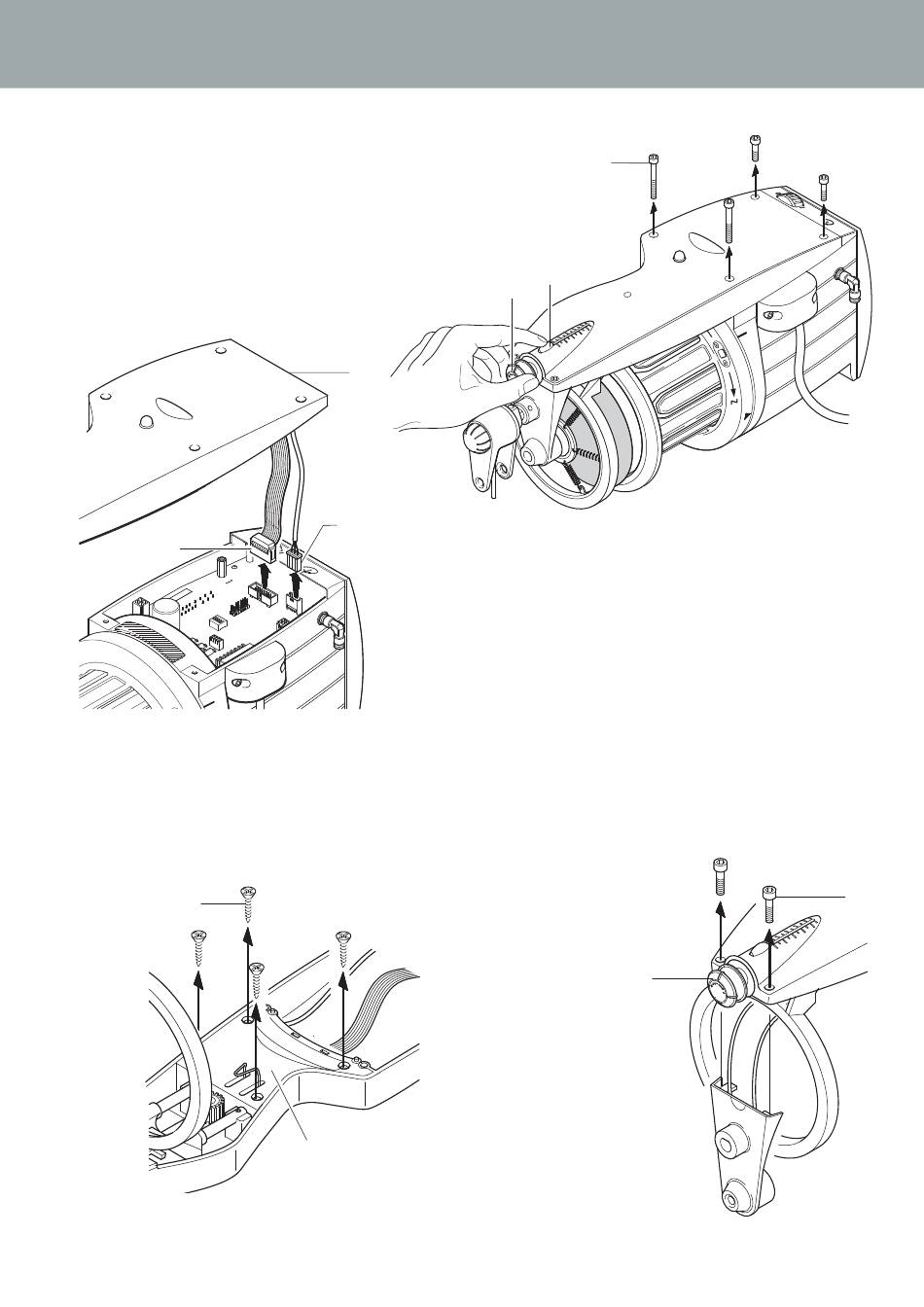

3) Die Bremse am Ausgang durch betätigen der Taste (F) und ziehen
des Drehkopfes (G) in geöffneten Zustand bringen.
Die vier Schrauben (1) lösen, das Gehäuse (2) leicht nach vorn
ziehen
Schußfadenfühlers kommenden Steckverbinder (C1) und den
Steckverbinder (C2) des Sensors am Ausgang lösen und das
Gehäuse entfernen.
14
29
1
F
G
und
anheben,
den
von
G
der
Steuerplatine
des
15
