5 - WARTUNGSARBEITEN UND WECHSELN VON TEILEN
5.4 AUSWECHSELN DER HAUPTPLATINE
Für das Auswechseln der Hauptplatine wie folgt vorgehen:
1) Das Vorspulgerät durch Verstellen des Schalters 0 - I auf
die Position 0 ausschalten.
2) Das Kabel des Vorspulgerätes aus der Buchse am
Stromversorgungskasten ausstecken und ungefähr zwei
Minuten abwarten, damit sich die Kondensatoren an den
Platinen entladen können.

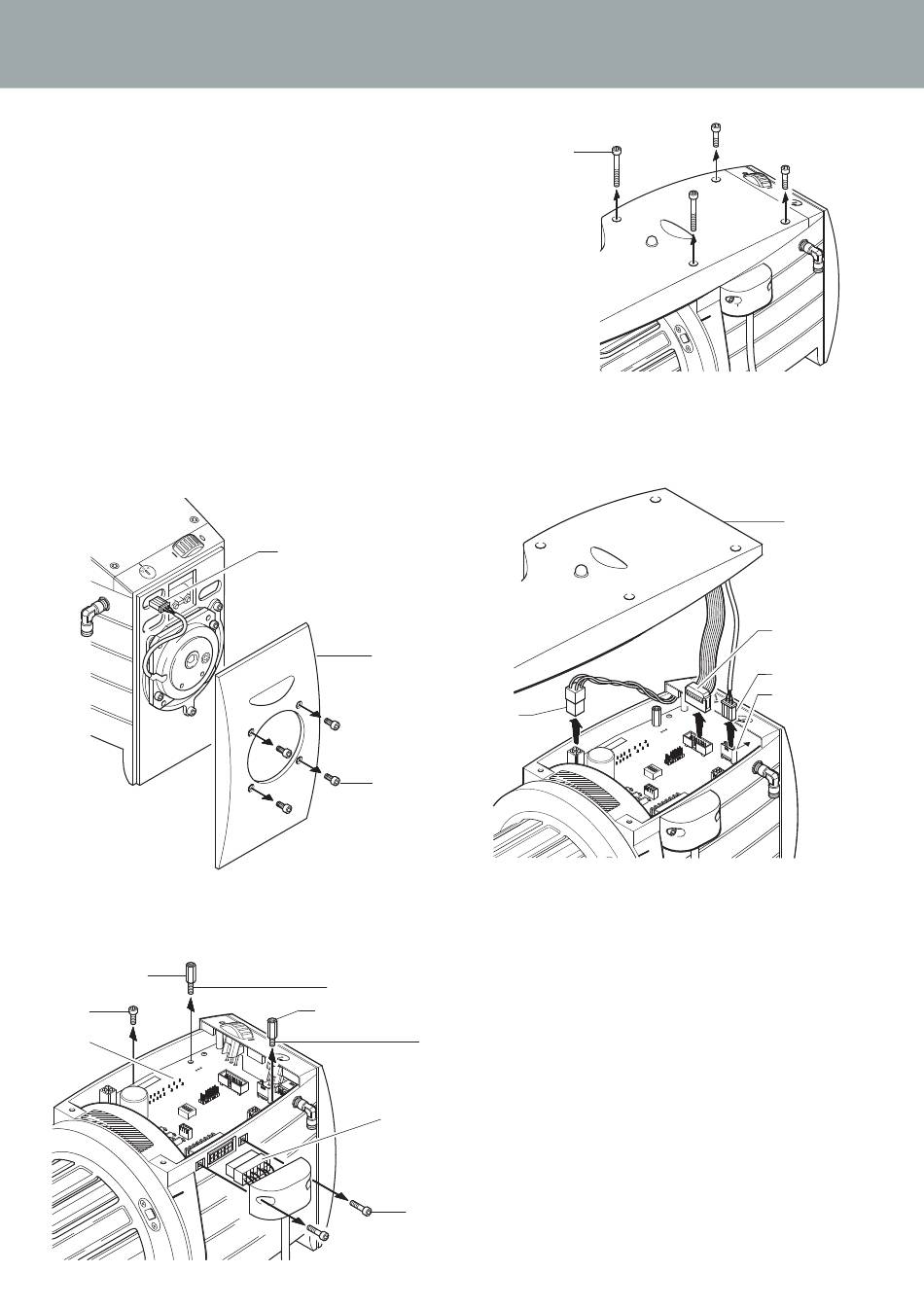

3) Die vier Schrauben (1) lösen, das Gehäuse (2) leicht nach vorn ziehen und anheben, den von der Steuerplatine
des Schußfadenfühlers kommenden Steckverbinder (C1) und den Steckverbinder (C2) des Sensors am Ausgang
lösen und das Gehäuse entfernen.
4) Die vier Schrauben (7) lösen, den Deckel (8) abnehmen, den Steckverbinder (C3) des Sensors am Eingang und
den Steckverbinder (C4) des Motors lösen.
5) Die beiden Schrauben (16) ausschrauben und den Steckverbinder des Stromkabels (17) lösen.
6) Die beiden Gewindebolzen (18), die Schraube (19) ausschrauben und die Hauptplatine (20) herausnehmen.
7) Die neue Platine einbauen.
18
Gewindelänge: 13 mm
19
20
C3
8
7
N.B.: Beim Einsetzen der neuen Platine ist es wichtig, daß
die Schraube (19) und die Gewindebolzen (18) fest einge-
18
schraubt werden, so daß sich der Aluminiumwinkel der
Platine mit dem Aluminiumkörper des Vorspulgerätes im
Gewindelänge: 10 mm
engen Kontakt befindet. Die Gewindebolzen sollen, wie in
der Abbildung gezeigt, montiert werden.
Es empfiehlt sich die in direktem Kontakt mit dem
Körper
17
Wärmeleitpaste zu bestreichen. Vor dem Verschließen
des Gehäuses die Einstellung der Jumper kontrollieren.
16
30
1
C4
stehende
Oberfläche
2
C1
C2
C3
des
Winkels
mit
