4.3.4. Erzeugung von Gleichstrom

 Der maximale erzeugte Ausgangs-Gleichstrom zur Verwendung in
passiven Kreisen beträgt 24mA
 Mit eingestellter Wert  0.004mA das Display blinken intermittierend kein
Signal Generation an, wenn das Gerät nicht an ein externes Gerät
angeschlossen ist
1. Drücken Sie die MODE Taste und wählen Sie den Messmodus SOUR mA aus. Das
Symbol "SOUR" erscheint auf dem Display
2. Stellen Sie den Messbereich des Ausgangsstroms zwischen 0-20mA und 4-20mA ein
(siehe § 4.2.7)
3. Mit dem Einstell-Schalter (siehe § 4.2.6), oder der 0-100% Taste (siehe § 4.2.2) oder
der 25%/ Taste (siehe § 4.2.3) stellen Sie den gewünschten Wert des
Ausgangsstroms ein. Der einstellbare Maximalwert beträgt 24mA. Bitte beachten Sie
folgendes: -25% = 0mA, 0% = 4mA, 100% = 20mA und 125% = 24mA. Der Stromwert
erscheint auf dem Display. Wenn nötig, drücken Sie die
um Gleichstrom mit automatischer Rampe zu erzeugen
4. Verbinden Sie die grün Messleitung mit der Loop Eingangsbuchse, und die schwarze
Messleitung mit der mV/V Eingangsbuchse
5. Stellen Sie die grün Messleitung und die schwarze Messleitung in die Punkte mit
positivem und negativem Potenzial des externen Gerätes, das versorgt werden muss
(siehe Abb. 6)
6. Zur Erzeugung des negativen Stromwerts drehen Sie die Messleitungen in die
umgekehrte Richtung in Bezug auf die Verbindung in Abb. 6
WARNUNG

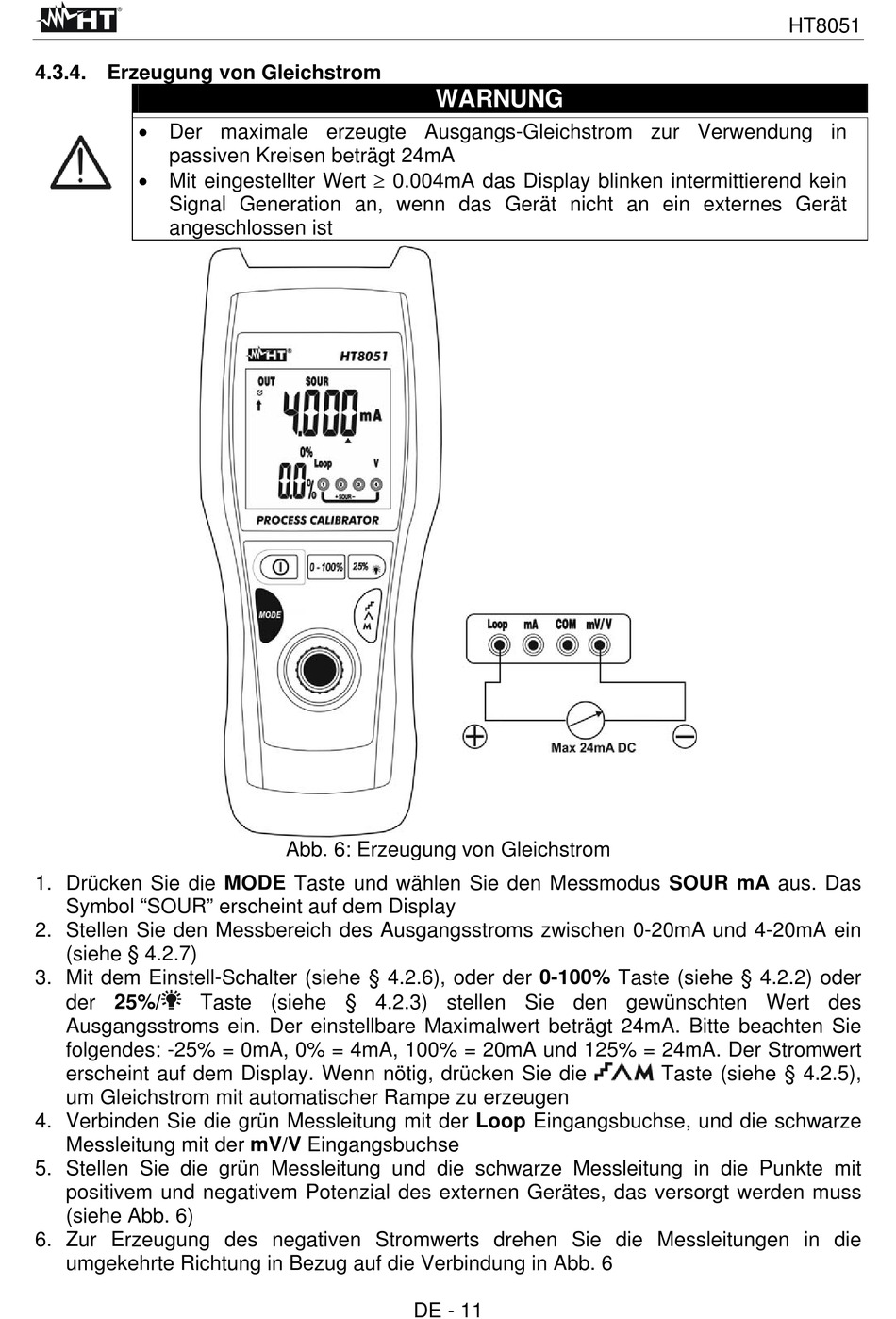

Abb. 6: Erzeugung von Gleichstrom
DE - 11
HT8051
Taste (siehe § 4.2.5),
