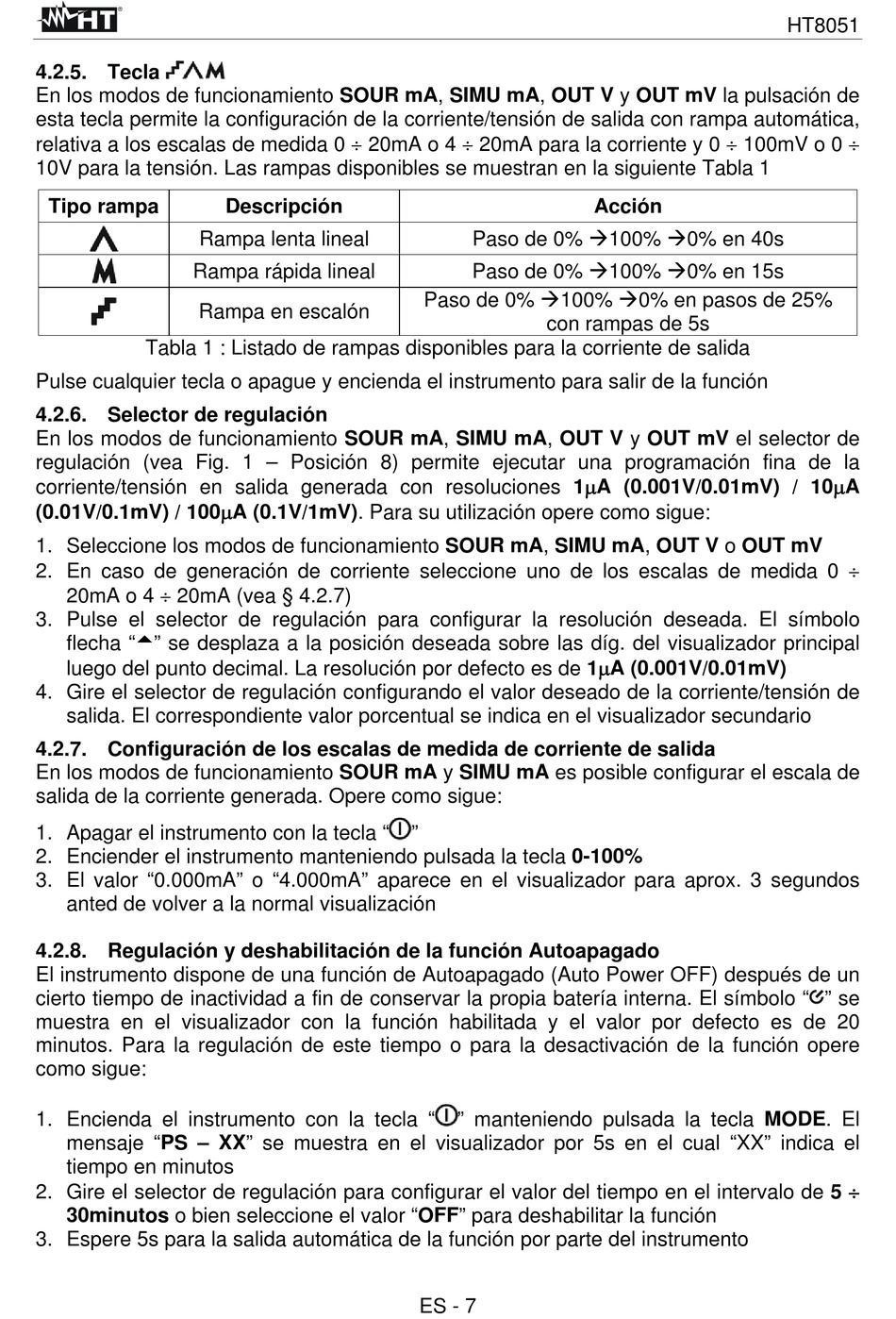

4.2.5. Tecla

En los modos de funcionamiento SOUR mA, SIMU mA, OUT V y OUT mV la pulsación de
esta tecla permite la configuración de la corriente/tensión de salida con rampa automática,
relativa a los escalas de medida 0  20mA o 4  20mA para la corriente y 0  100mV o 0 
10V para la tensión. Las rampas disponibles se muestran en la siguiente Tabla 1
Tipo rampa
Rampa lenta lineal
Rampa rápida lineal
Rampa en escalón
Tabla 1 : Listado de rampas disponibles para la corriente de salida
Pulse cualquier tecla o apague y encienda el instrumento para salir de la función
4.2.6. Selector de regulación
En los modos de funcionamiento SOUR mA, SIMU mA, OUT V y OUT mV el selector de
regulación (vea Fig. 1 – Posición 8) permite ejecutar una programación fina de la
corriente/tensión en salida generada con resoluciones 1A (0.001V/0.01mV) / 10A
(0.01V/0.1mV) / 100A (0.1V/1mV). Para su utilización opere como sigue:
1. Seleccione los modos de funcionamiento SOUR mA, SIMU mA, OUT V o OUT mV
2. En caso de generación de corriente seleccione uno de los escalas de medida 0 
20mA o 4  20mA (vea § 4.2.7)
3. Pulse el selector de regulación para configurar la resolución deseada. El símbolo
flecha "" se desplaza a la posición deseada sobre las díg. del visualizador principal
luego del punto decimal. La resolución por defecto es de 1A (0.001V/0.01mV)
4. Gire el selector de regulación configurando el valor deseado de la corriente/tensión de
salida. El correspondiente valor porcentual se indica en el visualizador secundario
4.2.7. Configuración de los escalas de medida de corriente de salida
En los modos de funcionamiento SOUR mA y SIMU mA es posible configurar el escala de
salida de la corriente generada. Opere como sigue:
1. Apagar el instrumento con la tecla "
2. Enciender el instrumento manteniendo pulsada la tecla 0-100%
3. El valor "0.000mA" o "4.000mA" aparece en el visualizador para aprox. 3 segundos
anted de volver a la normal visualización
4.2.8. Regulación y deshabilitación de la función Autoapagado
El instrumento dispone de una función de Autoapagado (Auto Power OFF) después de un
cierto tiempo de inactividad a fin de conservar la propia batería interna. El símbolo " " se
muestra en el visualizador con la función habilitada y el valor por defecto es de 20
minutos. Para la regulación de este tiempo o para la desactivación de la función opere
como sigue:
1. Encienda el instrumento con la tecla "
mensaje "PS – XX" se muestra en el visualizador por 5s en el cual "XX" indica el
tiempo en minutos
2. Gire el selector de regulación para configurar el valor del tiempo en el intervalo de 5 
30minutos o bien seleccione el valor "OFF" para deshabilitar la función
3. Espere 5s para la salida automática de la función por parte del instrumento
Descripción
Paso de 0% 100% 0% en 40s
Paso de 0% 100% 0% en 15s
Paso de 0% 100% 0% en pasos de 25%
con rampas de 5s
"
" manteniendo pulsada la tecla MODE. El
ES - 7
Acción
HT8051
