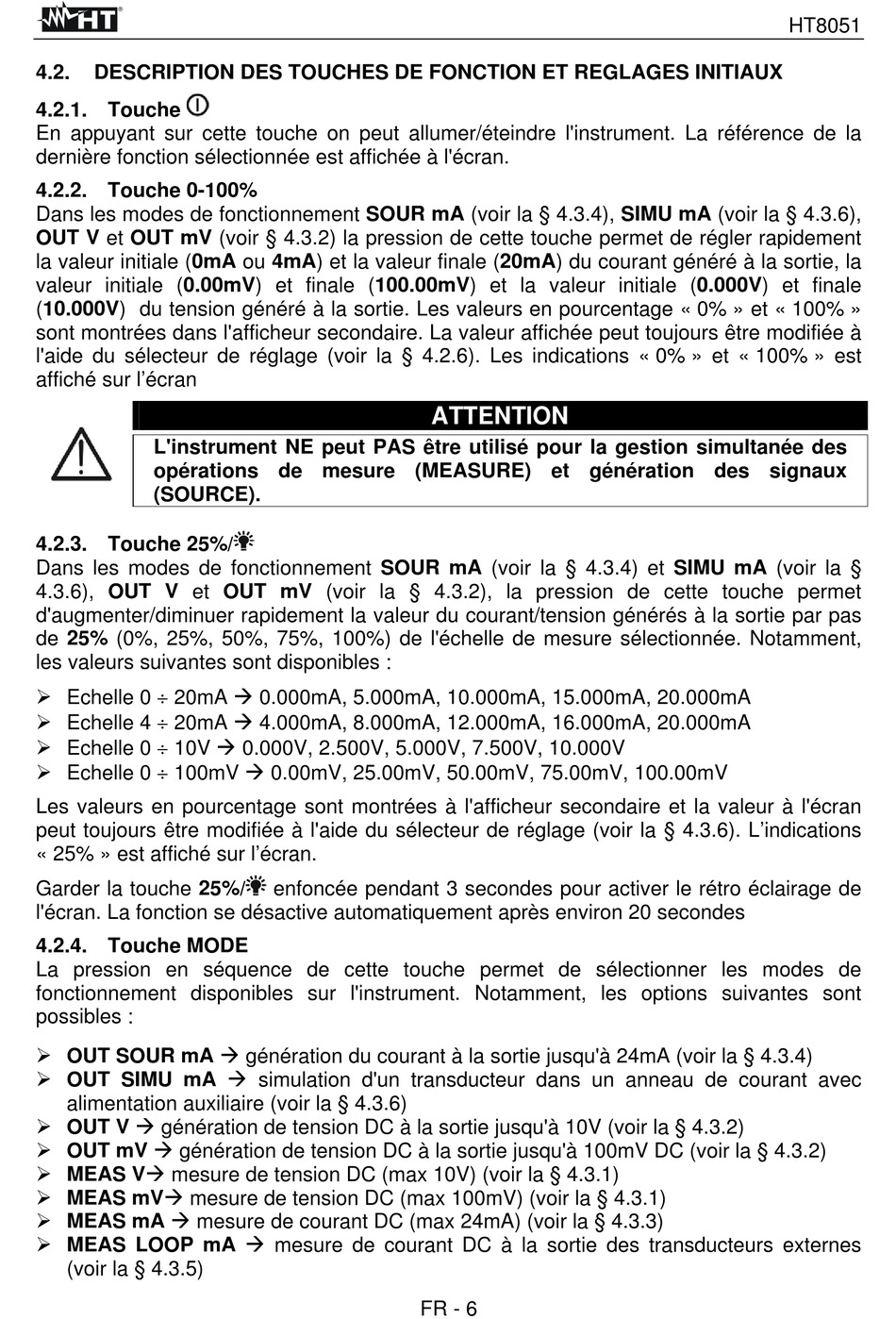

4.2. DESCRIPTION DES TOUCHES DE FONCTION ET REGLAGES INITIAUX

4.2.1. Touche

En appuyant sur cette touche on peut allumer/éteindre l'instrument. La référence de la
dernière fonction sélectionnée est affichée à l'écran.

4.2.2. Touche 0-100%

Dans les modes de fonctionnement SOUR mA (voir la § 4.3.4), SIMU mA (voir la § 4.3.6),
OUT V et OUT mV (voir § 4.3.2) la pression de cette touche permet de régler rapidement
la valeur initiale (0mA ou 4mA) et la valeur finale (20mA) du courant généré à la sortie, la
valeur initiale (0.00mV) et finale (100.00mV) et la valeur initiale (0.000V) et finale
(10.000V) du tension généré à la sortie. Les valeurs en pourcentage « 0% » et « 100% »
sont montrées dans l'afficheur secondaire. La valeur affichée peut toujours être modifiée à
l'aide du sélecteur de réglage (voir la § 4.2.6). Les indications « 0% » et « 100% » est
affiché sur l'écran
L'instrument NE peut PAS être utilisé pour la gestion simultanée des
opérations de mesure (MEASURE) et génération des signaux
(SOURCE).

4.2.3. Touche 25%/

Dans les modes de fonctionnement SOUR mA (voir la § 4.3.4) et SIMU mA (voir la §
4.3.6), OUT V et OUT mV (voir la § 4.3.2), la pression de cette touche permet
d'augmenter/diminuer rapidement la valeur du courant/tension générés à la sortie par pas
de 25% (0%, 25%, 50%, 75%, 100%) de l'échelle de mesure sélectionnée. Notamment,
les valeurs suivantes sont disponibles :
 Echelle 0  20mA  0.000mA, 5.000mA, 10.000mA, 15.000mA, 20.000mA
 Echelle 4  20mA  4.000mA, 8.000mA, 12.000mA, 16.000mA, 20.000mA
 Echelle 0  10V  0.000V, 2.500V, 5.000V, 7.500V, 10.000V
 Echelle 0  100mV  0.00mV, 25.00mV, 50.00mV, 75.00mV, 100.00mV
Les valeurs en pourcentage sont montrées à l'afficheur secondaire et la valeur à l'écran
peut toujours être modifiée à l'aide du sélecteur de réglage (voir la § 4.3.6). L'indications
« 25% » est affiché sur l'écran.
Garder la touche 25%/
l'écran. La fonction se désactive automatiquement après environ 20 secondes

4.2.4. Touche MODE

La pression en séquence de cette touche permet de sélectionner les modes de
fonctionnement disponibles sur l'instrument. Notamment, les options suivantes sont
possibles :
 OUT SOUR mA  génération du courant à la sortie jusqu'à 24mA (voir la § 4.3.4)
 OUT SIMU mA  simulation d'un transducteur dans un anneau de courant avec
alimentation auxiliaire (voir la § 4.3.6)
 OUT V  génération de tension DC à la sortie jusqu'à 10V (voir la § 4.3.2)
 OUT mV  génération de tension DC à la sortie jusqu'à 100mV DC (voir la § 4.3.2)
 MEAS V mesure de tension DC (max 10V) (voir la § 4.3.1)
 MEAS mV mesure de tension DC (max 100mV) (voir la § 4.3.1)
 MEAS mA  mesure de courant DC (max 24mA) (voir la § 4.3.3)
 MEAS LOOP mA  mesure de courant DC à la sortie des transducteurs externes
(voir la § 4.3.5)
ATTENTION
enfoncée pendant 3 secondes pour activer le rétro éclairage de
FR - 6
HT8051
