- Seite 1 DEUTSCH Bedienungsanleitung Copyright HT ITALIA 2023 Version DE 1.00 - xx/xx/2023...
-
Seite 2: Inhaltsverzeichnis
1.1. Vorbereitende Instruktionen ..................... 2 1.2. Während des Gebrauchs ....................3 ALLGEMEINE BESCHREIBUNG ................. 4 2.1. Funktionen des Zubehörteils HT305 ................4 2.2. Funktionen des Zubehörteils HT304k ................4 VORBEREITUNG ZUM GEBRAUCH ................5 3.1. Vorbereitende Prüfung ..................... 5 3.2. -
Seite 3: Sicherheitsvorkehrungen Und -Verfahren
HT305 - HT304k 1. SICHERHEITSVORKEHRUNGEN UND -VERFAHREN WARNUNG • Die Zubehörteile HT305 und HT304k entsprechen den Sicherheitsnormen für elektronische Messgeräte. Weiter in dieser Anleitung wird das Modell HT305 als “Zubehörteil” bezeichnet, sofern nicht anders angegeben. • Zu Ihrer eigenen Sicherheit und um Schäden des Zubehörteils zu verhindern, folgen Sie den Vorgängen in dieser Bedienungsanleitung und... -
Seite 4: Während Des Gebrauchs
HT305 - HT304k HINWEISE ÜBER DIE INSTALLATION DES ZUBEHÖRTEILS Wenn das Zubehörteil zur Messung der Einstrahlung von PV-Installationen benutzt wird: ➢ Installieren Sie den Sensor parallel zur Modulebene mit einem maximalen Fehler von 2°. Eine nicht perfekte Parallelität zwischen Sensor und Modulebene kann das Messergebnis verändern. -
Seite 5: Allgemeine Beschreibung
Temperatursensoren zu kompensieren. 2.1. FUNKTIONEN DES ZUBEHÖRTEILS HT305 Das Zubehörteil HT305 führt die Einstrahlungsmessung ausschließlich in Verbindung mit der Fernstation SOLAR03 über eine integrierte monokristalline Zelle durch, und kann auf zwei verschiedenen Modulbautechnologien eingesetzt werden: ➢ MONOFAZIALE Module → Messung der Einstrahlung nur auf der Frontfläche des Moduls (F);... -
Seite 6: Vorbereitung Zum Gebrauch
HT305 - HT304k 3. VORBEREITUNG ZUM GEBRAUCH 3.1. VORBEREITENDE PRÜFUNG Vor dem Versand wurden Elektronik und Mechanik des Messgeräts sorgfältig überprüft. Alle möglichen Vorkehrungen sind getroffen worden, damit das Gerät unbeschädigt ausgeliefert wird. Trotzdem empfehlen wir generell die Überprüfung des Geräts bei der Anlieferung, um möglichen erlittenen Schaden während Transports zu entdecken. -
Seite 7: Betriebsanleitungen

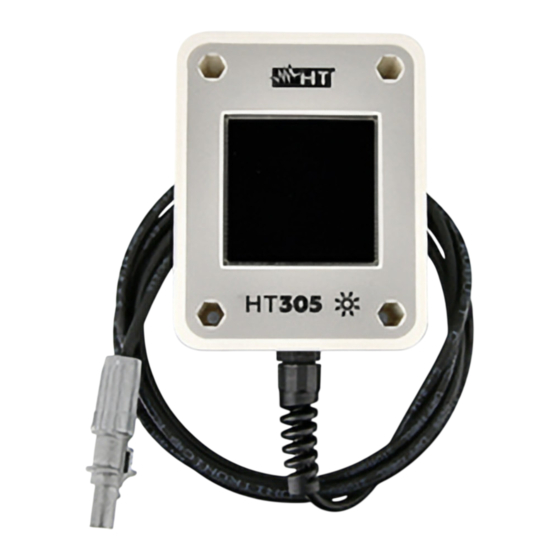

HT305 - HT304k 4. BETRIEBSANLEITUNGEN 4.1. BESCHREIBUNG DES ZUBEHÖRTEILS LEGENDE: 1. Schraubenlöcher zur Befestigung des Zubehörteils an der Metallhalterung 2. Monokristalline Bezugszelle 3. 5-poliger Ausgangsstecker (HT305) 4. 3-poliger Ausgangsstecker (HT304k) 5. Verbindungskabel Zubehörteil - Master-Gerät Abb. 1: Beschreibung des Zubehörteils LEGENDE: 1. -
Seite 8: Verwendung Des Zubehörteils
3. Sobald die Halterung positioniert ist, setzen Sie das Zubehörteil in die Halterung ein. 4. Verbinden Sie den Stecker des Verbindungskabels (5-polig für HT305 oder 3-polig für HT304k – siehe Abb. 1 – Teile 3 und 4) mit der Fernstation SOLAR03 (HT305) oder mit der Fernstation SOLAR-02 oder mit Master-Geräten mit 3-poligen HT-Stecker (HT304k). -
Seite 9: Technische Daten
HT305 - HT304k 6. TECHNISCHE DATEN 6.1. TECHNISCHE EIGENSCHAFTEN Genauigkeit bezogen auf STC Bedingungen (1000W/m , 25°C, AM=1.5) Messbereich [W/m Genauigkeit 3.0 Ablesung 100 ÷ 1400 Empfindlichkeit: 20µV/W/m ÷ 28.6 µV/W/m 6.2. ALLGEMEINE EIGENSCHAFTEN Bezugsnormen EMC: IEC/EN61326-1 Technische Dokumentation: IEC/EN61187... -
Seite 10: Service
