4.3.6. Simulation eines Wandlers

 In diesem Betrieb liefert das Gerät einen einstellbaren Ausgangsstrom bis
24mADC. Es ist notwendig, eine externe Versorgung mit Spannung
zwischen 12V und 28VDC zu liefern, um den Strom einstellen zu können
 Mit eingestellter Wert  0.004mA das Display blinken intermittierend kein
Signal Generation an, wenn das Gerät nicht an ein externes Gerät
angeschlossen ist
1. Drücken Sie die MODE Taste und wählen Sie den Messmodus SIMU mA aus. Die
Symbole "OUT" und "SOUR" erscheinen auf der Anzeige.
2. Stellen Sie den Messbereich des Stroms zwischen 0-20mA und 4-20mA ein (siehe §
4.2.7.
3. Mit dem Einstell-Schalter (siehe § 4.2.6) oder der 0-100% Taste (siehe § 4.2.2), oder
der 25%/ Taste (siehe § 4.2.3) stellen Sie den gewünschten Wert des
Ausgangsstroms ein. Der einstellbare Maximalwert beträgt 24mA. Bitte beachten Sie
folgendes: -25% = 0mA, 0% = 4mA, 100% = 20mA und 125% = 24mA. Der Stromwert
erscheint auf dem Display. Wenn nötig, drücken Sie die
um Gleichstrom mit automatischer Rampe zu erzeugen.
4. Verbinden Sie die grün Messleitung mit der mV/V Eingangsbuchse, und die schwarze
Messleitung mit der COM Eingangsbuchse.
5. Stellen Sie die grün Messleitung und die schwarze Messleitung in die Punkte mit
positivem Potenzial der externen Quelle und positivem Potenzial des externen
Messgerätes (z.B.: Multimeter – siehe Abb. 8)
6. Zur Erzeugung des negativen Stromwerts drehen Sie die Messleitungen in die
umgekehrte Richtung in Bezug auf die Verbindung in Abb. 8
WARNUNG

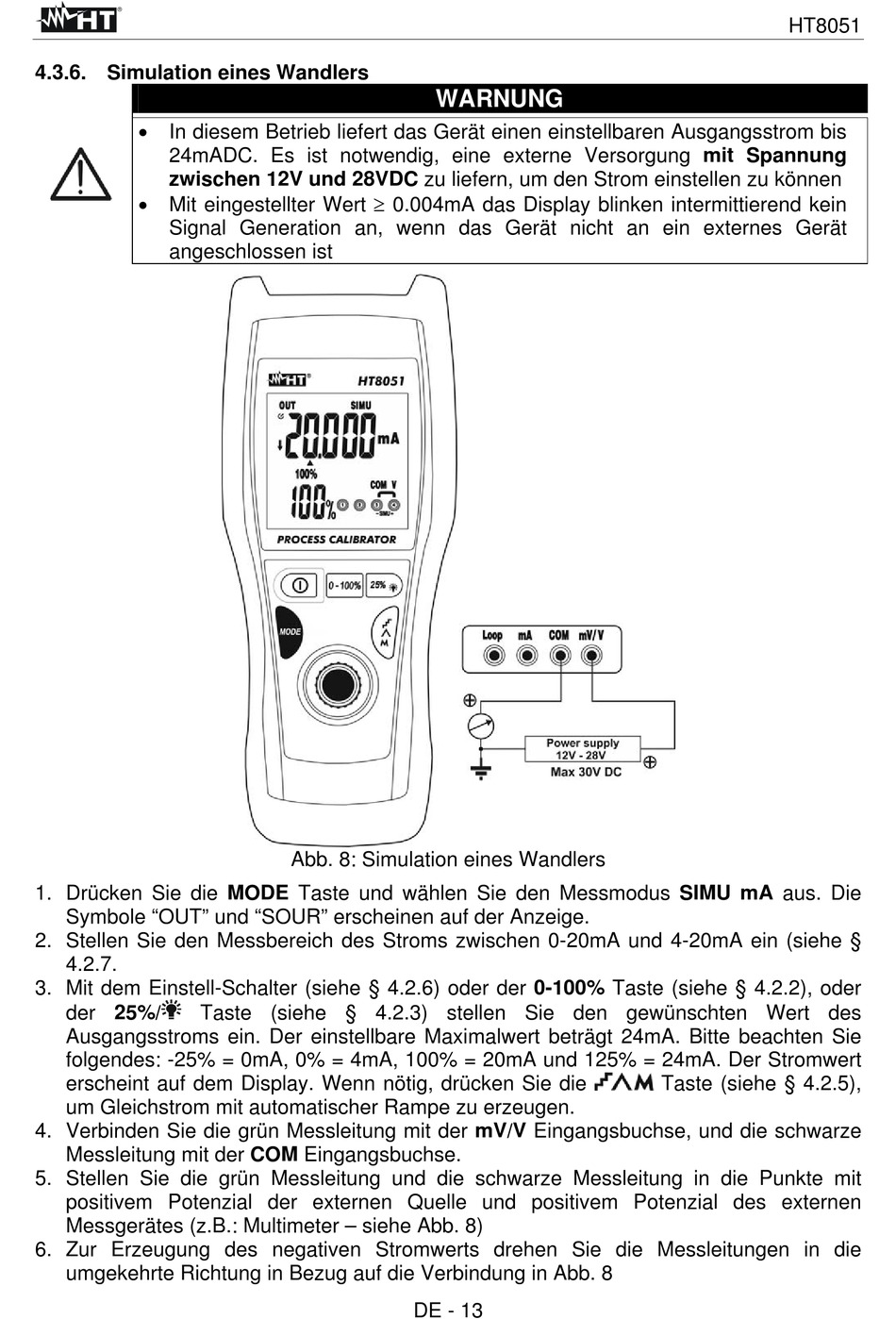

Abb. 8: Simulation eines Wandlers
DE - 13
HT8051
Taste (siehe § 4.2.5),
