DESCRIPTION DES FONCTIONS DE MESURE

4.3.1. Mesure de Tension DC

La tension maximale DC pouvant être appliquée aux entrées est de 30V
DC. Ne pas mesurer de tensions excédant les limites indiquées dans ce
manuel. Le dépassement de ces limites pourrait entraîner des chocs
électriques pour l'utilisateur et endommager l'instrument.
1. Appuyer sur la touche MODE et sélectionner les modes de mesure MEAS V ou MEAS
mV. Le symbole « MEAS » s'affiche à l'écran.
2. Insérer le câble vert dans l'entrée mV/V et le câble noir dans l'entrée COM.
3. Positionner l'embout vert et l'embout noir respectivement dans les points à potentiel
positif et négatif du circuit sous test (voir la Fig. 3). La valeur de tension est montrée
dans l'afficheur principal et la valeur en pourcentage par rapport à la fin d'échelle dans
l'afficheur secondaire.
4. Le message « -OL- » indique que la tension sous test dépasse la valeur maximale
mesurable par l'instrument. L'instrument ne pas effectuer des mesures de tension de
polarité opposée par rapport à la connexion de la Fig. 3. La valeur "0.000" est affiché
sur l'écran
ATTENTION

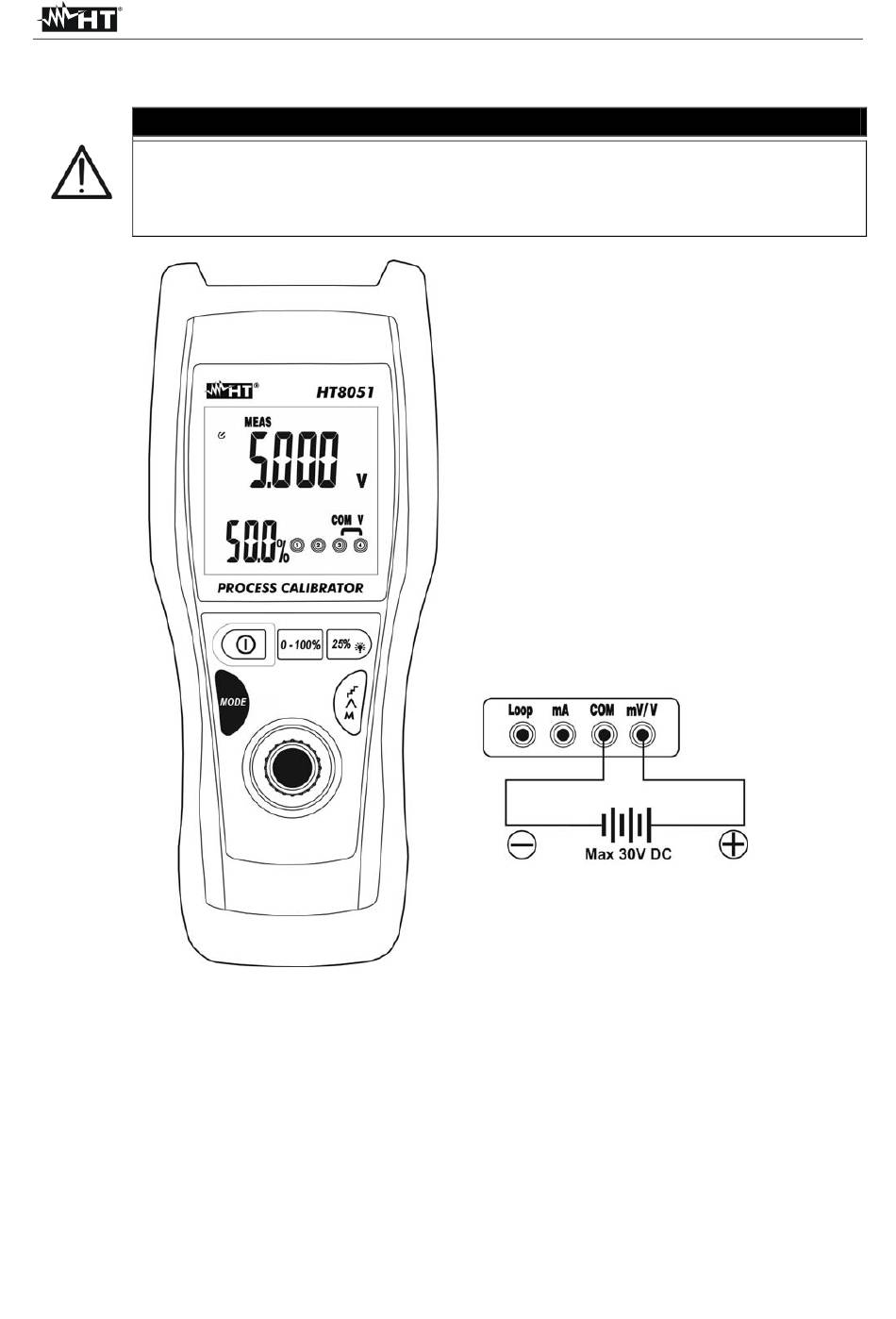

Fig. 3 : Mesure de Tension DC
