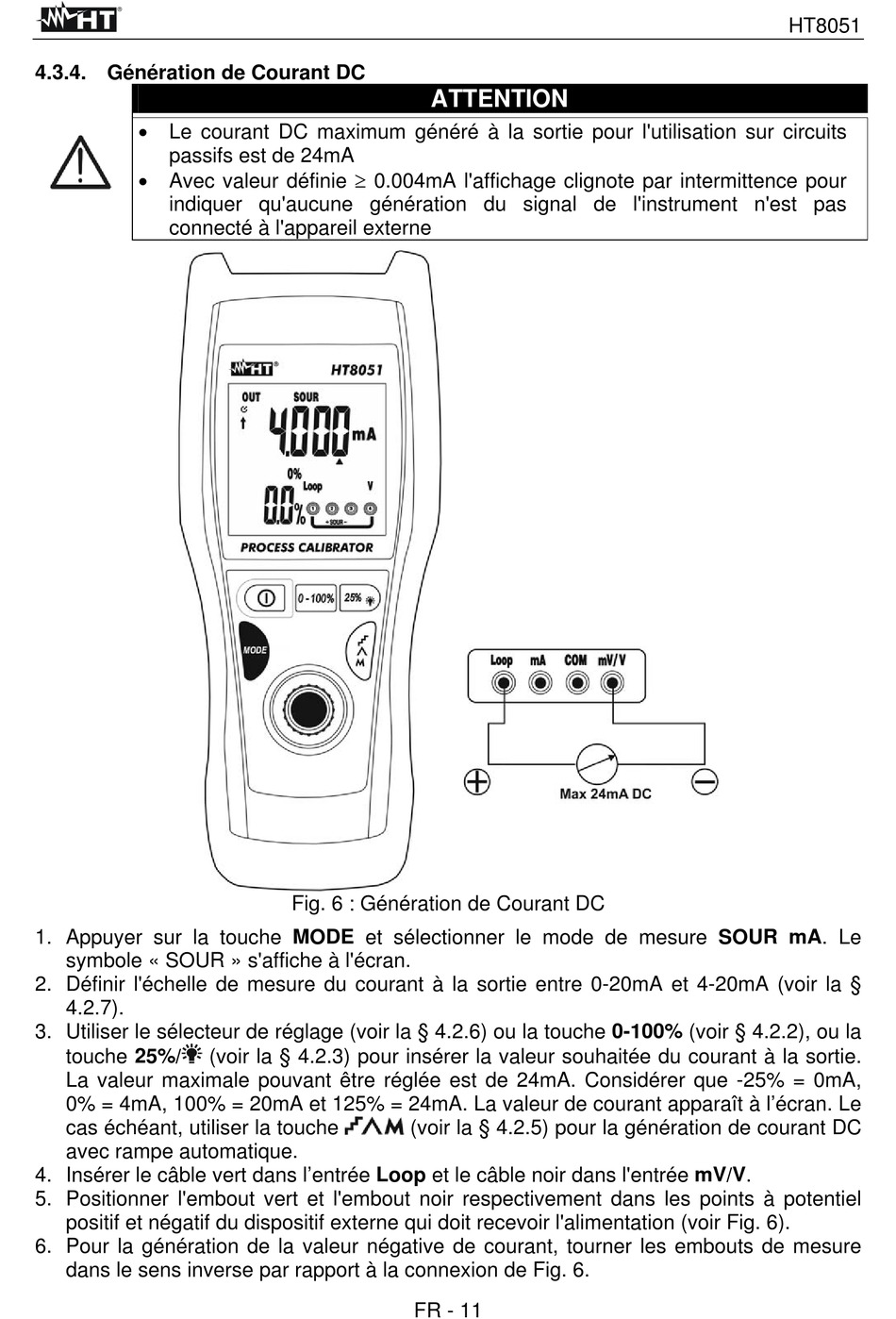

4.3.4. Génération de Courant DC
 Le courant DC maximum généré à la sortie pour l'utilisation sur circuits
passifs est de 24mA
 Avec valeur définie  0.004mA l'affichage clignote par intermittence pour
indiquer qu'aucune génération du signal de l'instrument n'est pas
connecté à l'appareil externe
1. Appuyer sur la touche MODE et sélectionner le mode de mesure SOUR mA. Le
symbole « SOUR » s'affiche à l'écran.
2. Définir l'échelle de mesure du courant à la sortie entre 0-20mA et 4-20mA (voir la §
4.2.7).
3. Utiliser le sélecteur de réglage (voir la § 4.2.6) ou la touche 0-100% (voir § 4.2.2), ou la
touche 25%/
La valeur maximale pouvant être réglée est de 24mA. Considérer que -25% = 0mA,
0% = 4mA, 100% = 20mA et 125% = 24mA. La valeur de courant apparaît à l'écran. Le
cas échéant, utiliser la touche
avec rampe automatique.
4. Insérer le câble vert dans l'entrée Loop et le câble noir dans l'entrée mV/V.
5. Positionner l'embout vert et l'embout noir respectivement dans les points à potentiel
positif et négatif du dispositif externe qui doit recevoir l'alimentation (voir Fig. 6).
6. Pour la génération de la valeur négative de courant, tourner les embouts de mesure
dans le sens inverse par rapport à la connexion de Fig. 6.
Fig. 6 : Génération de Courant DC
(voir la § 4.2.3) pour insérer la valeur souhaitée du courant à la sortie.
ATTENTION
(voir la § 4.2.5) pour la génération de courant DC
FR - 11
HT8051
