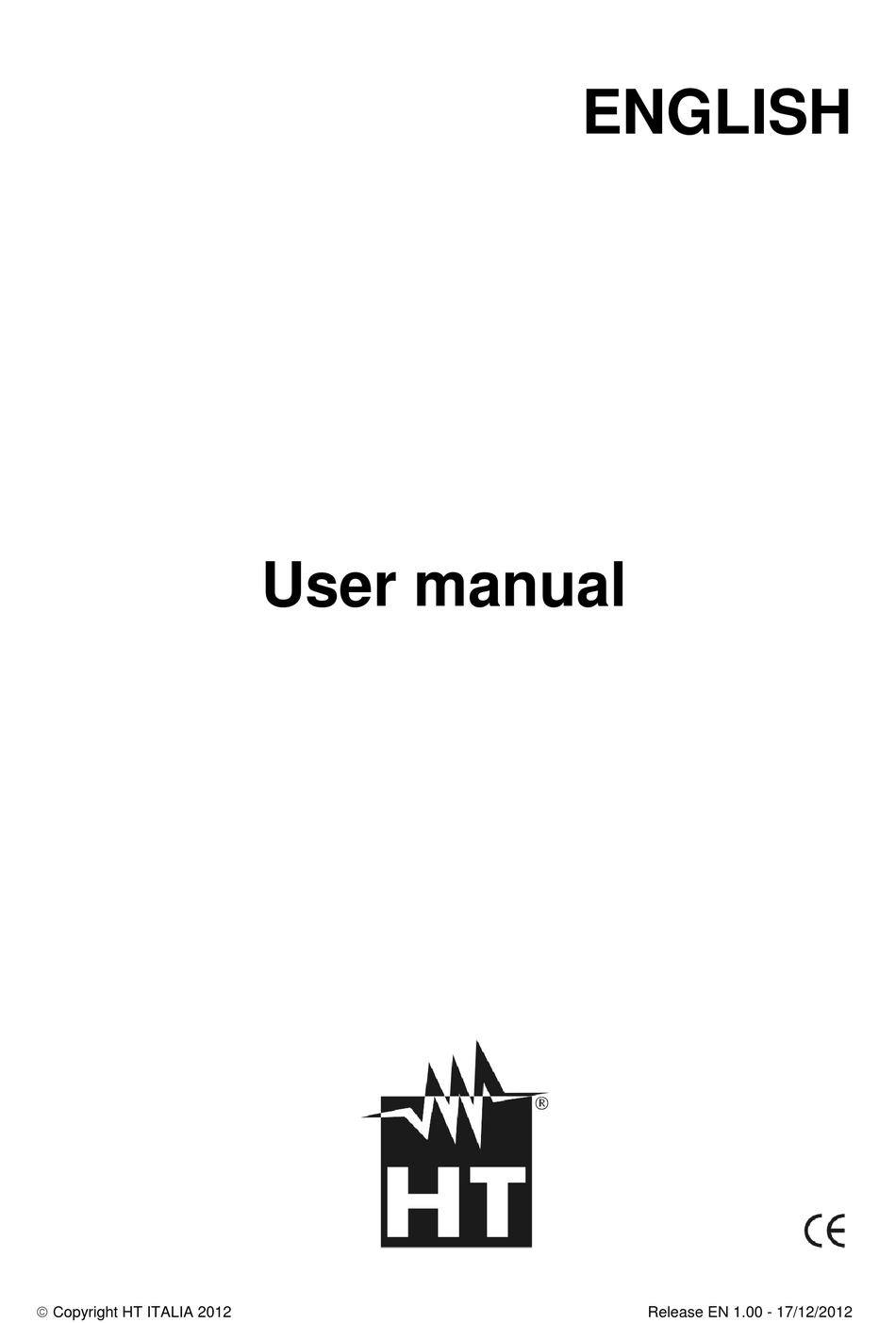

  • Seite 1 ENGLISH User manual  Copyright HT ITALIA 2012 Release EN 1.00 - 17/12/2012...

  • Seite 2: Inhaltsverzeichnis

    HT8051 Table of contents:   PRECAUTIONS AND SAFETY MEASURES ............... 2   1.1.   Preliminary instructions ..................2   1.2.   During use ......................3   1.3.   After use ........................ 3   1.4.   Definition of measurement (overvoltage) category ..........3  ...

  • Seite 3: Precautions And Safety Measures

    HT8051 1. PRECAUTIONS AND SAFETY MEASURES The instrument has been designed in compliance with directive IEC/EN61010-1 relevant to electronic measuring instruments. For your safety and in order to prevent damaging the instrument, please carefully follow the procedures described in this manual and read all notes preceded by the symbol with the utmost attention.

  • Seite 4: During Use

    HT8051 1.2. DURING USE Please carefully read the following recommendations and instructions: CAUTION Failure to comply with the caution notes and/or instructions may damage the instrument and/or its components or be a source of danger for the operator.  Before selecting a measuring function, disconnect the test leads from the circuit under test.

  • Seite 5: General Description

    HT8051 2. GENERAL DESCRIPTION The instrument HT8051 carries out the following measurements:  Voltage measurement up to 10V DC  Current measurement up to 24mA DC  Voltage generation with amplitude up to 100mV DC and 10V DC  Current generation with amplitude up to 24mA DC with display in mA and % ...

  • Seite 6: Operating Instructions

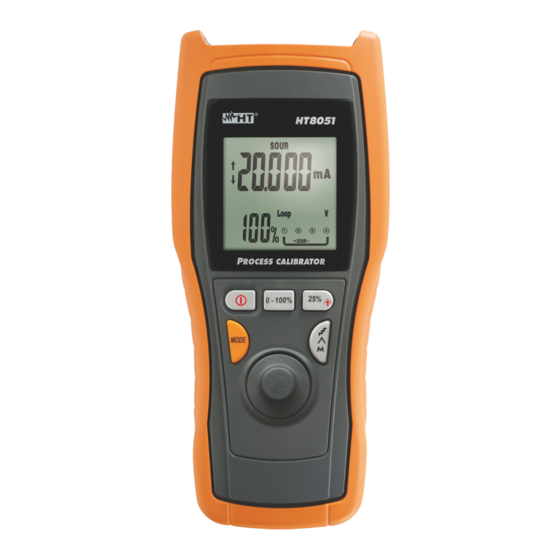

    HT8051 4. OPERATING INSTRUCTIONS 4.1. INSTRUMENT DESCRIPTION CAPTION: 1. Input terminals Loop, mA, COM, mV/V 2. LCD display 3. Key 4. 0-100% key 5. 25%/ 6. MODE key 8. Adjuster knob Fig. 1: Instrument description CAPTION: 1. Operating mode indicators 2.

  • Seite 7: Description Of Function Keys And Initial Settings

    HT8051 4.2. DESCRIPTION OF FUNCTION KEYS AND INITIAL SETTINGS 4.2.1. Pressing this key turns on and off the instrument. The last selected function is indicated on the display. 4.2.2. 0-100% key In operating modes SOUR mA (see § 4.3.4), SIMU mA (see § 4.3.6), OUT V and OUT mV (see §...

  • Seite 8: Adjuster Knob

    HT8051 4.2.5. In operating modes SOUR mA, SIMU mA, OUT V and OUT mV pressing this key allows setting the output current/voltage with automatic ramp, with reference to measuring ranges 0  20mA or 4  20mA for the current and 0  100mV or 0  10V for the voltage. Below shows the available ramps.

  • Seite 9: Description Of Measuring Functions

    HT8051 4.3. DESCRIPTION OF MEASURING FUNCTIONS 4.3.1. DC Voltage measurement CAUTION The maximum DC which can be applied to inputs is 30V DC. Do not measure voltages exceeding the limits given in this manual. Exceeding these limits could result in electrical shocks to the user and damage to the instrument.

  • Seite 10: Dc Voltage Generation

    HT8051 4.3.2. DC Voltage generation CAUTION The maximum DC which can be applied to inputs is 30V DC. Do not measure voltages exceeding the limits given in this manual. Exceeding these limits could result in electrical shocks to the user and damage to the instrument.

  • Seite 11: Dc Current Measurement

    HT8051 4.3.3. DC Current measurement CAUTION The maximum input DC current is 24mA. Do not measure currents exceeding the limits given in this manual. Exceeding these limits could result in electrical shocks to the user and damage to the instrument.

  • Seite 12: Dc Current Generation

    HT8051 4.3.4. DC Current generation CAUTION  The maximum output DC current generated on passive circuits is 24mA  With set value  0.004mA the display blink intermittently to indicate no signal generation when the instrument is not connected to external device Fig.

  • Seite 13: Measuring Output Dc Current From External Transducers (Loop)

    HT8051 4.3.5. Measuring output DC current from external transducers (Loop) CAUTION  In this mode, the instrument provides a fixed output voltage of 25VDC±10% capable of supplying an external transducer and allowing measuring current at the same time.  The maximum output DC current is 24mA. Do not measure currents exceeding the limits given in this manual.

  • Seite 14: Simulation Of A Transducer

    HT8051 4.3.6. Simulation of a transducer CAUTION  In this mode, the instrument provides an adjustable output current up to 24mADC. It is necessary to provide an external power supply with voltage between 12V and 28V in order to adjust current ...

  • Seite 15: Maintenance

    HT8051 5. MAINTENANCE 5.1. GENERAL INFORMATION 1. The instrument you purchased is a precision instrument. While using and storing the instrument, carefully observe the recommendations listed in this manual in order to prevent possible damage or danger during use. 2. Do not use the instrument in environments with high humidity levels or high temperatures.

  • Seite 16: Technical Specifications

    HT8051 6. TECHNICAL SPECIFICATIONS 6.1. TECHNICAL CHARACTERISTICS Accuracy is calculated as [%reading + (no. of digits) * resolution] at 18°C  28°C, <75%RH Measured DC voltage Protection Range Resolution Accuracy Input impedance against overcharge 0.01mV 0.01100.00mV (0.02rdg +4digits) 30VDC 1M...

  • Seite 17: General Characteristics

    HT8051 6.2. GENERAL CHARACTERISTICS 6.2.1. Reference standards Safety: IEC/EN 61010-1 Insulation: double insulation Pollution level: Measurement category: CAT I 30V Max operating altitude: 2000m 6.2.2. General characteristics Mechanical characteristics Size (L x W x H): 195 x 92 x 55mm...

  • Seite 18: Service

    HT8051 7. SERVICE 7.1. WARRANTY CONDITIONS This instrument is warranted against any material or manufacturing defect, in compliance with the general sales conditions. During the warranty period, defective parts may be replaced. However, the manufacturer reserves the right to repair or replace the product.
  • Seite 19 ESPAÑOL Manual de instrucciones  Copyright HT ITALIA 2012 Versión ES 1.00 - 17/12/2012...
  • Seite 20 HT8051 Índice:   PRECAUCIONES Y MEDIDAS DE SEGURIDAD ............2   1.1.   Instrucciones preliminares ..................2   1.2.   Durante la utilización ..................... 3   1.3.   Después de la utilización ..................3   1.4.   Definición de Categoría de medida (Sobretensión) ..........3  ...

  • Seite 21: Precauciones Y Medidas De Seguridad

    HT8051 1. PRECAUCIONES Y MEDIDAS DE SEGURIDAD El instrumento ha sido diseñado en conformidad con la directiva IEC/EN61010-1, relativa a los instrumentos de medida electrónicos. Por su seguridad y para evitar daños en el equipo, le rogamos que siga los procedimientos descritos en el presente manual y que lea con particular atención todas las notas precedidas por el símbolo...

  • Seite 22: Durante La Utilización

    HT8051 1.2. DURANTE LA UTILIZACIÓN Le rogamos que lea atentamente las recomendaciones y las instrucciones siguientes: ATENCIÓN La falta de observación de las advertencias y/o instrucciones puede dañar al instrumento y/o sus componentes o ser fuente de peligro para el operador.

  • Seite 23: Descripción General

    HT8051 2. DESCRIPCIÓN GENERAL El instrumento HT8051 tiene las siguientes características:  Medida de tensión hasta 10V CC  Medida de corriente hasta 24mA CC  Generación de tensión con amplitud hasta 100mV CC y 10V CC  Generación con amplitud hasta 24mA CC con visualización en mA y % ...

  • Seite 24: Instrucciones Operativas

    HT8051 4. INSTRUCCIONES OPERATIVAS 4.1. DESCRIPCIÓN DEL INSTRUMENTO LEYENDA: 1. Terminales de entrada Loop, mA, COM, mV/V 2. Visualizador LCD 3. Tecla 4. Tecla 1-100% 5. Tecla 25%/ 6. Tecla MODE 7. Tecla 8. Selector de regulación Fig. 1: Descripción del instrumento LEYENDA: 1.

  • Seite 25: Descripción Teclas Función Y Configuraciones Iniciales

    HT8051 4.2. DESCRIPCIÓN TECLAS FUNCIÓN Y CONFIGURACIONES INICIALES 4.2.1. Tecla Esta tecla permite encender/apagar el instrumento con una simple pulsación. La referencia de la última función seleccionada aparece en el visualizador 4.2.2. Tecla 0-100% En los modos de funcionamiento SOUR mA (vea § 4.3.4), SIMU mA (vea § 4.3.6), OUT V y OUT mV (vea §...

  • Seite 26: Tecla

    HT8051 4.2.5. Tecla En los modos de funcionamiento SOUR mA, SIMU mA, OUT V y OUT mV la pulsación de esta tecla permite la configuración de la corriente/tensión de salida con rampa automática, relativa a los escalas de medida 0  20mA o 4  20mA para la corriente y 0  100mV o 0 ...

  • Seite 27: Descripción De Las Funciones De Medida

    HT8051 4.3. DESCRIPCIÓN DE LAS FUNCIONES DE MEDIDA 4.3.1. Medida de Tensión CC ATENCIÓN La máxima tensión CC aplicable en las entradas en las entradas es de 30V CC. No mida tensiones que excedan los límites indicados en este manual.

  • Seite 28: Generación De Tensión Cc

    HT8051 4.3.2. Generación de Tensión CC ATENCIÓN La máxima tensión CC aplicable en las entradas es de 30V CC. No mida tensiones que excedan los límites indicados en este manual. La superación de tales límites podría causar shocks eléctricos al usuario y daños al instrumento.

  • Seite 29: Medida De Corriente Cc

    HT8051 4.3.3. Medida de Corriente CC ATENCIÓN La máxima corriente CC de entrada es de 24mA. No mida tensiones que excedan los límites indicados en este manual. La superación de tales límites podría causar shocks eléctricos al usuario y daños al instrumento.

  • Seite 30: Generación De Corriente Cc

    HT8051 4.3.4. Generación de Corriente CC ATENCIÓN  La corriente máxima CC generada para utilización sobre circuitos pasivos es de 24mA  Con valor ajustado  0.004mA la pantalla parpadea para indicar que no hay generación de la señal con el instrumento no está conectado al dispositivo externo Fig.

  • Seite 31: Medida De Corriente Cc En Salida De Transductores Externos (Loop)

    HT8051 4.3.5. Medida de corriente CC en salida de transductores externos (Loop) ATENCIÓN  En esta modalidad el instrumento proporciona en salida una tensión fija de 25VDC±10% capaz de alimentar un transductor externo y permite la medida simultánea de la corriente ...

  • Seite 32: Simulación De Un Transductor

    HT8051 4.3.6. Simulación de un transductor ATENCIÓN  En esta modalidad el instrumento proporciona en salida una corriente regulable hasta 24mACC. Es necesaria la alimentación externa con tensión comprendida entre 12V y 28V a fin de ejecutar la regulación de la corriente ...

  • Seite 33: Mantenimiento

    HT8051 5. MANTENIMIENTO 5.1. GENERALIDADES 1. El instrumento que ha adquirido es un instrumento de precisión. Por lo tanto en su uso o en su almacenamiento no exceda los valores límite ni las especificaciones requeridas para evitar en lo posible cualquier daño o peligro durante el uso.

  • Seite 34: Especificaciones Técnicas

    HT8051 6. ESPECIFICACIONES TÉCNICAS 6.1. CARACTERÍSTICAS TÉCNICAS Incertidumbre calculada como [%lect + (num. díg.) * resolución] a 18°C  28°C, <75%HR Tensión CC medida Impedancia de Protección contra Escala Resolución Incertidumbre entrada las sobrecargas 0.01mV 0.01100.00mV (0.02lectura +4díg.) 30VCC 1M...

  • Seite 35: Características Generales

    HT8051 6.2. CARACTERÍSTICAS GENERALES 6.2.1. Normas de referencia Seguridad: IEC/EN 61010-1 Aislamiento: doble aislamiento Nivel de polución: Categoría de medida: CAT I 30V Altitud de utilización: 2000m 6.2.2. Características generales Características mecánicas Dimensiones (L x An x H): 195 x 92 x 55mm Peso (batería incluida):...

  • Seite 36: Asistencia

    HT8051 7. ASISTENCIA 7.1. CONDICIONES DE GARANTÍA Este instrumento está garantizado contra todo defecto de materiales y fabricaciones, conforme con las condiciones generales de venta. Durante el período de garantía, las partes defectuosas pueden ser sustituidas, pero el fabricante se reserva el derecho de repararlo o bien sustituir el producto.
  • Seite 37 DEUTSCH Benutzerhandbuch  Copyright HT ITALIA 2012 Version DE 1.00 - 17/12/2012...
  • Seite 38 HT8051 Inhaltsverzeichnis:   SICHERHEITSVORKEHRUNGEN UND VERFAHREN ..........2   1.1.   Vorwort ........................2   1.2.   Während der Anwendung ..................3   1.3.   Nach Gebrauch ..................... 3   1.4.   messkategorien-Definition (Überspannungskategorien) ........3     ALLGEMEINE BESCHREIBUNG ................. 4  ...

  • Seite 39: Sicherheitsvorkehrungen Und Verfahren

    HT8051 1. SICHERHEITSVORKEHRUNGEN UND VERFAHREN Dieses Gerät entspricht Sicherheitsnorm IEC/EN61010-1 für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und der des Gerätes müssen Sie den Verfahren folgen, die in dieser Bedienungsanleitung beschrieben werden, und müssen besonders alle Notizen lesen, denen folgendes Symbol voran gestellt ist.

  • Seite 40: Während Der Anwendung

    HT8051 1.2. WÄHREND DER ANWENDUNG Lesen Sie die folgenden Empfehlungen und Anweisungen sorgfältig: WARNUNG Das Nichtbefolgen der Verwarnungen und/oder der Gebrauchsanweisungen kann das Gerät und/oder seine Bestandteile beschädigen und eine Gefahr für den Benutzer darstellen.  Bevor Sie eine Messfunktion auswählen, trennen Sie die Messleitungen vom zu messenden Stromkreis ab.

  • Seite 41: Allgemeine Beschreibung

    HT8051 2. ALLGEMEINE BESCHREIBUNG Das Gerät HT8051 kann die folgenden Messungen durchführen:  Spannungsmessung bis 10V DC  Strommessung bis 24mA DC  Erzeugung von Spannung mit Amplitude bis 100mV DC und 10V DC  Erzeugung von Strom mit Amplitude bis 24mA DC mit Anzeige in mA und % ...

  • Seite 42: Bedienungsanleitung

    HT8051 4. BEDIENUNGSANLEITUNG 4.1. GERÄTEBESCHREIBUNG LEGENDE: 1. Eingangsbuchsen Loop, mA, COM, mV/V 2. LCD-Anzeige Taste 4. 1-100% Taste 5. 25%/ Taste 6. MODE Taste Taste 8. Einstell-Schalter Abb. 1: Gerätebeschreibung LEGENDE: 1. Betriebsart-Anzeiger 2. Auto Power OFF Symbol 3. Batteriewarnanzeige 4.

  • Seite 43: Beschreibung Der Funktionstasten Und Anfangseinstellungen

    HT8051 4.2. BESCHREIBUNG DER FUNKTIONSTASTEN UND ANFANGSEINSTELLUNGEN 4.2.1. Taste Durch einfaches Drücken dieser Taste schalten Sie das Gerät ein/aus. Die letzte ausgewählte Funktion wird im Display angezeigt. 4.2.2. 0-100% Taste Im Betriebsmodus SOUR mA (siehe § 6), SIMU mA (siehe § 4.3.6), OUT V und OUT mV (siehe §...

  • Seite 44: Taste

    HT8051 4.2.5. Taste Im Betriebsmodus SOUR mA, SIMU mA OUT V und OUT mV ermöglicht das Drücken dieser Taste die Einstellung des Ausgangsstroms/spannungs mit automatischer Rampe, in den Messbereichen 0  20mA oder 4  20mA (Strom) und 0  100mV oder 0  10V (Spannung).

  • Seite 45: Beschreibung Der Messfunktionen

    HT8051 4.3. BESCHREIBUNG DER MESSFUNKTIONEN 4.3.1. DC Spannungsmessung WARNUNG Die maximale DC Eingangsspannung beträgt 30V DC. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen.

  • Seite 46: Erzeugung Von Gleichspannung

    HT8051 4.3.2. Erzeugung von Gleichspannung WARNUNG Die maximale DC Eingangsspannung beträgt 30V DC. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen.

  • Seite 47: Dc Strommessung

    HT8051 4.3.3. DC Strommessung WARNUNG Der maximale DC Eingangsstrom beträgt 24mA. Versuchen Sie nicht, Ströme zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, übersteigen. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen.

  • Seite 48: Erzeugung Von Gleichstrom

    HT8051 4.3.4. Erzeugung von Gleichstrom WARNUNG  Der maximale erzeugte Ausgangs-Gleichstrom zur Verwendung in passiven Kreisen beträgt 24mA  Mit eingestellter Wert  0.004mA das Display blinken intermittierend kein Signal Generation an, wenn das Gerät nicht an ein externes Gerät angeschlossen ist Abb.

  • Seite 49: Messung Von Ausgangs-Gleichstrom Aus Externen Wandlern (Loop)

    HT8051 4.3.5. Messung von Ausgangs-Gleichstrom aus externen Wandlern (Loop) WARNUNG  In diesem Betrieb liefert das Gerät eine stabile Ausgangsspannung von 25VDC±10%, die in der Lage ist, einen externen Wandler zu versorgen und die gleichzeitige Messung des Stroms zu ermöglichen.

  • Seite 50: Simulation Eines Wandlers

    HT8051 4.3.6. Simulation eines Wandlers WARNUNG  In diesem Betrieb liefert das Gerät einen einstellbaren Ausgangsstrom bis 24mADC. Es ist notwendig, eine externe Versorgung mit Spannung zwischen 12V und 28VDC zu liefern, um den Strom einstellen zu können  Mit eingestellter Wert  0.004mA das Display blinken intermittierend kein Signal Generation an, wenn das Gerät nicht an ein externes Gerät...

  • Seite 51: Wartung Und Pflege

    HT8051 5. WARTUNG UND PFLEGE 5.1. ALLGEMEINE INFORMATIONEN 1. Das Gerät, das Sie gekauft haben, ist ein Präzisionsinstrument. Überschreiten Sie niemals die technischen Grenzwerte in dieser Bedienungsanleitung bei der Messung oder bei der Lagerung, um mögliche Beschädigungen oder Gefahren zu vermeiden.

  • Seite 52: Technische Daten

    HT8051 6. TECHNISCHE DATEN 6.1. TECHNISCHE EIGENSCHAFTEN Die Messgenauigkeit ist angegeben als [%Abl. + (Ziff*Aufl.)] bei 18°C  28°C, <75%RH Gemessene DC Spannung Bereich Auflösung Genauigkeit Eingangswiderstand Überlastschutz 0.01mV 0.01100.00mV (0.02Abl.+4Ziffern) 30VDC 1M 0.001V 0.00110.000V Erzeugte DC Spannung Bereich Auflösung Genauigkeit Überlastschutz...

  • Seite 53: Allgemeine Eigenschaften

    HT8051 6.2. ALLGEMEINE EIGENSCHAFTEN 6.2.1. Bezugsnormen Sicherheit: IEC/EN 61010-1 Isolation: Doppelte Isolation Verschmutzungsgrad: Messkategorie: CAT I 30V Maximale Betriebshöhe: 2000m 6.2.2. Allgemeine Eigenschaften Mechanische Eigenschaften Abmessungen (L x B x H): 195 x 92 x 55mm Gewicht (inklusive Batterie): 400g...

  • Seite 54: Service

    HT8051 7. SERVICE 7.1. GARANTIEBEDINGUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung,...
  • Seite 55 FRANÇAIS Manuel d’utilisation  Copyright HT ITALIA 2012 Version FR 1.00 - 17/12/2012...
  • Seite 56 HT8051 Table des matières :   PRECAUTIONS ET MESURES DE SECURITE ............2   1.1.   Instructions préliminaires ..................2   1.2.   Pendant l’utilisation ....................3   1.3.   Après l’utilisation ....................3   1.4.   Définition de catégorie de mesure (surtension) ............. 3  ...

  • Seite 57: Precautions Et Mesures De Securite

    HT8051 1. PRECAUTIONS ET MESURES DE SECURITE Cet instrument a été conçu conformément à la directive CEI/EN61010-1, relative aux instruments de mesure électroniques. Pour votre propre sécurité et afin d’éviter tout endommagement de l’instrument, veuillez suivre avec précaution les instructions décrites dans ce manuel et lire attentivement toutes les remarques précédées du symbole...

  • Seite 58: Pendant L'utilisation

    HT8051 1.2. PENDANT L’UTILISATION Veuillez lire attentivement les recommandations et instructions suivantes : ATTENTION Le non-respect des avertissements et/ou instructions pourrait endommager l’instrument et/ou ses composants ou mettre en danger l’utilisateur.  Avant de sélectionner une fonction de mesure, déconnecter les embouts de mesure du circuit sous test.

  • Seite 59: Description Generale

    HT8051 2. DESCRIPTION GENERALE L'instrument HT8051 présente les caractéristiques qui suivent :  Mesure de tension jusqu'à 10V DC  Mesure de courant jusqu'à 24mA DC  Génération de tension avec amplitude jusqu'à 100mV DC et 10V DC  Génération de courant avec amplitude jusqu'à 24mA DC avec affichage en mA et % ...

  • Seite 60: Mode D'utilisation

    HT8051 4. MODE D'UTILISATION 4.1. DESCRIPTION DE L’INSTRUMENT LEGENDE : 1. Entrées Loop, mA, COM, mV/V 2. Afficheur LCD 3. Touche 4. Touche 1-100% 5. Touche 25%/ 6. Touche MODE 7. Touche 8. Sélecteur de réglage Fig. 1 : Description de l’instrument LEGENDE : 1.

  • Seite 61: Description Des Touches De Fonction Et Réglages Initiaux

    HT8051 4.2. DESCRIPTION DES TOUCHES DE FONCTION ET REGLAGES INITIAUX 4.2.1. Touche En appuyant sur cette touche on peut allumer/éteindre l'instrument. La référence de la dernière fonction sélectionnée est affichée à l'écran. 4.2.2. Touche 0-100% Dans les modes de fonctionnement SOUR mA (voir la § 4.3.4), SIMU mA (voir la § 4.3.6), OUT V et OUT mV (voir §...

  • Seite 62: Touche

    HT8051 4.2.5. Touche Dans les modes de fonctionnement SOUR mA, SIMU mA, OUT V et OUT mV, la pression de cette touche permet de régler le courant/tension à la sortie avec rampe automatique, pour les échelles de mesure 0  20mA ou 4  20mA et 0  100mV o 0  10V pour le tension.

  • Seite 63: Description Des Fonctions De Mesure

    HT8051 4.3. DESCRIPTION DES FONCTIONS DE MESURE 4.3.1. Mesure de Tension DC ATTENTION La tension maximale DC pouvant être appliquée aux entrées est de 30V DC. Ne pas mesurer de tensions excédant les limites indiquées dans ce manuel. Le dépassement de ces limites pourrait entraîner des chocs électriques pour l'utilisateur et endommager l’instrument.

  • Seite 64: Génération De Tension Dc

    HT8051 4.3.2. Génération de Tension DC ATTENTION La tension maximale DC pouvant être appliquée aux entrées est de 30V DC. Ne pas mesurer de tensions excédant les limites indiquées dans ce manuel. Le dépassement de ces limites pourrait entraîner des chocs électriques pour l'utilisateur et endommager l’instrument.

  • Seite 65: Mesure De Courant Dc

    HT8051 4.3.3. Mesure de Courant DC ATTENTION Le courant d’entrée maximum DC est de 24mA. Ne pas mesurer de courants excédant les limites indiquées dans ce manuel. Le dépassement de ces limites pourrait entraîner des chocs électriques pour l'utilisateur et endommager l’instrument.

  • Seite 66: Génération De Courant Dc

    HT8051 4.3.4. Génération de Courant DC ATTENTION  Le courant DC maximum généré à la sortie pour l'utilisation sur circuits passifs est de 24mA  Avec valeur définie  0.004mA l'affichage clignote par intermittence pour indiquer qu'aucune génération du signal de l'instrument n'est pas connecté...

  • Seite 67: Mesure De Courant Dc À La Sortie Des Transducteurs Externes (Loop)

    HT8051 4.3.5. Mesure de courant DC à la sortie des transducteurs externes (Loop) ATTENTION  En ce mode, l'instrument fournit à la sortie une tension fixe de 25VDC±10% capable d'alimenter un transducteur externe et de permettre la mesure simultanée du courant.

  • Seite 68: Simulation D'un Transducteur

    HT8051 4.3.6. Simulation d'un transducteur ATTENTION  En ce mode, l'instrument fournit à la sortie un courant réglable jusqu'à 24mADC. Il est nécessaire de fournir une alimentation externe ayant une tension comprise entre 12V et 28V afin d'exécuter le réglage du courant ...

  • Seite 69: Entretien

    HT8051 5. ENTRETIEN 5.1. ASPECTS GENERAUX 1. L’instrument que vous avez acheté est un instrument de précision. Pour son utilisation et son stockage, veuillez suivre attentivement les recommandations et les instructions indiquées dans ce manuel afin d’éviter tout dommage ou danger pendant l’utilisation.

  • Seite 70: Specifications Techniques

    HT8051 6. SPECIFICATIONS TECHNIQUES 6.1. CARACTERISTIQUES TECHNIQUES Incertitude est indiquée comme [%lect + (num. digits * résol.)] à 18°C  28°C, <75%HR Tension DC mesurée Impédance Protection contre Echelle Résolution Incertitude d'entrée surtensions 0.01  100.00mV 0.01mV (0.02lect +4dgts) 30VDC 1M...

  • Seite 71: Caracteristiques Generales

    HT8051 6.2. CARACTERISTIQUES GENERALES 6.2.1. Normes de référence Sécurité : IEC/EN 61010-1 Isolement : double isolement Degré de pollution : Catégorie de mesure : CAT I 30V Altitude d'utilisation maximale : 2000m 6.2.2. Caractéristiques générales Caractéristiques mécaniques Dimensions (L x La x H) :...

  • Seite 72: Assistance

    HT8051 7. ASSISTANCE 7.1. CONDITIONS DE GARANTIE Cet instrument est garanti contre tout défaut de matériel ou de fabrication, conformément aux conditions générales de vente. Pendant la période de garantie, toutes les pièces défectueuses peuvent être remplacées, mais le fabricant se réserve le droit de réparer ou de remplacer le produit.
  • Seite 74 Via della Boaria, 40 48018 – Faenza (RA)- Italy Tel: +39-0546-621002 (4 linee r.a.) Fax: +39-0546-621144 Email: ht@htitalia.it http://www.ht-instruments.com...
