4.3.5. Mesure de courant DC à la sortie des transducteurs externes (Loop)
 En ce mode, l'instrument fournit à la sortie une tension fixe de
25VDC±10% capable d'alimenter un transducteur externe et de permettre
la mesure simultanée du courant.
 Le courant de sortie maximum DC est de 24mA. Ne pas mesurer de
courants excédant les limites indiquées dans ce manuel. Le dépassement
de ces limites pourrait entraîner des chocs électriques pour l'utilisateur et
endommager l'instrument.

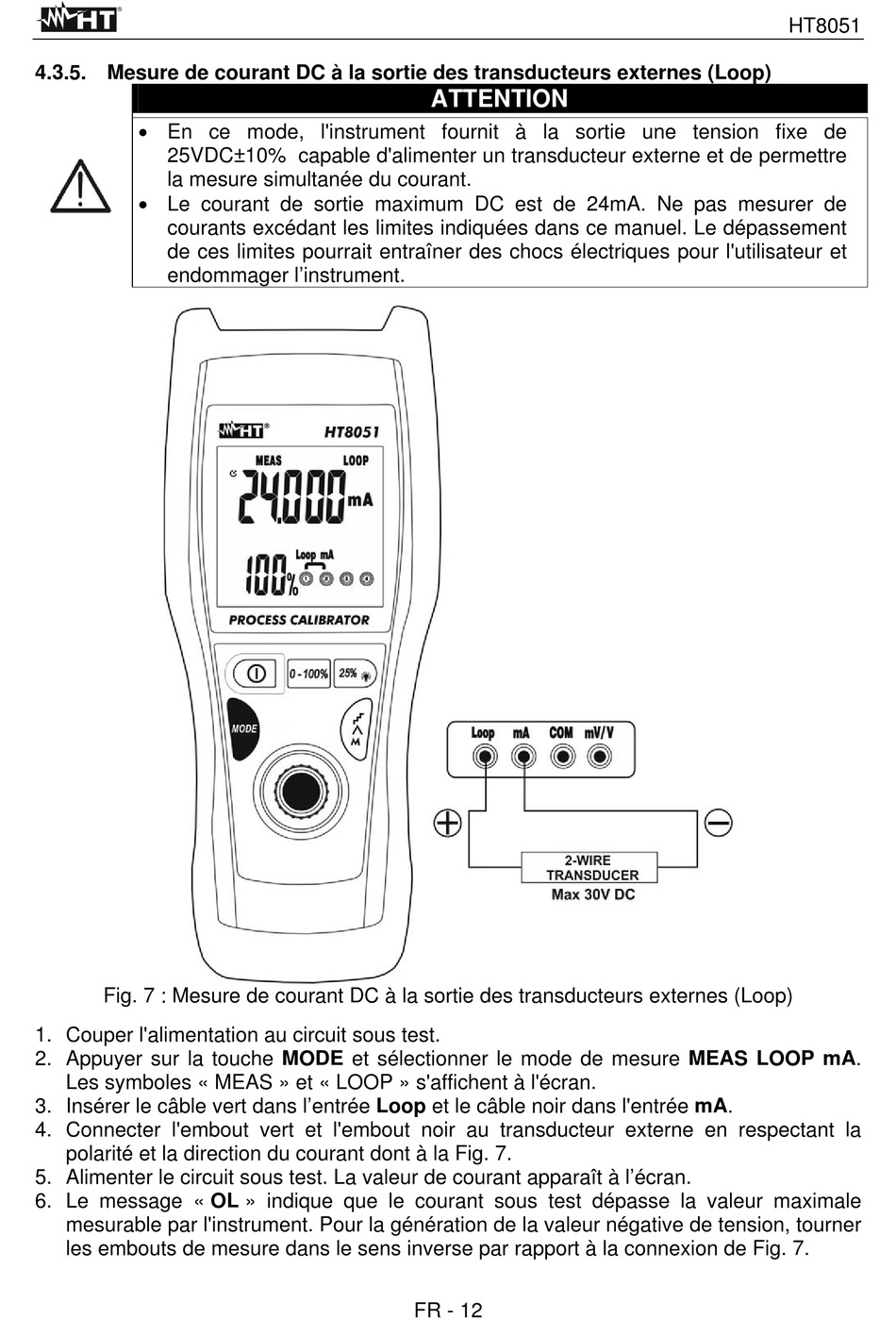

Fig. 7 : Mesure de courant DC à la sortie des transducteurs externes (Loop)
1. Couper l'alimentation au circuit sous test.
2. Appuyer sur la touche MODE et sélectionner le mode de mesure MEAS LOOP mA.
Les symboles « MEAS » et « LOOP » s'affichent à l'écran.
3. Insérer le câble vert dans l'entrée Loop et le câble noir dans l'entrée mA.
4. Connecter l'embout vert et l'embout noir au transducteur externe en respectant la
polarité et la direction du courant dont à la Fig. 7.
5. Alimenter le circuit sous test. La valeur de courant apparaît à l'écran.
6. Le message « OL » indique que le courant sous test dépasse la valeur maximale
mesurable par l'instrument. Pour la génération de la valeur négative de tension, tourner
les embouts de mesure dans le sens inverse par rapport à la connexion de Fig. 7.
ATTENTION
