Aufbau

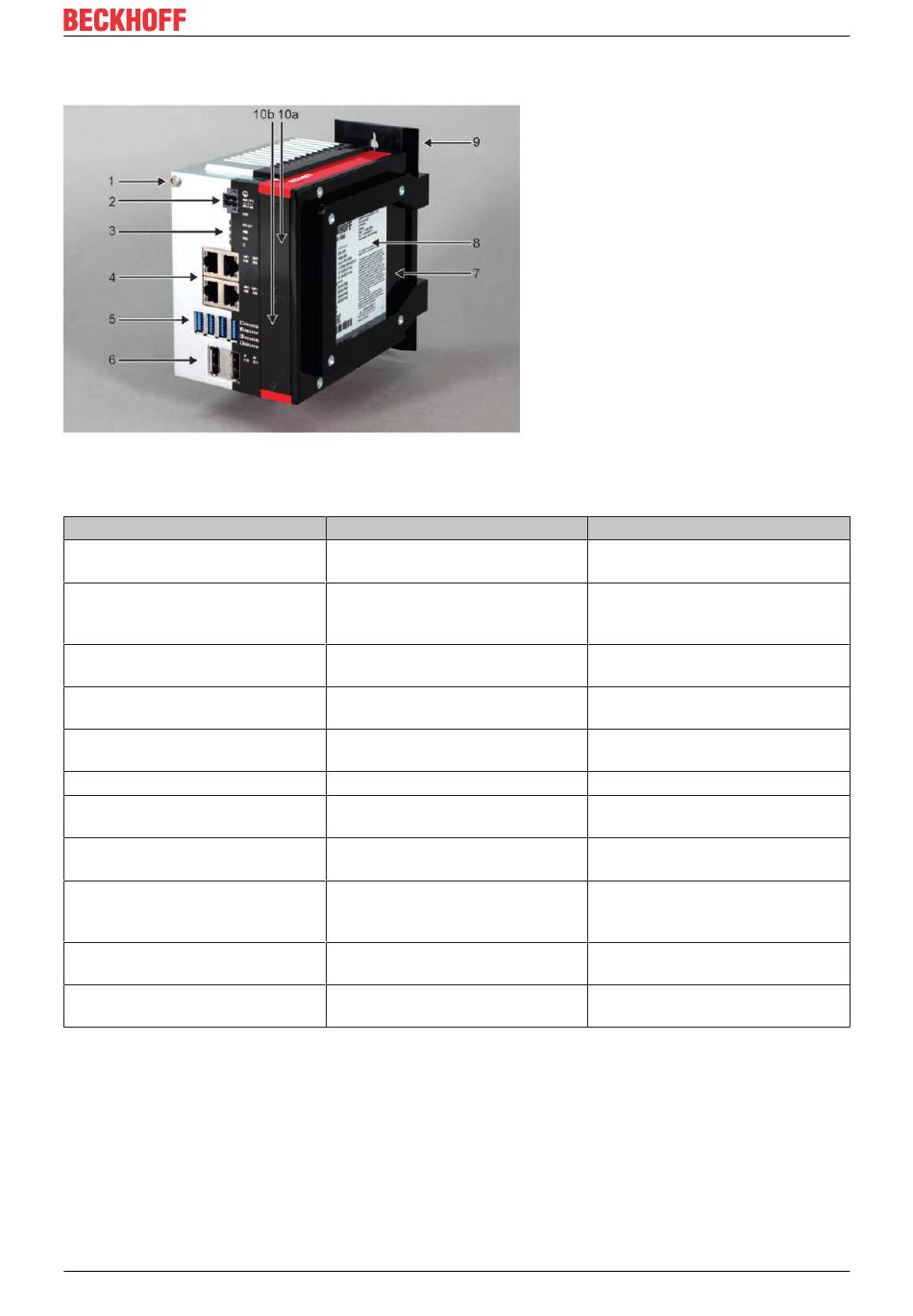

Abb. 2: C6032_Aufbau Grundausstattung
Tab. 1: Legende Aufbau C6032
Nr.
1
2
3
4
5
6
7
8
9
10a
10b
Industrie-PC
Komponente
Schutzleiteranschluss PE
Stromversorgung (X101)
Status LEDs
Ethernet-Schnittstellen RJ45
(X102-X105)
USB-3.0-Schnittstellen (X106-109) Anschluss von Peripheriegeräten,
DisplayPorts (X110, X111)
Seitliche Abdeckung
Typenschild
Montageplatte
PCle-Modulslot 1
PCle-Modulslot 2
Version: 1.0
Produktübersicht
Beschreibung
Niederohmige Schutzerdung des
Industrie-PCs
Anschluss der Stromversorgung
und externe Beschaltung des
Industrie-PCs
Status-Anzeige für UPS-OCT,
Power, Festplatte, TwinCAT
Anschluss des Industrie-PCs an
ein 100/1000BASE-T-Netzwerk
USB-3.0-Norm unterstützt
Übertragung des Videosignals
Zugang zu Batterie,
Speichermedien und Lüfter
Angaben zur Ausstattung des
Industrie-PCs
Platte zur Montage des Industrie-
PCs mit der Rückwand im
Schaltschrank
Einschub von Beckhoff PCle-
Kompakt-Modulen
Einschub von Beckhoff PCle-
Kompakt-Modulen
