Vorbereitung Des Schaltschranks; Abb. 10 C6032_Montageplatte Seitenwand - Beckhoff C6032 Handbuch

Montageplatte an der Seitenwand
PCIe - module
M4 grounding
power - port
ethernet - port
USB 3.0 - port
display - port
Vorderansicht

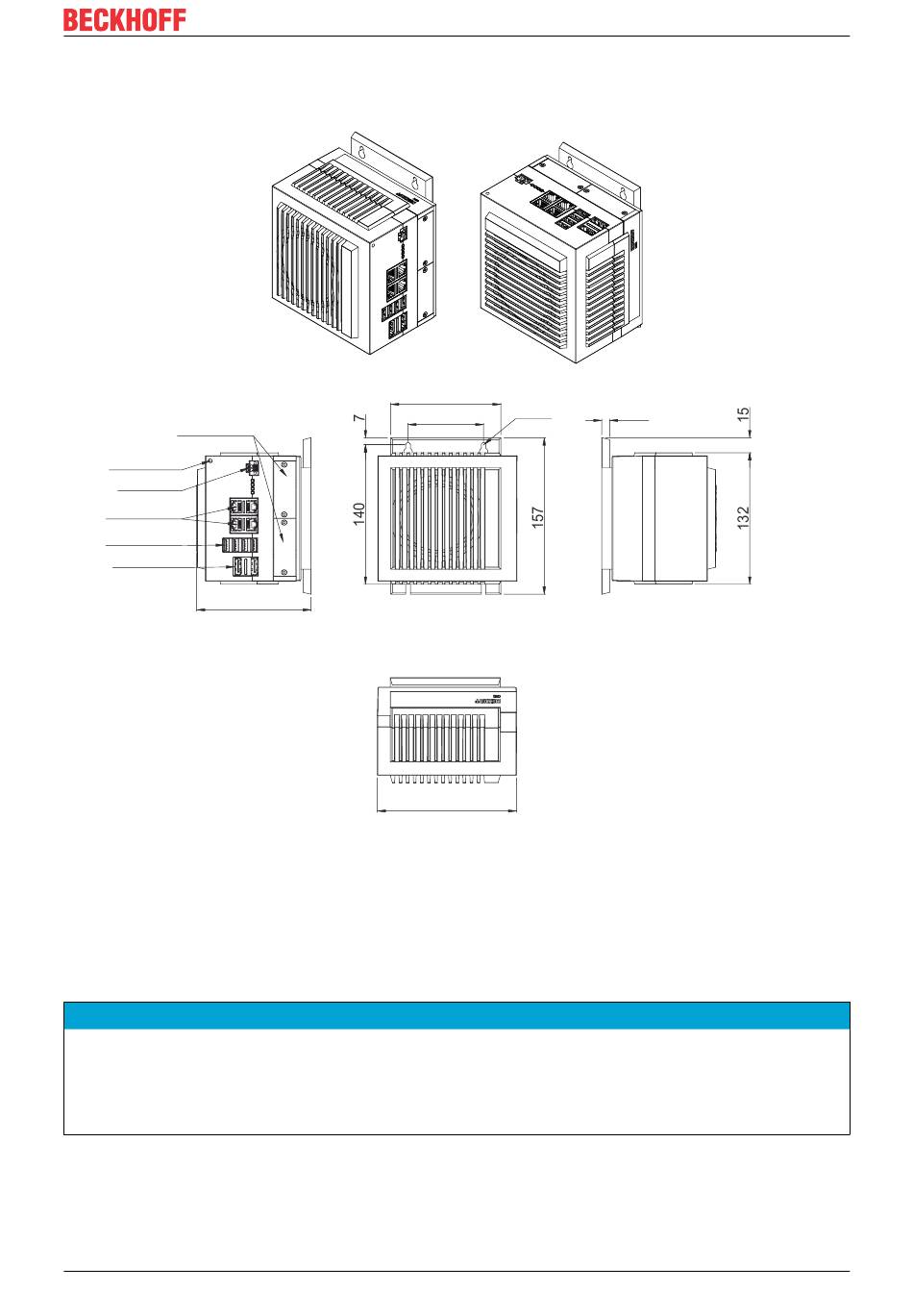

Abb. 10: C6032_Montageplatte Seitenwand
4.2.2

Vorbereitung des Schaltschranks

Der Schaltschrank muss mit den Bohrungen für die Befestigungsschrauben entsprechend der
Geräteabmessungen des PCs (siehe Kapitel 4.2.1 Abmessungen) ausgestattet werden
Durch extreme Umgebungsbedingungen können Sachschäden am Gerät entstehen.
• Vermeiden Sie extreme Umgebungsbedingungen.
• Schützen Sie das Gerät vor Staub, Feuchtigkeit und Hitze.
• Verdecken Sie nicht die Lüftungsschlitze des Geräts.
Beachten Sie beim Einbau in den Schaltschrank, dass für die Luftzirkulation und zum Öffnen des PCs 5 cm
freier Raum umlaufend um den PC vorhanden sein müssen.
Industrie-PC
106
Seitenansicht
102
Ø 4,2
70
129
Draufsicht
