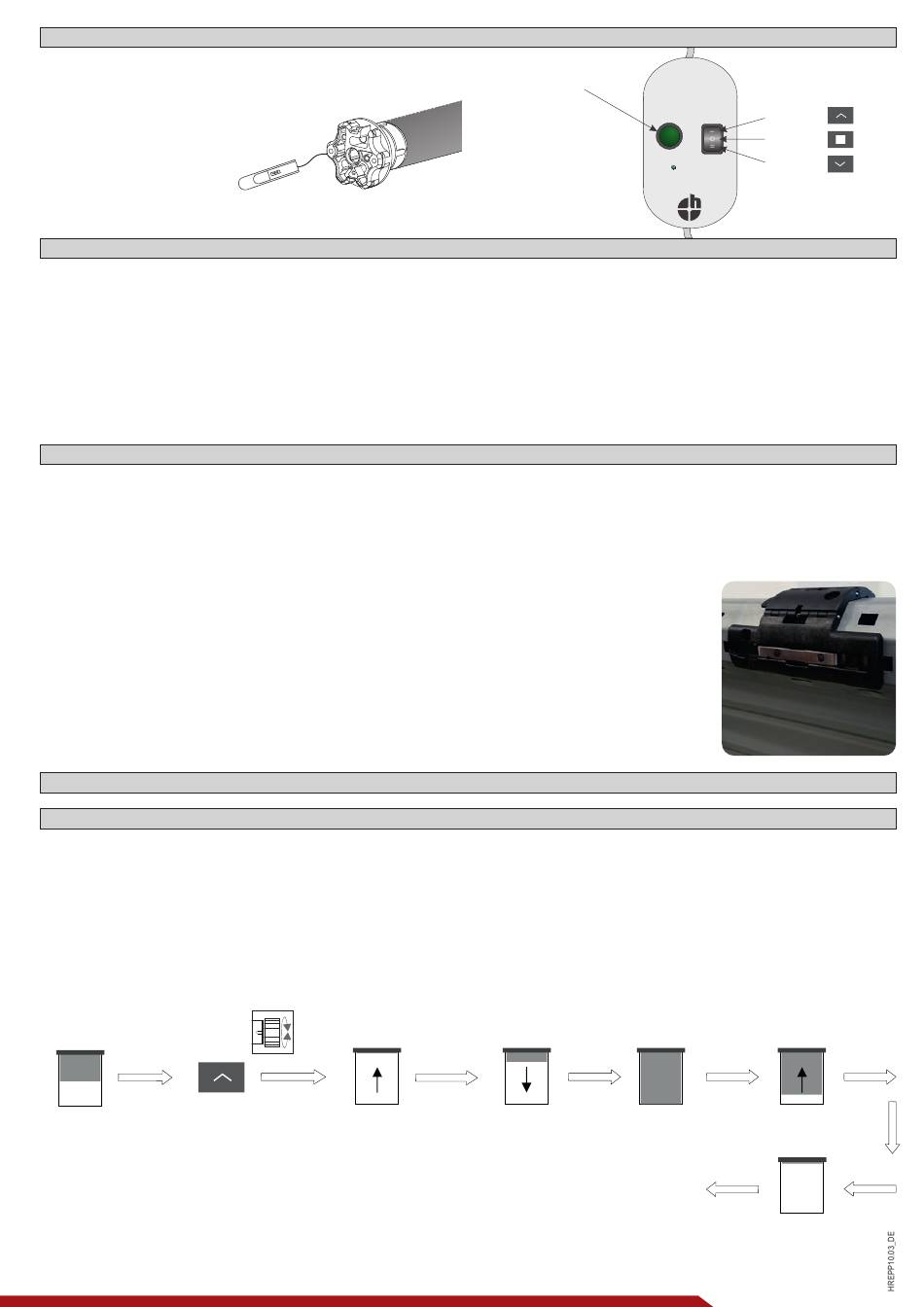

10. Bedienungselemente am Motor und Einstellgerät HR130020
Abbildungen können von
den Artikeln abweichen und
dienen nur zur sinngemäßen
Darstellung.

11. Einstellung der Endlagen

Wichtig! - Bitte beachten
• Bei den unter a) bis d) beschriebenen Methoden zur Endlageneinstellung, muss sich der Motor zwingend im Zustand der Werkseinstellung
(Auslieferungszustand) befinden.
• Wird mindestens eine Endlage nach den Methoden b) bis e) eingestellt oder mit e) nur verändert, dann ist die Funktion „Automatische Kalibrierung d.
Endlagen" deaktiviert. Für die Aktivierung dieser Funktion müssen die Endlagen gemäß a) eingestellt werden („Plug & Play"-Funktion).
• Die Endlagen können mit dem externen Einstellknopf P1 beliebig verändert bzw. korrigiert werden - siehe unter e).
• Bei den Methoden unter b) bis d) muss zwingend das Einstellgerät HR130020 verwendet werden.
• Bei der Anwendung der Methoden unter a) bis d) müssen beide Endlagen wie beschrieben, zusammenhängend in einem Vorgang eingestellt werden.
• Die nach a) oder c) automatisch eingestellte obere Endlage kann mit der Funktion „Obere Endlage anpassen" minimal verändert werden.
Erkennung der Drehrichtung - je nach Einbbausituation
Voraussetzungen
• Der Anschluss der Adern des Motors muss unbedingt gemäß Punkt 6 erfolgen - „Farbe auf Farbe".
• Die Funktion ist nur bei der Einstellung der Endlagen aktiv und es muss mindestens eine Endlage automatisch eingestellt werden.
• Werden beide Endlagen manuell eingestellt, ist diese Funktion deaktiviert. Ggf. müssen dann die Richtungsadern am Schalter getauscht werden.
Bei dieser Funktion müssen generell die beiden Einbausituationen „Motorkopf rechts" oder „Motorkopf links" im Kasten unterschieden werden.
In beiden Fällen ist nach dem Anschluss die Welle so zu positionieren, dass die Verbindungspunkte der Welle
für die Aufhängungen sich vorne befinden (gegenüber des Behanges - siehe Abb. rechts).
Motorkopf rechts
Wenn der Anschluss wie beschrieben durchgeführt wurde, ist die Drehrichtung, bezogen auf die Schalterposition,
stets korrekt. Die Endlageneinstellung kann wie unter Punkt 11.1 beschrieben erfolgen.
Motorkopf links
Bitte beachten Sie die unter Punkt 11 aufgeführten Hinweise und gehen Sie wie unter Punkt 11.2 beschrieben vor.
11.1 Einstellung der Endlagen „Motorkopf rechts"
a) Automatische Einstellung der oberen und unteren Endlage - Plug & Play Funktion
• Um diese Funktion durchzuführen, kann der Motor bereits fertig am Rollladen- und Jalousienschalter angeschlossen sein.
• Der Behang muss Stopper oder eine Winkelschiene gegen Einziehen in den Rollladenkasten haben.
• Mit deaktivierter Hinderniserkennung ist diese Funktion nicht möglich.
• Mit deaktivierter Hinderniserkennung muss die untere Endlage manuell eingestellt werden - siehe unter c). Die Hinderniserkennung kann nach Bedarf
auch nach der automatischen Einstellung deaktiviert werden - siehe unter „Hinderniserkennung deaktivieren".
• Der unten erwähnte „Start aus der Mittelposition" bedeutet nicht die exakte Mitte des Behanglaufweges. Gemeint ist hiermit, dass der Behang beim
Start des Vorgangs einem Mindestabstand von ca. 150 mm von dem oberen oder unteren Anschlag haben muss, da es ansonsten zu Fehlfunktionen
kommen kann.
• Nach der automatischen Einstellung der Endlagen ist die Funktion „Automatische Kalibrierung d. Endlagen" aktiviert, sofern keine der Endlagen nach
e) mit P1 verändert wurden.
Aufwärts drücken
Start aus der
Mittelposition
Die obere Endlage kann mit der Funktion „Obere
Endlage anpassen" minimal verändert werden.
Externer Einstellknopf P1
x1
Behang bewegt sich bis
zum obersten Anschlag...
Programmiertaste P2
...dann automatisch ...bis zum untersten
Abwärts... Anschlag...
Beide Endlagen sind eingestellt und
gespeichert.
-7-
Aufwärts
Up
Stopp
Abwärts
Program Down
...dann automatisch
Aufwärts...
...und stoppt in der
Endposition - etwas unterhalb
des obersten Anschlags.
