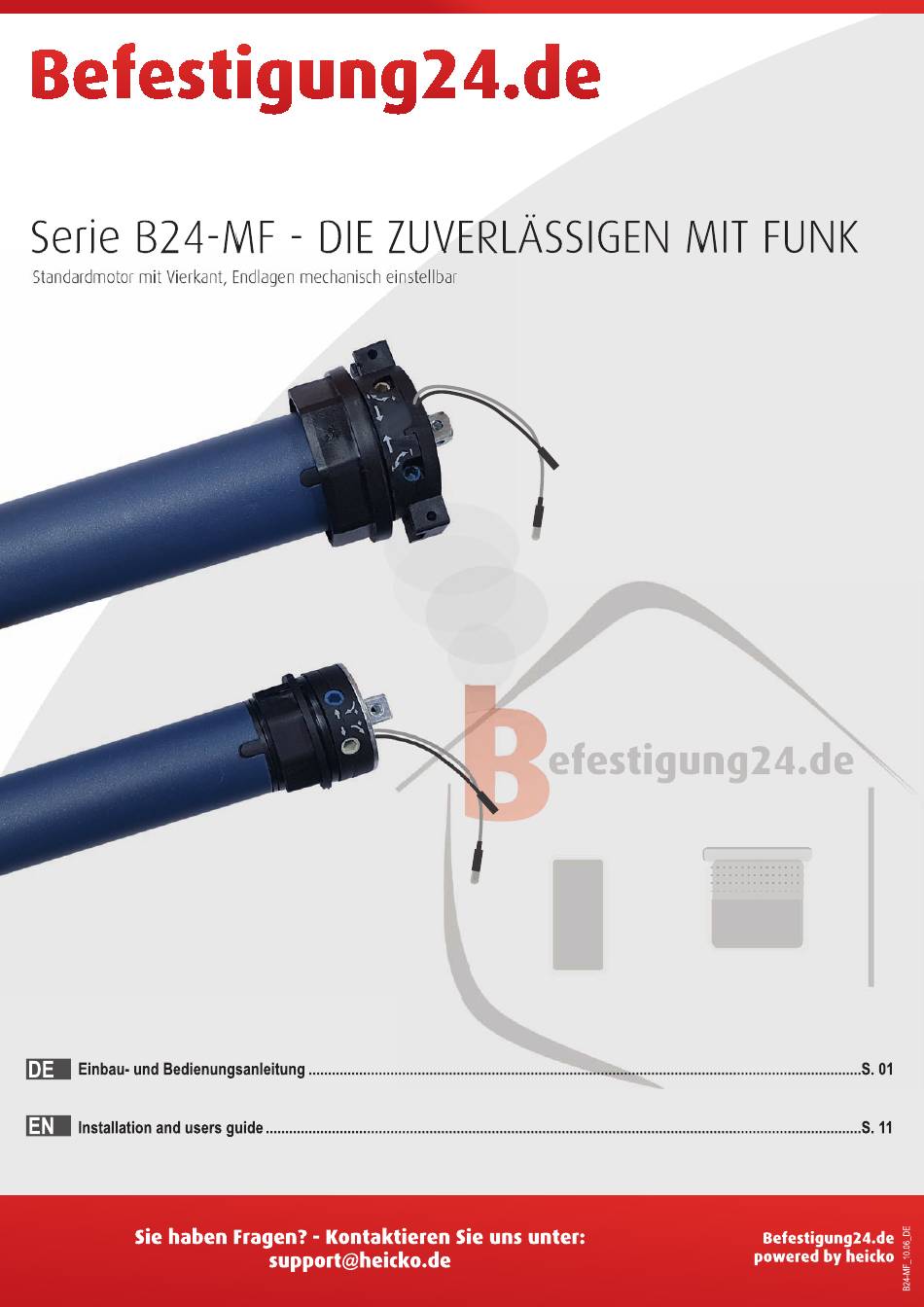

Befestigung24,de
serie B24-MF - DIE ZUVERLÄSSIGENMIT FUNK
Standardmotor m it Vierkant,Endlagenmechanischeinstellbar
DE
Einbau- und Bedienungsanleitung ..
.......s.
01
Installation and users guide.
...........................
s. 11
Sie haben Fragen? - Kontaktieren
Sie uns unter:
Befestigung24.de
powered by heicko
support@heicko.de
Werbung
Verwandte Anleitungen für heicko B24-MF Serie
Inhaltszusammenfassung für heicko B24-MF Serie
- Seite 1 Befestigung24,de serie B24-MF - DIE ZUVERLÄSSIGENMIT FUNK Standardmotor m it Vierkant,Endlagenmechanischeinstellbar Einbau- und Bedienungsanleitung ..s. Installation and users guide......s. 11 Sie haben Fragen? - Kontaktieren Sie uns unter: Befestigung24.de powered by heicko support@heicko.de...
- Seite 2 GmbH Käthe-Kollwitz-Straße D-51545 Waldbröl O heicko 2020- Vervielfältigungund Nachdruckvon Bildern,Textenund sonstigenInhaltenzu anderenals rein privatenZweckenbedarfunserer ausdrücklichenund schriftlichenEinwilligung.Gegendie unzulässigeNutzungder Inhaltebehaltenwir unsalle rechtlichenMaßnahmenvor. DieseBedienungsanleitung ist die Original-Bedienungsanleitung i n deutscherFassung.Der Begriff„Original-Bedienungsanleitung" darf in anderen sprachlichenVersionendieserBedienungsanleitung nur dannerscheinen,wenn diesedurch unsautorisiertSind. Bedienungsanleitungen sowieweitere Informationen zu unserenRohrmotorenundZubehörteilenstehenIhnenunterwww.heicko.deund www.heicko-bewegt.de zur Verfügung.
- Seite 3 Sehr geehrte Kunden, Sie habensich für ein Qualitätsprodukt a us dem Hause heickoe-ast GmbHentschieden.Wir bedankenunsdafür undwissen Ihr Vertrauensehr zu schätzen.Mit unserenRohrmotorenlassen sich Rolllädeneinfachund preisgünstigelektromechanisch antreiben. Die Rohrmotorenvon heickowurden mit einemhohenAnspruchan Qualitätund Zuverlässigkeitfür Sie entwickeltund produziert.Sie sindwartungsfrei, langlebigund robust. UnsereMotorenlaufenleise und präzise Konformität DasvorliegendeProdukterfüllt dieAnforderungender geltendeneuropäischensowienationalenRichtlinienund Gesetze.
- Seite 4 Revisionsöffnung ohne nennenswerten Aufwanderreichbarsind 3. Einbau des Rohrmotors DiefolgendenMontagehinweise geltenfür Standardeinbausituationen i n Verbindungmit Rohrmotorenvon heicko und dem Zubehör(S. 2) DerAntriebskopfdes Motors kannauf der rechtenOderder linkenSeite des Rollladenkastens eingebautwerden. 3.1 Montage der Lager Bestimmen Sie zuerst die Position von Antriebs- und Gegenlager im Rollladenkasten.
- Seite 5 Der Anschluss ans Netz ist von einer qualifizierten Elektrofachkraft durchzuführen. Anschlussleitung des Motors - Farben der Adern und deren Bedeutung = Außenleiter(braun) = Neutralleiter(blau) = Schutzleiter(grün/gelb) Die Bedienungist nurmit Handfunksendern mit dem FunkprotokollG2 möglich.Informationen darüber,welcheSender überdas FunkprotokollG2 verfügen,findenSie unterwww.befestigung24.de Oderwww.heicko-bewegt.de. Die B24-MF-Motoren verfügenüber keineAnschlussmöglichkeit z ur Bedienungmit einemSchalterOderTaster.
- Seite 6 6. Einstellung der Endlagen Wichtig! - Damitder Funkmotorbedientwerdenkann, musszunächstwie unter „Bedienungder B24-MF-Motoren per Funk"und dann unter„Verbindendes Motors mit dem Handfunksender" ( siehe7.1) beschriebenvorgegangenwerden. Wichtig! - FührenSie vorabeinen Probelaufdes Motorsdurch,ohne dass der Rollladenpanzer montiertist Stellen Siesicher,dass der Motorsich in die gewünschtenLaufrichtungenbewegt!AnsonstenführenSie die unter „Bedienungder B24-MF-Motoren per Funk" beschriebeneFunktion„Drehrichtungwechseln"(siehe7.2) durch Zur VerkürzungderArbeitenfür die Einstellungder unteren Endlage,kannvor der Montagedes Rollladenpanzers der Motorsoweitin Richtung „Abwärts"bewegtwerden, biser abschaltet.Die exakteuntereEndlagemussspäter dannlediglichein wenig nachjustiertwerden (sieheunten)
- Seite 7 7.1 Verbinden des Motors mit dem Handfunksender Wählen Siezuerst den gewünschtenKanalaus und schaltenanschließenddie Netzspannung ein. DerMotorbestätigtdurch einen kurzenPiepen.Der folgendeSchrittmussnun innerhalbder nächsten6 Sekundenerfolgen: .oder, wenn Netzspannungbereits P2 1 Sek P2 1 Sek „Aufwärts" 1 Sek. eingeschaltetmit P1wie drücken drücken drücken I Sek folgt drücken 7.2 Drehrichtung wechseln...
- Seite 8 8. Probelauf I Verändern der Endlagen LassenSieden Rollladenin beide Richtungenlaufenund stellen Siedadurchsicher,dass die Endabschaltung den Motoran den zuvor eingestellten Endlagenabschaltet. Thermoschutz! Die Rohrmotorensind nach DIN EN 60034-1für den Kurzzeitbetrieb (BetriebsartS2 -4 Min.)ausgelegt. Das UberschreitendieserZeit OderhäufigesUmschaltenführenzur Erwärmungund derThermoschutzschaltetden Motorab. LassenSie den Motorin diesem Fall ca.
- Seite 9 11. Technische Daten Art.-Nr. 824-4013-MF 824-6010-MF B24-6020-MF B24-6030-MF [mm] Motorlängeo. Lager [mm] Motordurchmesser Nennspannung 230 / 50 230 / 50 230 / 50 230 / 50 Nennleistung Nenndrehmoment Max. Last [min ] Leerlaufdrehzahl Stromaufnahme 0,53 0,49 0,64 0,83 [min] Betriebsdauer Anzahl der Adern [mm2]...
- Seite 10 Notizen -10-...
- Seite 11 This user manualis the original user manualin the Englishlanguage,translatedfrom the original user manualin German User manualsas well as other usefulinformationregardingtubular motorsand accessoriescan befound on our websitewww.heicko.de and www.heicko-bewegt.de.
- Seite 12 Dear Customers, Thank youfor choosinga quality productfrom heicko e-astGmbH We appreciateyour trust. Ourtubular motors enablethe electromechanical o perationof rollershuttersystemseasilyand cost-effectively. Ourtubular motors aredevelopedand producedwith a highdegreeof quality and reliability. Furthermore,our robusttubular motorsare maintenance-free and offer a long life span. Conformity This productfulfills the requirementsof the valid Europeanand nationalguidelinesand laws.
- Seite 13 Requirements • The motorcablemust be laid and connectedto thejunction boxthroughthe tube,accordingto localelectricalstandards. • Only useoriginal componentsand accessoriesprovidedby the manufacturer. • The installation site must have access to a fused electrical connection of 230 V/50 Hz at all times. • In the permanentelectricalinstallation,an approvedisolatingdevice mustbe installed,whichsafely disconnectseach polewith a contactgap of at least 3 mm from the powersupply.
- Seite 14 Connection line of the motor - Colours of the wires and their significance = Externalconductor(brown) = Neutralconductor(blue) = Protectiveconductor(green/yellow) The Operationof motortype B24-MFis only possiblewith emitterswith radiocode G2 Informationon whichemittershave radiocode G2 is availableat www.befestigung24.de or www.heicko-bewegt.de. The B24-MFmotorshave no connectionoptionfor the operationwith a switchor pushbutton.
- Seite 15 6. Adjustment of the limit positions Important! - To operatethe motor,pleasefollowthe instructionson„Radio operationof the B24-MFmotors"and „Connectingthe motor to the emitter"(see 7.1) Important! • Performa trial run of the motor,withoutthe shutter panel being mounted Make sure that the motormovesin the desired rotationdirection.If the rotationdirectionof the ERF-motordoes not correspondto the requireddirectionof rotation,performthe „Changeof rotationdirection"functiondescribedin „Radio operationof the B24-MFmotors"(see 7.2).
- Seite 16 7.1 Connecting the motor to the emitter Selectthe desiredchannelfirst and then switchon the powersupply.The motorconfirmswith a sound.Pleaseproceedwith the followingstepwithinthe next 6 seconds. or if the mainsvoltage is alreadyswitchedon Press P2 for 1 Press P2 for 1 PressUpfor 1 with P1 as follows second second second...
- Seite 17 8. Test run I Adjusting limit positions Pleasestart a test run of the rollershutter in both directions,ensuringthat the motorstopsat the previouslyset limits Thermal overload protection! The motorsare designedaccordingto DIN EN 60034-1for short-timeoperation(operationmodeS24 min.). Exceedingthis time or frequentswitchingcan leadto overheating Thethermaloverloadprotectionwill then automaticallyswitch the motoroff. Leave the motorto cool downfor approx.20 minutes Attention! •...
- Seite 18 11. Technical Data Item no. 824-4013-MF 824-6010-MF B24-6020-MF B24-6030-MF [mm] Motor length without bracket Motor diameter [mm] Inputvoltage 230 / 50 230 / 50 230 / 50 230 / 50 Power Ratedtorque Max. load Ratedrpm [rpm] Currentconsumption 0,53 0,49 0,64 0,83 [min] Power on duration...
