Hinweis:
Die Kanisterleermelde-Einrichtungen müssen als Schließer arbeiten.
10.1.3 Anschluss Stellmotor für Chlorgas

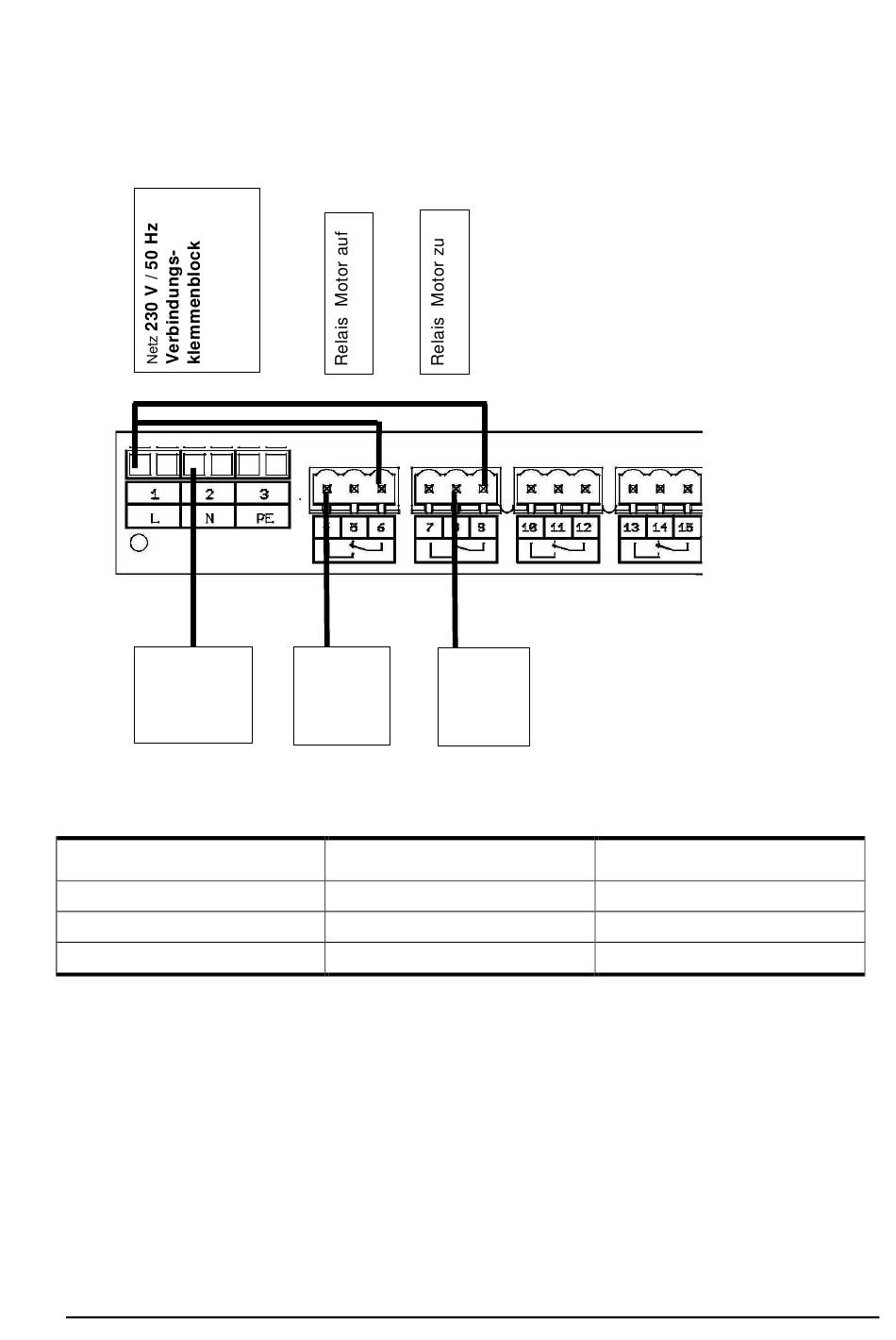

Beachten Sie, dass der Stellmotor für Chlorgas wie folgt angeschlossen wird
N vom
Motor
zurück
Die nachfolgende Tabelle zeigt, welche Relais bei den verschiedenen Aktionen des
Motorreglers geschaltet werden:
Aktion
Auf
Zu
Stopp
L zum
L zum
Motor
Motor
Auf
Zu
Relais 0
angezogen
abgefallen
abgefallen
www.dinotec.de
Relais 1
angezogen
abgefallen
angezogen
Seite 66
