dinotec PC DYNAMICS Bedienungsanleitung Seite 64

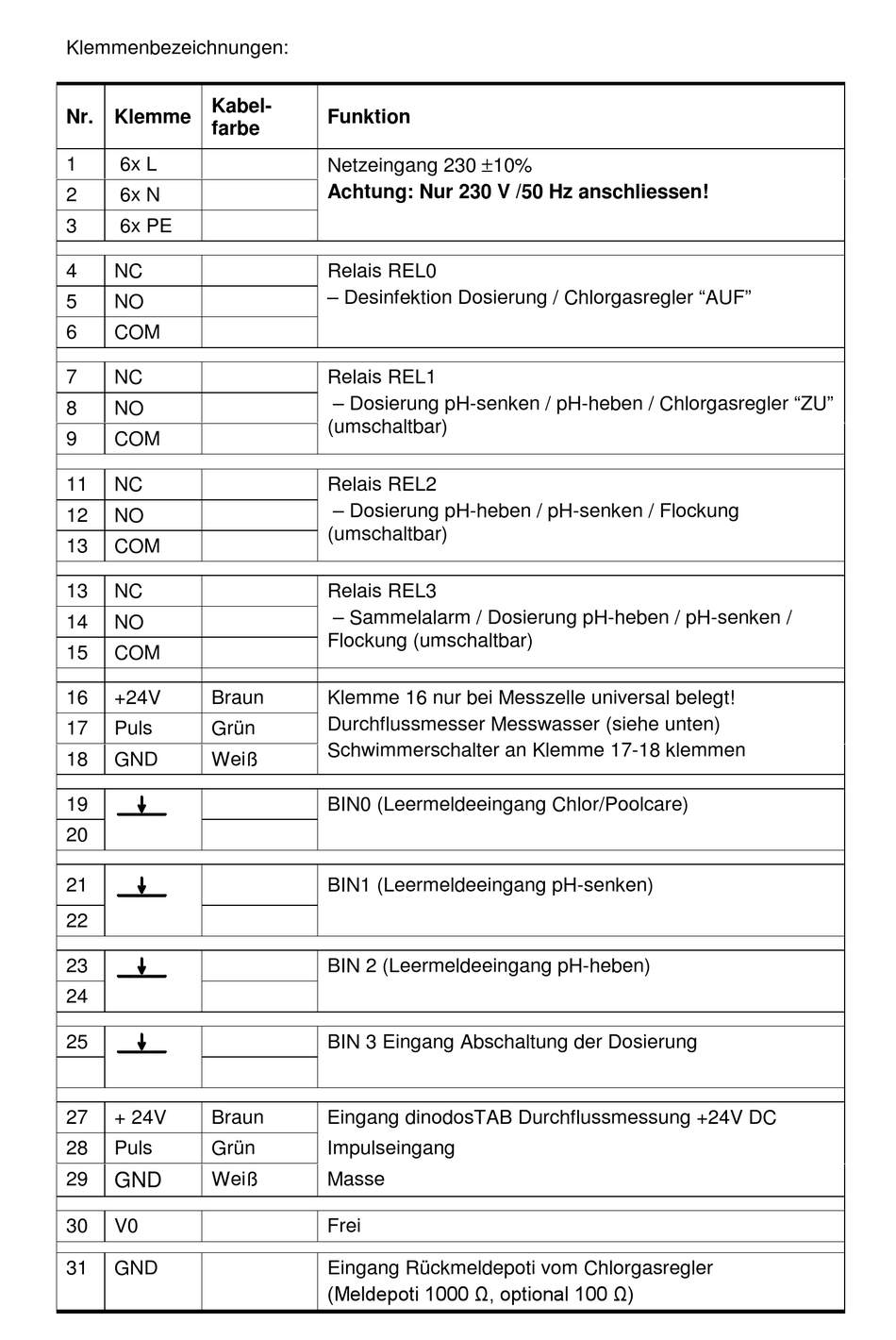

Klemmenbezeichnungen:
Kabel-
Nr. Klemme
farbe
1 6x L
2 6x N
3 6x PE
4 NC
5 NO
6 COM
7 NC
8 NO
9 COM
11 NC
12 NO
13 COM
13 NC
14 NO
15 COM
16 +24V Braun
17 Puls Grün
18 GND Weiß
19
20
21
22
23
24
25
27 + 24V Braun
28 Puls Grün
29 GND Weiß
30 V0
31 GND
Funktion
Netzeingang 230 10%
Achtung: Nur 230 V /50 Hz anschliessen!
Relais REL0
– Desinfektion Dosierung / Chlorgasregler "AUF"
Relais REL1
– Dosierung pH-senken / pH-heben / Chlorgasregler "ZU"
(umschaltbar)
Relais REL2
– Dosierung pH-heben / pH-senken / Flockung
(umschaltbar)
Relais REL3
– Sammelalarm / Dosierung pH-heben / pH-senken /
Flockung (umschaltbar)
Klemme 16 nur bei Messzelle universal belegt!
Durchflussmesser Messwasser (siehe unten)
Schwimmerschalter an Klemme 17-18 klemmen
BIN0 (Leermeldeeingang Chlor/Poolcare)
BIN1 (Leermeldeeingang pH-senken)
BIN 2 (Leermeldeeingang pH-heben)
BIN 3 Eingang Abschaltung der Dosierung
Eingang dinodosTAB Durchflussmessung +24V DC
Impulseingang
Masse
Frei
Eingang Rückmeldepoti vom Chlorgasregler
(Meldepoti 1000 Ω, optional 100 Ω)
