5. Inbetriebnahme/Betrieb
Warnung
Stellen Sie sicher, dass ein eventueller Berührungsschutz
sowie das Motorschutzgehäuse / die seitlichen Abde-
ckungen montiert sind. Anderenfalls besteht die Gefahr
von Personenschäden!
Der Dachventilator ist für kontinuierlichen Betrieb konstruiert.
1. Darauf achten, dass sich keine Fremdkörper im Dachventila-
tor oder im Kanalsystem befinden.
2 Überprüfen Sie die Funktion aller angeschlossenen Regelvor-
richtungen.
3 Den Dachventilator durch Einschalten des Sicherheitsschal-
ters starten.
Änderungen vorbehalten.

6. Luftvolumenstrommessung

Die Luftvolumenstrommessung erfolgt mit einem Manometer/
Druckmesser.

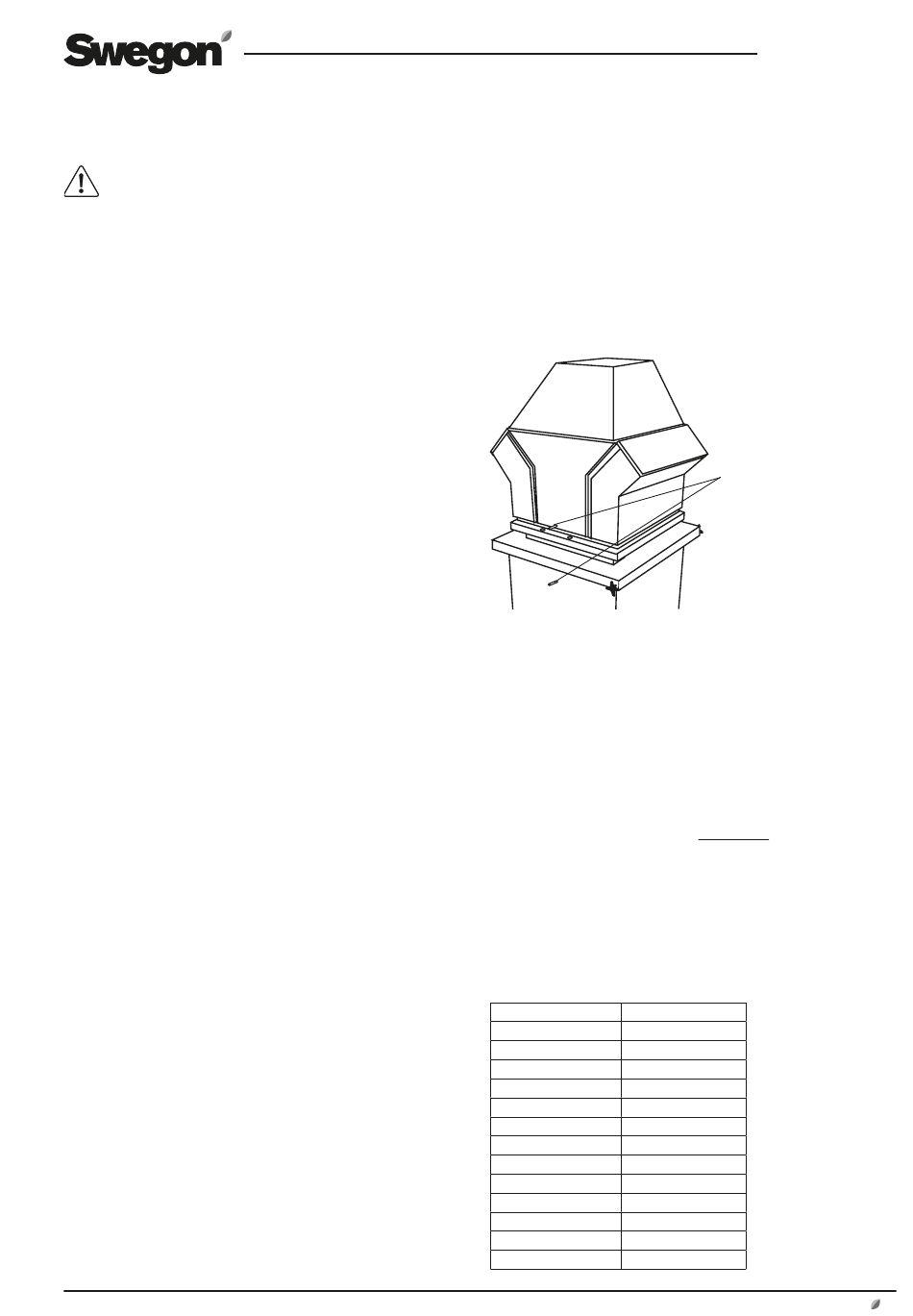

An der Seite des Dachventilators ist ein Messnippel angebracht,
der an den (-)-Pol der Messvorrichtung angeschlossen wird. Ein
Messnippel wird am Abluftkanal (nicht Swegon) montiert und an
den (+)-Pol der Messvorrichtung angeschlossen.
Beachten Sie, dass der Messnippel bei einer Dachdurchführung
oder einem isolierten Kanal ausreichend lang sein muss, damit
sich der Messpunkt innerhalb des Kanals befindet.
Der abgelesene Druck wird mit den folgenden Formeln in Luft-
volumenstrom umgerechnet:
q = K x 1,29 x √∆p
q = Luftvolumenstrom am Eintritt des Ventilators (m³/h)
K = K-Faktor, abhängig von der Ventilatorgröße (m
siehe Tabelle unten.
∆p
= Gemessener Druck am Eintritt des Ventilators (Pa)
Die Formel gilt bei einer Lufttemperatur von 20 °C. Bei einer
anderen Temperatur wird der Druck folgendermaßen korrigiert:
∆p = ∆p
Volumenstrom gemessen
t = Aktuelle Lufttemperatur in °C
Tabelle K-Faktor
MIRU K-Faktor
-3-25-28-1-1
-3-25-31-1-1
-3-35-35-1-1
-3-35-40-1-1
-3-35-45-1-1
-3-45-50-1-1
-3-45-56-1-1
-3-45-56-2-1
-3-56-63-1-1
-3-56-71-1-2
-3-71-80-1-2
-3-71-80-2-2
-3-71-90-1-2
DE.MIRU3.200228
Messnippel
273 + t
x
293
66
84
106
136
158
197
247
247
334
415
476
476
605
