7. Wartung

Warnung
Bitte beachten Sie die Sicherheitsanleitungen in Abschnitt
2.

7.1 Vorbereitungen vor der Wartung

1. Schalten Sie den Sicherheitsschalter aus.
2. Warten, bis der Ventilator zum Stillstand gekommen ist.
3. Warten, bis heiße Oberflächen abgekühlt sind.
4. Eventuelle Verunreinigungen vom Gehäuse des Ventilators
entfernen.
7.2 Zugänglichkeit
Der Dachventilator lässt sich für Inspektions- und Wartungs-
arbeiten herunterklappen. Alle Dachventilatoren haben ein
mechanisches Gelenk zum Klappen, siehe Abschnitt 7.2.2. Wenn
Swegons Anschlussstutzen oder Dachdurchführung montiert
wurden, können Dachventilatoren der Größe 25-45 auch gemäß
Abschnitt 7.2.1 geklappt werden.
7.2.1 Dachventilator hoch-/runterklappen, Größe 25-45,
mit Swegons Anschlussstutzen/Dachdurchführung
Warnung
Sicherstellen, dass der Dachventilator nicht plötzlich in die
hochgeklappte Position zurückgeht. Anderenfalls besteht
die Gefahr von Personenschäden!
Den Dachventilator nach oben klappen

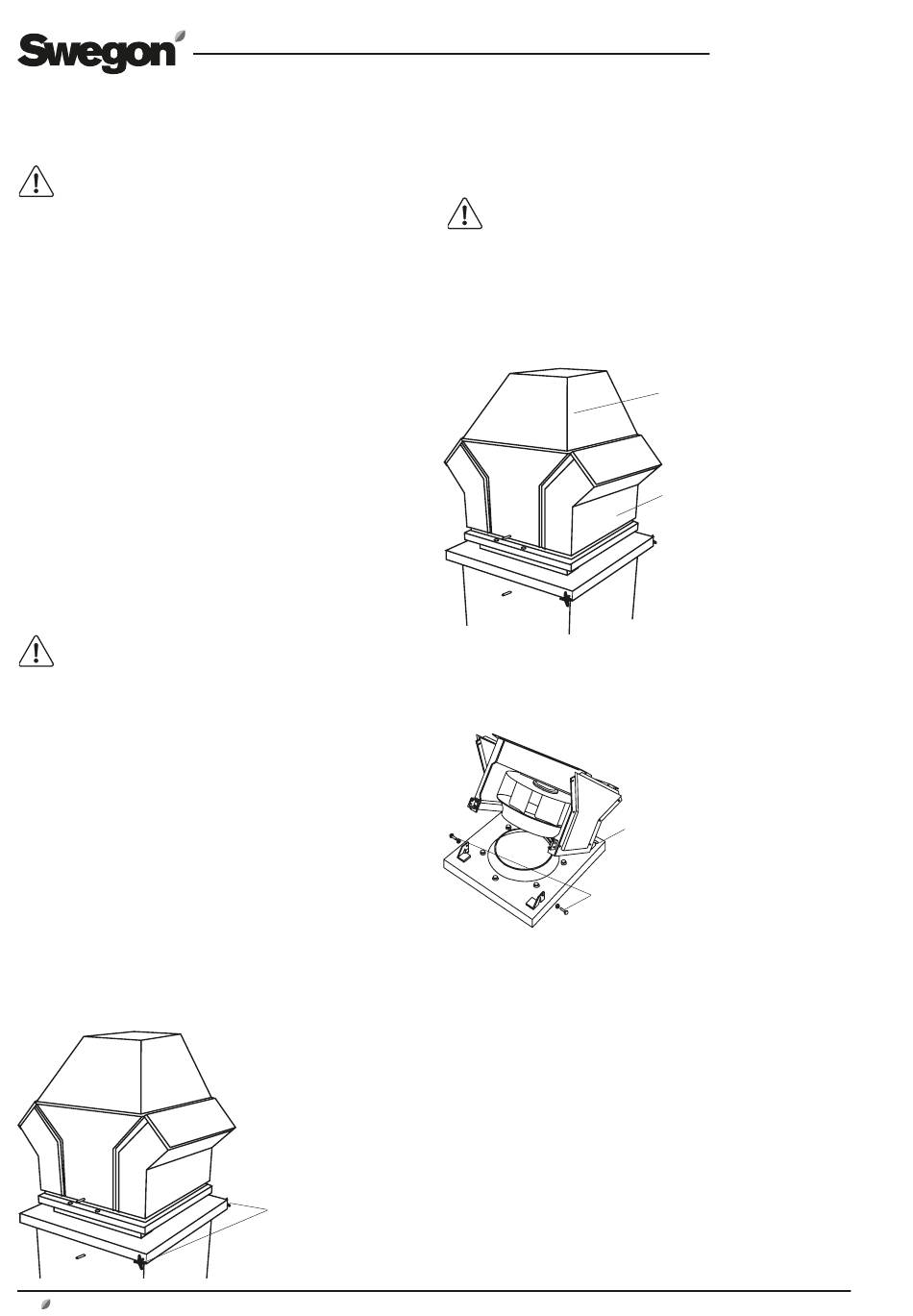

Die Sicherungsschrauben am Anschlussstutzen lösen, siehe fol-
gende Abbildung. Den Dachventilator nach oben klappen. Damit
der Dachventilator nicht nach hinten überkippt, ist er durch
Ketten/Drahtseile oder durch eine innere Strebe von der Dach-
durchführung zum Anschlussstutzen gesichert. Wenn eine innere
Strebe vorhanden ist, muss diese in der dafür vorgesehenen Nut
verriegelt werden.
Den Dachventilator nach unten klappen
Die Strebe von der Dachdurchführung zum Anschlussstutzen
lösen, falls diese vorhanden ist. Den Dachventilator vorsichtig
nach unten klappen. Die Sicherungsschrauben festschrauben,
siehe folgende Skizze.
10 www.swegon.com
7.2.2 Dachventilator hoch-/runterklappen, übrige
Den Dachventilator nach oben klappen
Demontieren Sie die Seitenstücke und das Motorschutzgehäuse.
Siehe folgende Skizze.
Sie Sicherungsschrauben lösen und den Dachventilator hochklap-
pen. Den Dachventilator durch Anziehend er Sicherungsschrau-
ben am Gelenk sichern. Siehe folgende Skizze.
Den Dachventilator nach unten klappen
Die Sicherungsschrauben am Gelenk lösen. Den Dachventilator
vorsichtig nach unten klappen. Die Sicherungsschrauben in der
ursprünglichen Position einschrauben.
Sicherungs-
schraube
Warnung
Sicherstellen, dass der Dachventilator nicht plötzlich in die
hochgeklappte Position zurückgeht. Anderenfalls besteht
die Gefahr von Personenschäden!
Gelenk
Sicherungsschrauben
DE.MIRU3.200228
Motorschutzgehäuse
Seitenstücke
