4.2 Steuerung des Dachventilators MIRUVENT
MIRUVENT kann direkt über GOLD (siehe Funktionsleitfaden MIRUVENT), über die Ventilatorsteuerung TBMZ-2 (Zubehör, siehe Instal-
lationsanweisung TBMZ-2) oder über eine externe Steuerausrüstung (siehe Abschnitt 4.3) gesteuert werden.
Motor
U

4.3 Anschluss der Motorsteuerung

V
Stellen Sie vor dem Öffnen des Deckels sicher, dass die Spannungsversorgung zur Motorsteuerung abgeschaltet ist.
Warten Sie ca. drei Minuten nach dem Abschalten der Spannungsversorgung, bevor Sie den Deckel abnehmen.
W
Zum Entfernen des Deckels werden die sechs Torx-Schrauben entfernt, die den Kunststoffdeckel festhalten.
PE
Braking chopper
Open
collector
Modbus-Anschluss

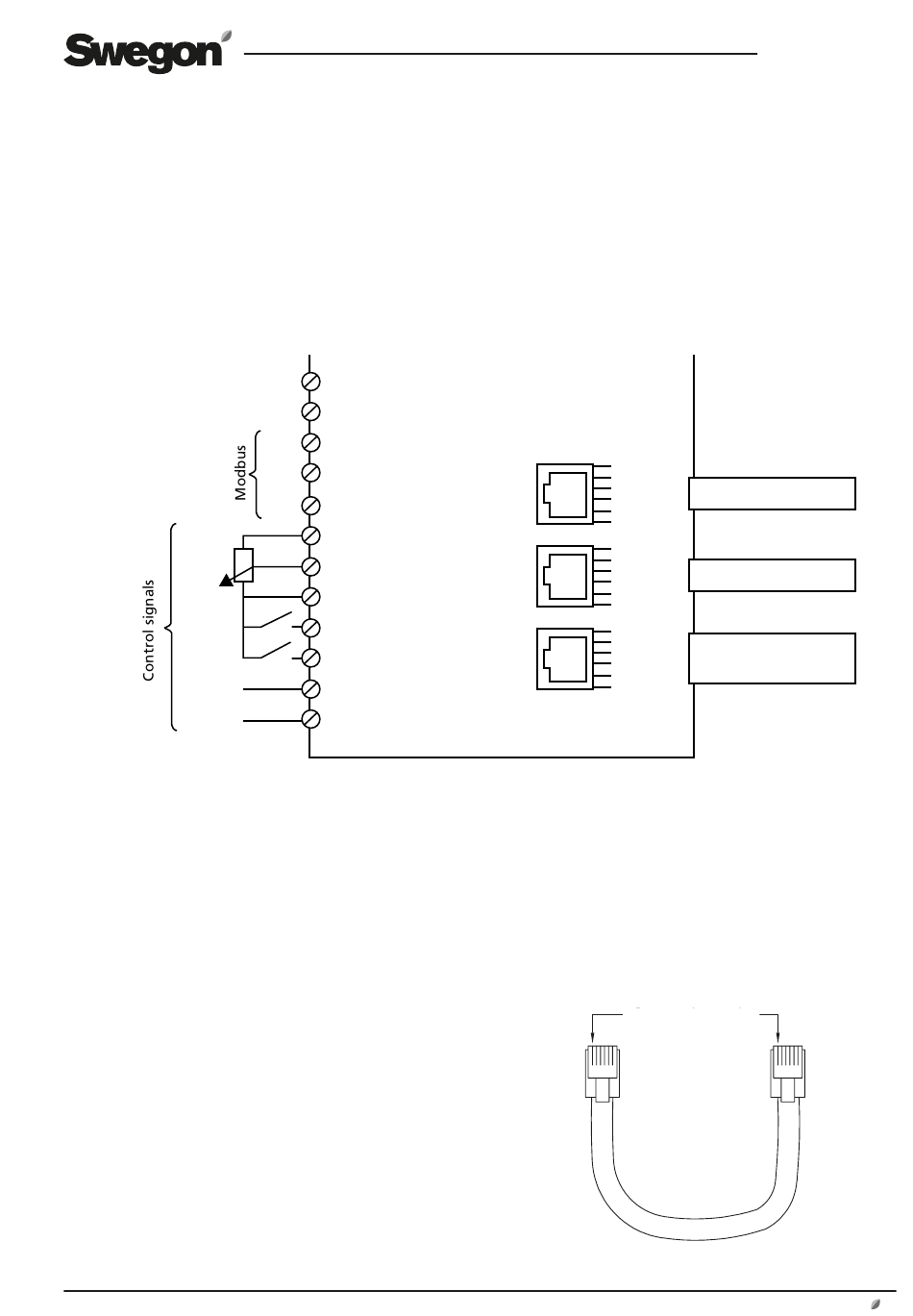

Die Motorsteuerung ist mit vier Anschlüssen für Modbus aus-
gestattet, von denen drei RJ12-Kontakte und einer ein Klemmen-
anschluss sind.
Die Klemmen für den Modbus-Anschluss sind mit „Bus A", „Bus
B" und „GND" gekennzeichnet, siehe oben.
Die Modbus-Klemmen sind intern parallel zu den Modbus-Stiften
in den mit „A" und „B" gekennzeichneten RJ12-Anschlüssen
geschaltet.
Die drei RJ12-Anschlüsse sind mit „A", „B" und „C" gekenn-
zeichnet.
„A": Modbus-Anschluss, Slave, +24-V-Spannungsversorgung im
Anschluss.
„B": Modbus-Anschluss, Slave, keine Spannungsversorgung im
Anschluss.
„C": Modbus-Anschluss, Master, externe Ausrüstung, zum Bei-
spiel PTH/VOC-Fühler.
Änderungen vorbehalten.
U
V
W
PE
BR-
BR+
A
B
Gnd
+10Vdc
0-10Vin
Gnd
Din2
Din1
Dout1
Gnd
V+
Adr.Pin1
A
Bus B
Bus A
Adr.Pin2
Gnd
Adr.Pin1
B
Bus B
Bus A
Adr.Pin2
Gnd
V+
Gnd
C
Bus B
Bus A
V+
Gnd
Für den Anschluss an die drei RJ12-Kontakte kann ein 6-adriges,
ungeschirmtes 30 AWG/0,066 mm²-Telekommunikationskabel
oder ein ähnlicher Flachkabeltyp für die Modbus-Kommunikation
verwendet werden.
Schließen Sie die RJ12-Kontakte mit einem Spezialwerkzeug an
beiden Enden an.
HINWEIS! Die RJ12-Kontakte müssen so montiert werden, dass
beide Kontakte die gleiche Farbreihenfolge wie das Kabel haben.
Gleiche Farbreihenfolge
DE.MIRU3.200228
3-phase suppply
L1
L1
L2
L2
L3
L3
PE
PE
RJ12 Modbus Slave
RJ12 Modbus Slave
RJ12 Modbus master
e.g. PTH/VOC
