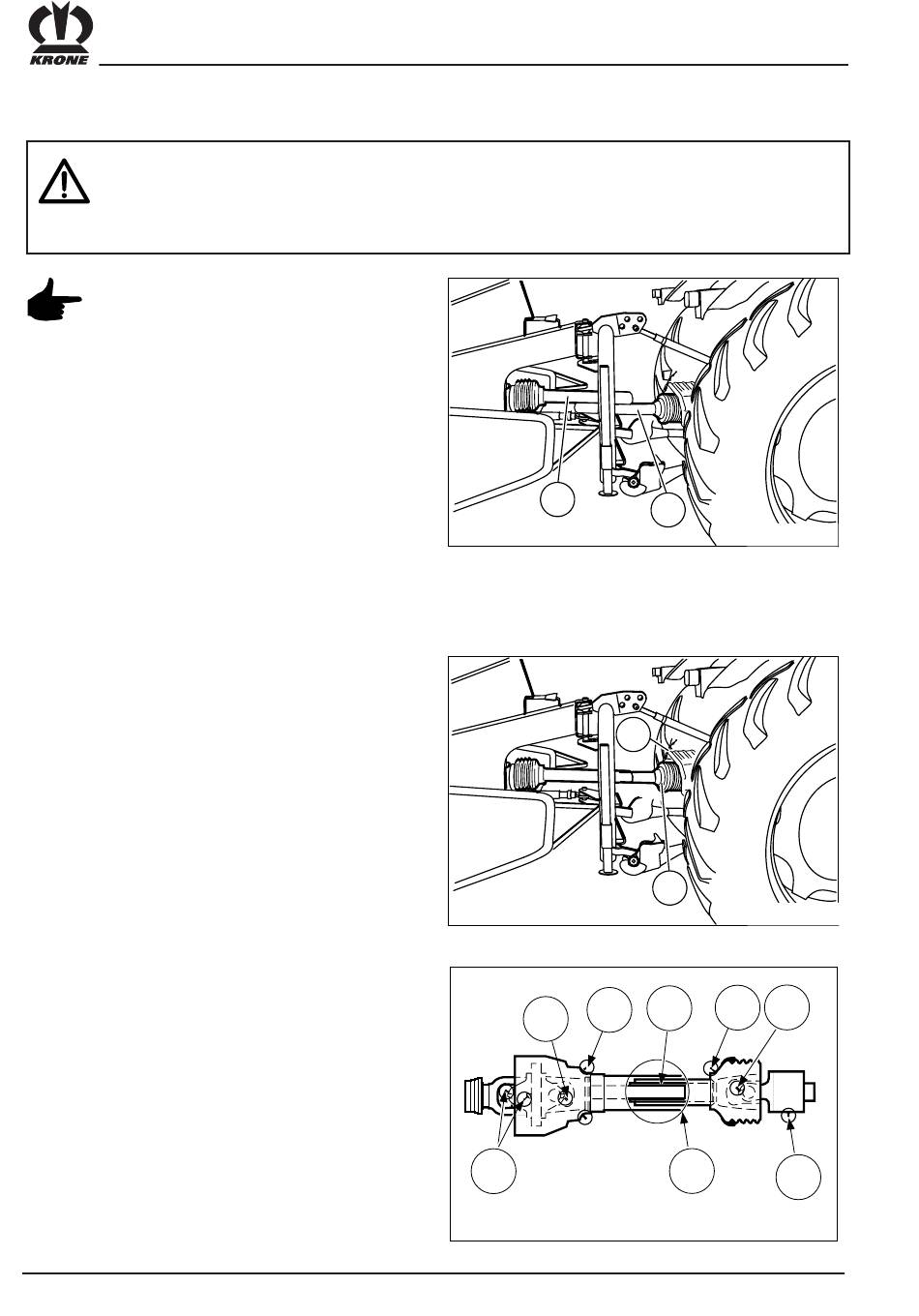

2.3.2 Längenanpassung der Gelenkwelle
• Bei Pflege-, Wartungs-, Reparatur- und Montagearbeiten am Kreiselschwader Zapfwelle
ausschalten. Motor abstellen. Zündschlüssel abziehen. Traktor und Kreiselschwader
gegen Wegrollen sichern!
• Beim Ausheben des Kreiselschwaders darf sich niemand zwischen dem Kreiselschwader
und dem Traktor aufhalten.
Gefahr von Materialschäden: Nicht
Ausheben bevor die Länge der Gelenk-
welle angepaßt wurde!
Zur Längenanpassung der Gelenkwelle diese auseinan-
derziehen. Jeweils die entspechende Gelenkwellenhälfte
(1) maschinenseitig und (2) traktorseitig aufschieben.
Die Überlastkupplung muß geräteseitig montiert
werden! Den Kreiselschwader mit der Heckhydraulik in
die für die Gelenkwelle kürzeste Position bringen. Beide
Hälften nebeneinander halten und die richtige Länge
ausmessen. Die genaue Vorgehensweise des Ausmes-
sens und Kürzens entnehmen Sie bitte der Betriebsanlei-
tung des Gelenkwellenherstellers.

2.3.3 Montage und Wartung der Gelenkwelle

Schutzrohre (3) durch die Halteketten (4) gegen
Mitdrehen sichern!
Schwenkbereich und Freiraum für Gelenkwelle über-
prüfen! Berührungen der Gelenkwelle durch Schlepper
und Gerät führen zu Schäden. (z.B. Anhängevorrich-
tung, Dreipunktbock)
Gelenkwellen in den aus der Abbildung ersichtlichen
Abständen mit einem Mehrzweckfett abschmieren.
Betriebsanleitung des Gelenkwellenherstellers beach-
ten.
Verwenden Sie hierfür Fette auf pflanzlicher Basis.
14
1
4
20h 40h
40h
8h
8h
2
KS-0-016
3
KS-0-017
8h
* 8h
Gelenkwelle
