Bedieneinheit Komfort
8.2

Anbau

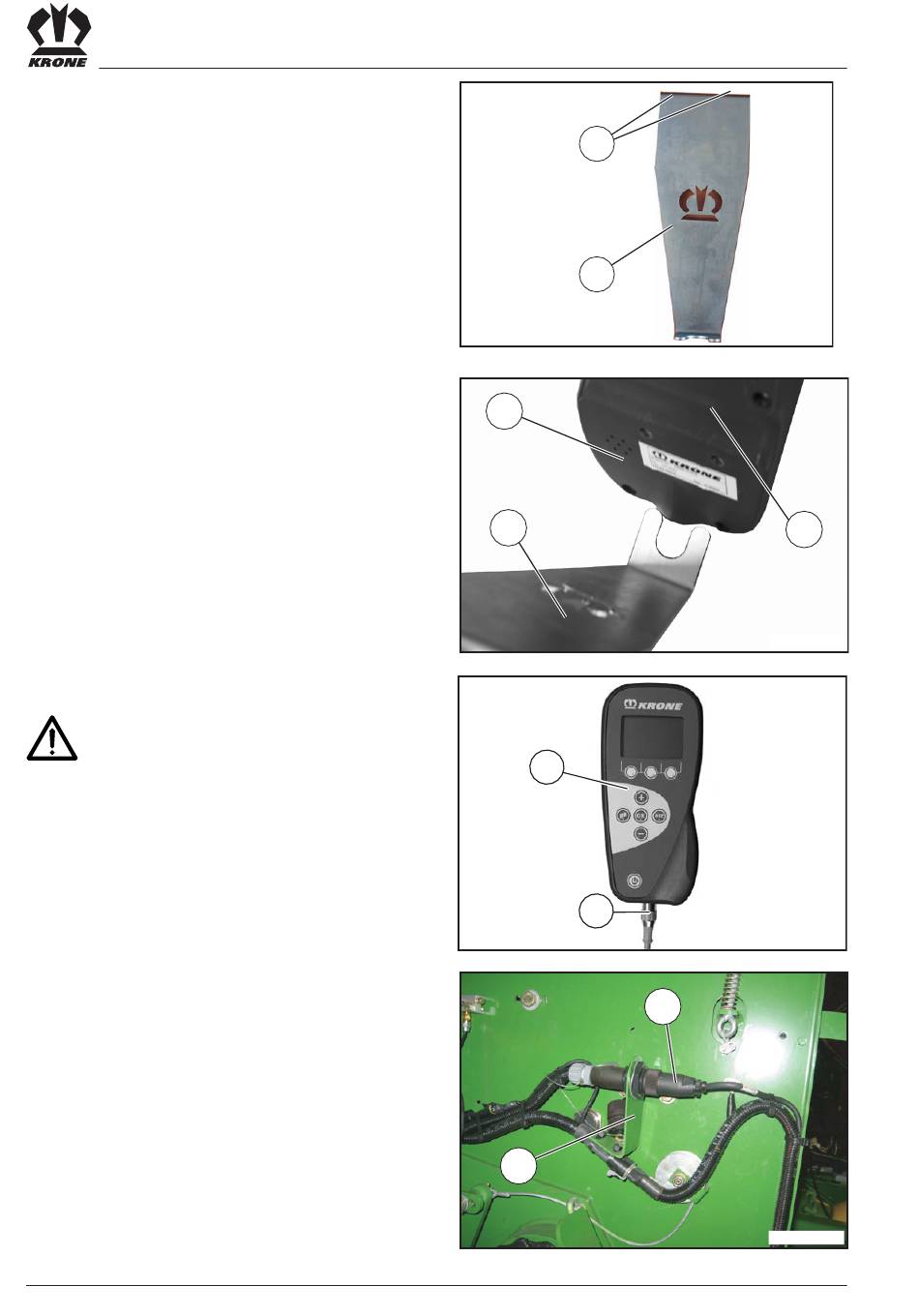

Die Bedieneinheit mit der Halterung (1) im Sicht-
bereich des Fahrers montieren.
Direktbefestigung
• Halterung (1) unter Verwendung der vorhandenen
Bohrungen (2) befestigen.
• Die Bedieneinheit (3) wird durch die Magnetplatte (4)
an der Halterung (1) fixiert.
Spannungsversorgung
Bei der Montage darauf achten, dass
die Verbindungskabel nicht spannen
oder mit den Traktorrädern in Berüh-
rung kommen.
• Spannungsversorgungskabel (12 V) traktor- und
maschinenseitig an der 3-poligen Stromsteckdose
(DIN 9680) anschließen.
Maschinenseitig befindet sich die Steckdose an der
vorderen Blechverkleidung (5).

Bedieneinheit

• Mitgeliefertes Kabel an die Buchse (2) an der
vorderen Blechverkleidung (5) und an die Buchse
(3) der Bedieneinheit (2) anschließen.
VIII - 2
2
1
3
1
2
3
2
5
BPM50390
4
BPM50420
BPM50022
RPK50600
