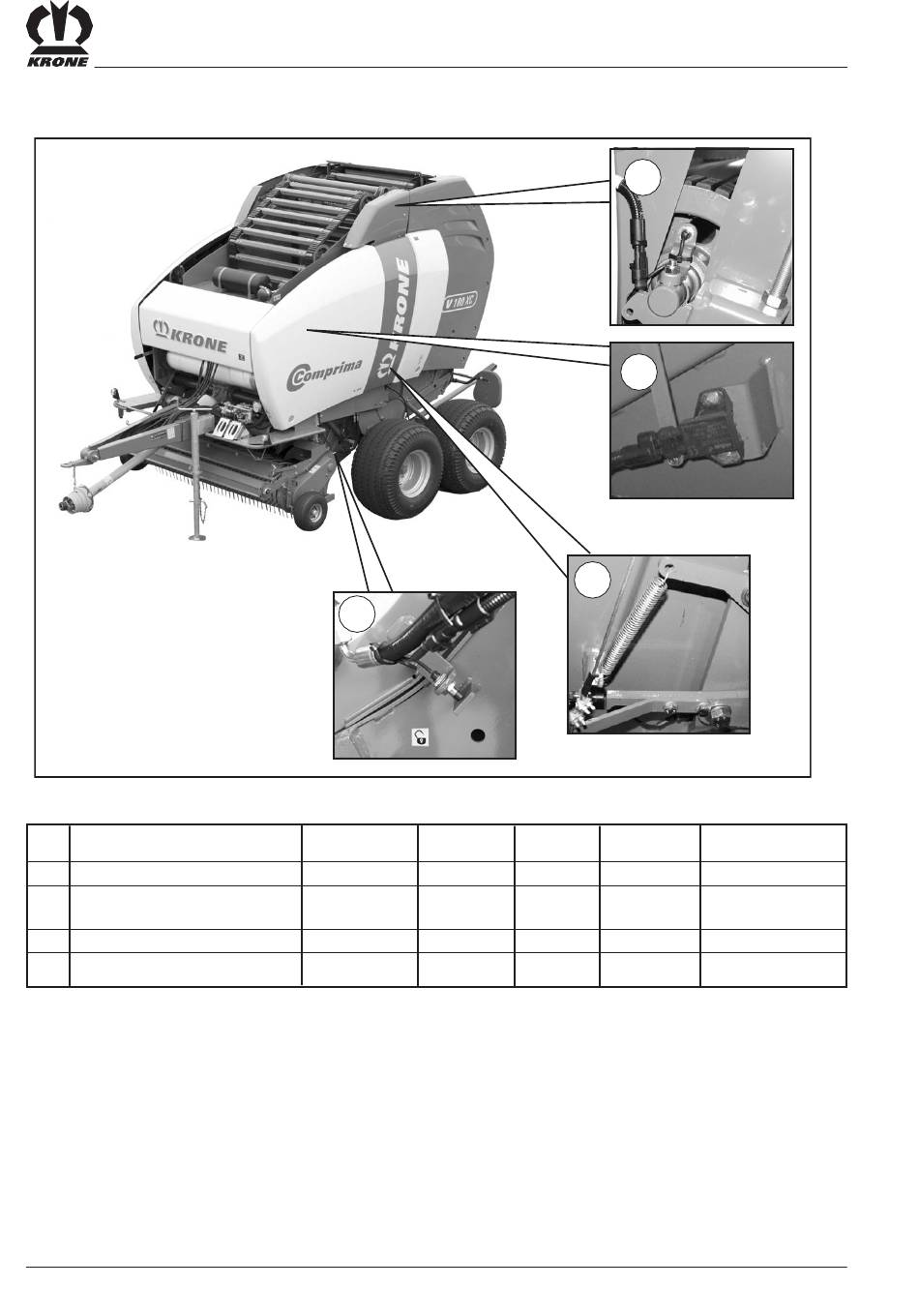

9.2.3 Lage der Sensoren (linke Maschinenseite COMPRIMA V 150 / V 180)

Pos. Sensorbezeichnung
1 Position Messerboden (B8)
2 Ballenkammer zu links (B11)
(bei geöffneter Ballenkammer)
3 Ballendurchmesser links (B9)
4 Schlupfsensor (B5)
IX - 6
1
Abstand
Medium
Geber/Sensor
2 mm
2 mm
x
2 mm
4
3
2
Komfort Sensor typ
x Namur
x Namur
x Drehpoti
x Namur
RPN00070_3
Anzugsmoment
10 Nm
10 Nm
10 Nm
