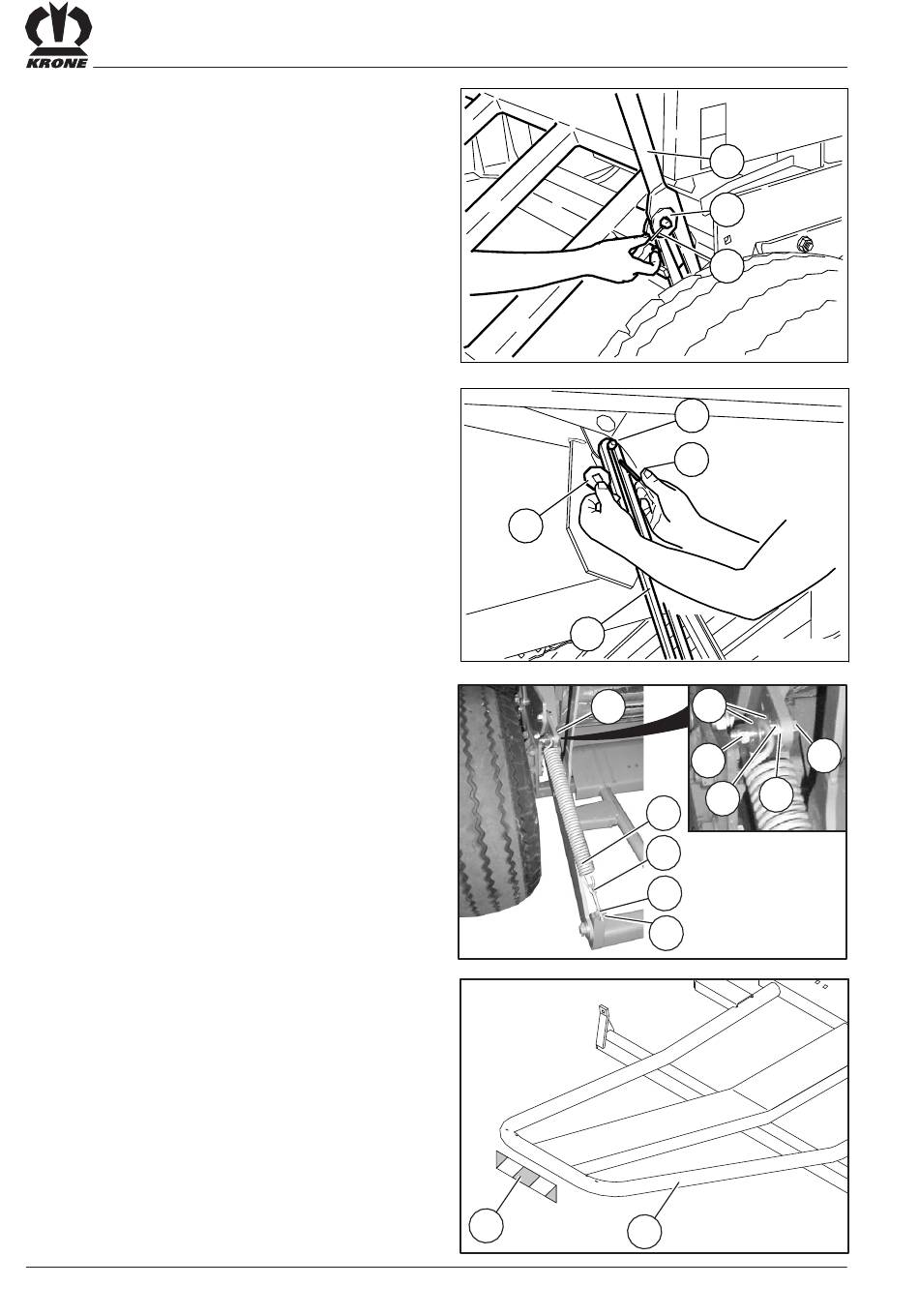

• Gestänge (2) mit Scheibe (1) und Spannhülse (3)
sichern.
• Gestänge (1) auf Stehbolzen (2) der Heckklappe
schieben
• mit Scheibe (3) und Spannhülse (4) sichern.
• Sechskantschraube (6) von innen in die Lasche (5) am
Rahmen einführen und mit Sperrkantscheibe (7) und
Mutter (8) sichern.
• Zwei Scheiben (9) auf die Sechskantschraube (6)
schieben und Zugfeder (1) zwischen den Scheiben
einhängen.
• Verbindung mit Sicherungsmutter (10) sichern.
• Augenschraube (3) in Zugfeder (1) einhängen und durch
Bohrung (2) führen.
• Mit Scheibe und Mutter (4) sichern.
• Mutter (4) soweit anziehen, daß der Ballenauswerfer
nach dem Ablegen des Ballens sicher in die Grundstel-
lung schwingt.
• Sicherheitsfolie (1) mittig am hinteren Querholm des
Ballenauswerfers (2) anbringen.
