Anbau Des Schutztopfes Für Die Gelenkwelle; Längenanpassung - Krone Comprima F 125 Originalbetriebsanleitung

Anhang

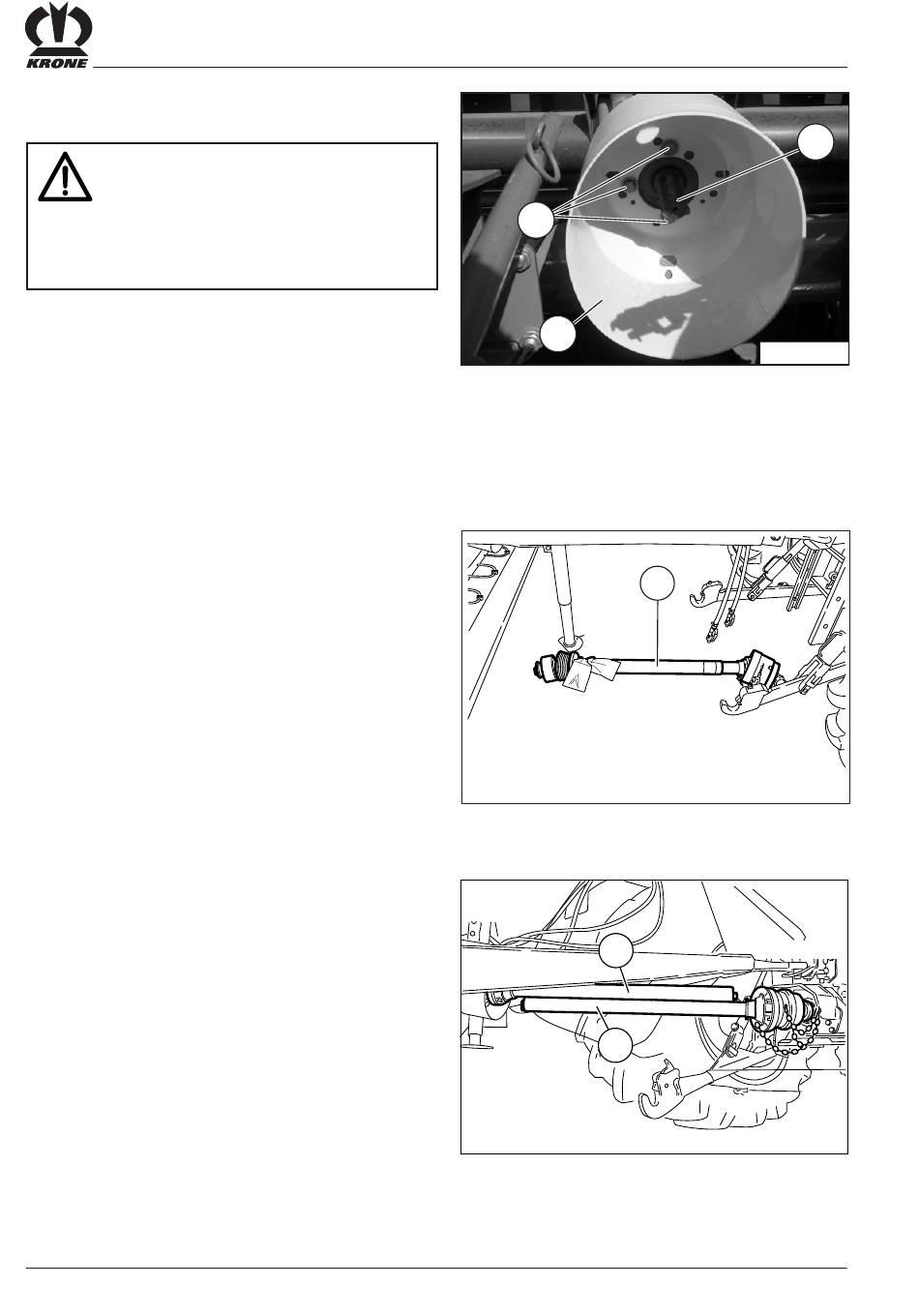

A1.4.2 Anbau des Schutztopfes für die
Gelenkwelle
GEFAHR!
Einzugsgefahr an der Zapfwelle!
Auswirkung: Verletzungsgefahr durch
Einziehen von offenen langen Haaren oder
loser Kleidung.
• Maschine darf nur mit angebautem
Schutztopf betrieben werden.
• Schutztopf (1) aus dem Garnkasten entnehmen.
• Die drei am Verteilergetriebe vormontierten Schrauben
und Scheiben (2) demontieren.
• Schutztopf (1) über die Zapfwelle (3) schieben und mit
den drei Schrauben und Scheiben (2) so am Verteiler-
getriebe montieren, dass sich die große Bohrung am
Umfang des Schutztopfes (1) oben befindet.
A1.4.3 Längenanpassung
Die Gelenkwelle (1) muß in der Länge angepaßt werden.
Die kürzeste Betriebsstellung wird bei engster Kurven-
fahrt erreicht.
• Rundballenpresse an Schlepper anhängen.
• Kürzeste Betriebsstellung für Gelenkwelle einneh-
men.
• Gelenkwelle auseinander ziehen.
• Gelenkwellenhälfte (1) auf Zapfwelle des Schleppers
schieben.
• Gelenkwellenhälfte mit Überlastsicherung (2)
maschinenseitig aufschieben.
• Überdeckung messen.
• Längenanpassung gemäß beiligender Betriebsan-
leitung des Gelenkwellenherstellers durchführen.
A - 10
2
1
1
1
2
3
RPN00100
RBV01010
VP-1-035
