Anbau - Krone Comprima F 125 Originalbetriebsanleitung

Bedieneinheit Medium

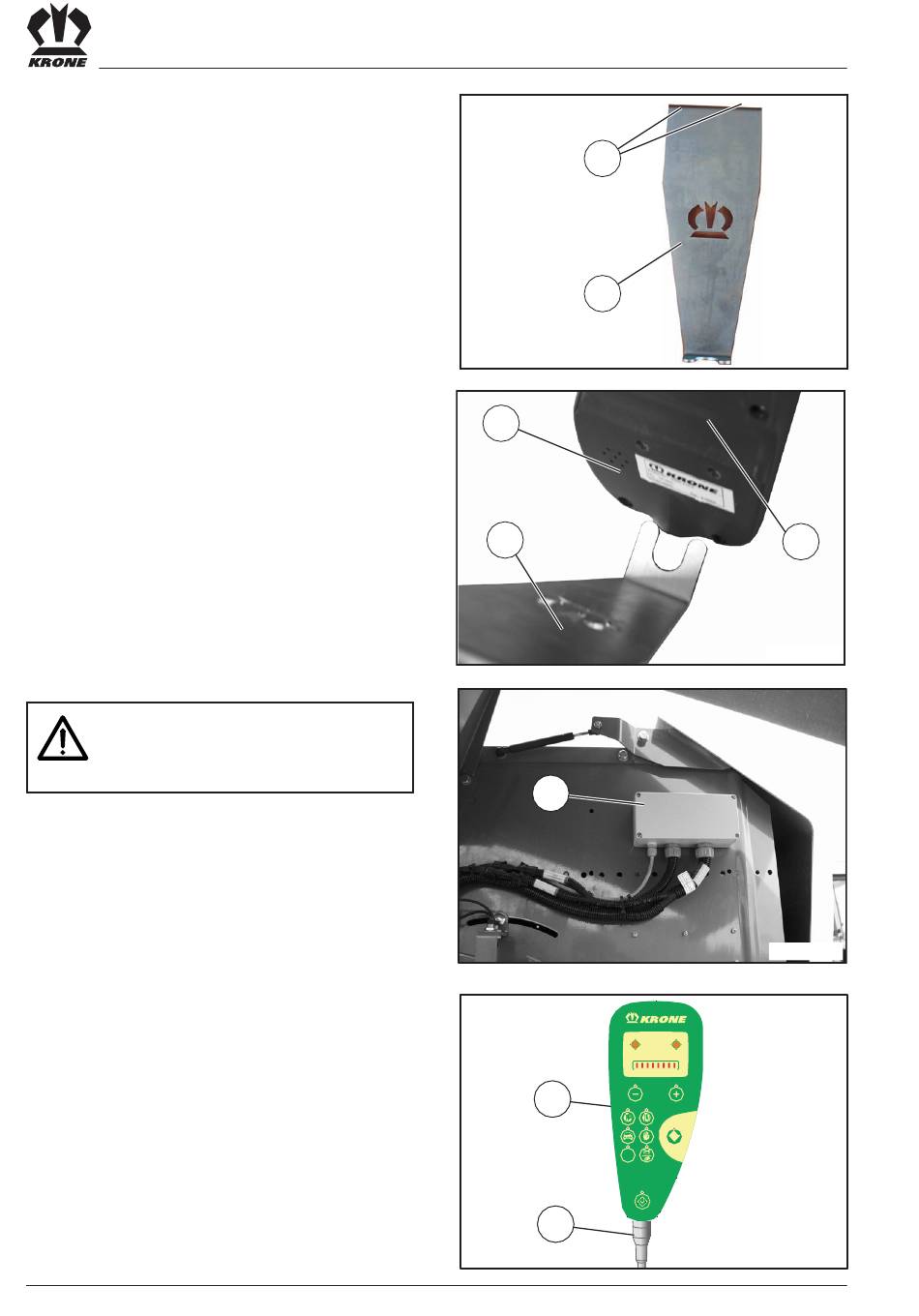

7.2 Anbau

Die Bedieneinheit mit der Halterung (1) im Sicht-
bereich des Fahrers montieren.
Direktbefestigung
• Halterung (1) unter Verwendung der vorhandenen
Bohrungen (2) befestigen.
• Die Bedieneinheit (3) wird durch die Magnetplatte (4)
an der Halterung (1) fixiert.
Spannungsversorgung
Bei der Montage darauf achten, dass
die Verbindungskabel nicht spannen
oder mit den Traktorrädern in Berüh-
rung kommen.
• Spannungsversorgungskabel (12 V) traktor- und
maschinenseitig an der 3-poligen Stromsteckdose
(DIN 9680) anschließen.
Bedieneinheit
• Kabel an die Buchse (3) der Bedieneinheit (2)
anschließen.
VII - 2
