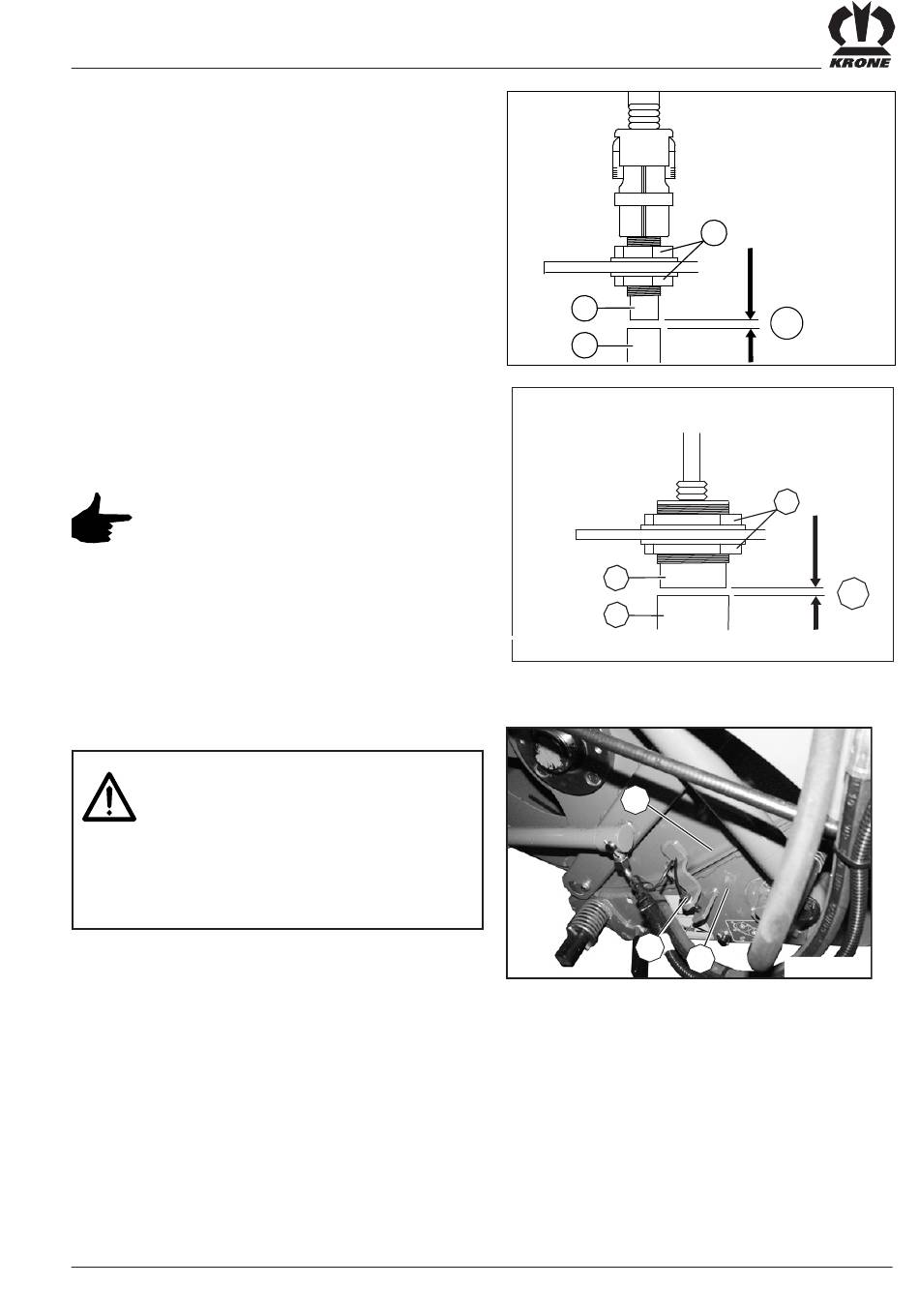

9.2.4 Einstellung der Sensoren

Namursensor d = 12 mm
Das Maß zwischen dem Geber (2) und dem Sensor (1)
muß "a" = 2 mm betragen.
Einstellung
• Muttern an beiden Seiten des Sensors lösen.
Muttern verdrehen, bis Maß "a" = 2 mm erreicht ist.
•
• Muttern wieder anziehen.
Namursensor d = 30 mm
Das Maß zwischen dem Geber (2) und dem Sensor (1)
muß "a" = 4 mm betragen.
Bei Sensor "Netz läuft" (B2) muss der
Abstand auf 2mm eingestellt werden.
Einstellung
• Muttern an beiden Seiten des Sensors lösen.
Muttern verdrehen, bis Maß "a" = 4 mm erreicht ist.
•
• Muttern wieder anziehen.
Sensor Position Messerboden (B8)
Bei der Einstellung des Sensors (1) für die
Position des Messerbodens muss die
Messerlade (2) bündig am Schneidwerks-
gehäuse (3) anliegen. Deshalb müssen
vorhandene Verschmutzungen in diesem
Bereich vor der Einstellung entfernt wer-
den, um Schäden an der Maschine zu
vermeiden.
Wartung
3
1
2
1
2
3
1
2
a
BP-VFS-088-1
3
a
BPXC0172
COM00022
IX - 7
