Grundeinstellungen und Bedienung

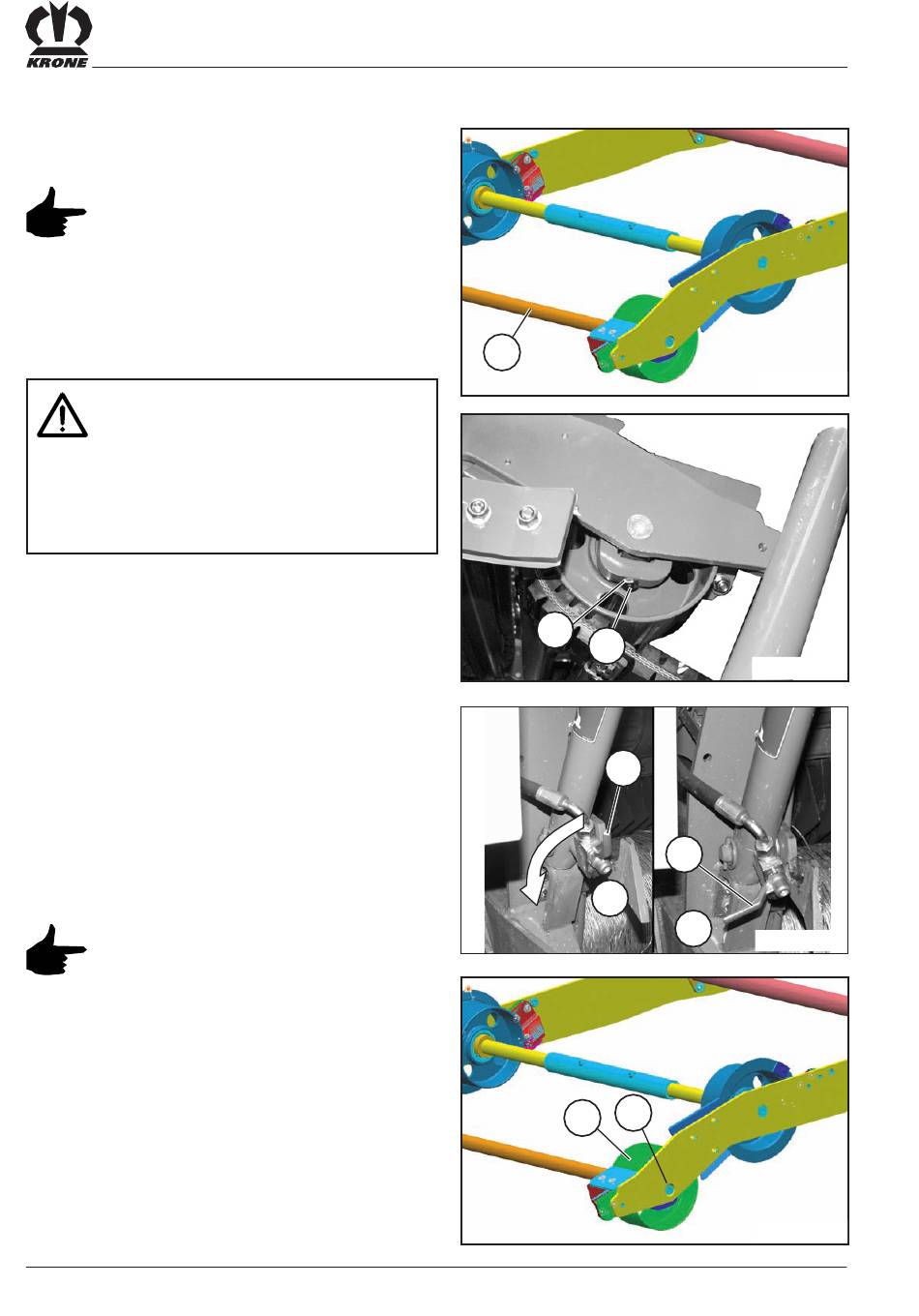

5.9 Riemenlauf für den hinteren Roll-
boden einstellen
(COMPRIMA V150/V180)
Sollte der hintere Powerbelt an den Anlauf-
platten einseitig stark anlaufen, kann der
Riemenlauf mit der gekröpften Achse (1) im
Bereich der hinteren Doppelschwinge
korrigiert werden.
Dazu
•
Heckklappe öffnen.
Unfallgefahr!
Geöffnete Heckklappe gegen unbeabsichtig-
tes Schließen sichern.
•
Absperrhahn (1) des linkenHub-
zylinders von Position (a) in Position (b)
schwenken.
•
Mutter (4) und Gewindestift (5) demontieren.
•
An einer Seite die Senkschraube (3) M16x30 lösen.
•
An der anderen Seite die Senkschraube (3) durch eine
Sechskantschraube M16x50 tauschen und bis auf
Gewindegrund eindrehen.
•
Anschließend über Verdrehen der Sechskantschraube
M16x50 (ca.10 Grad) den Riemenlauf gleichmäßig
einstellen (gekröpfte Achse wird verdreht).
•
Maschine starten. Sichtkontrolle ob Riemenlauf gleich-
mäßig zu den Umlenkrädern (2) läuft. Ist dies nicht der
Fall, Maschine zum Stillstand bringen und
Sechskantschraube M16x50 mit Welle erneut um ca.
10 Grad drehen.
•
Maschine starten. Sichtkontrolle, ob Riemenlauf nun
gleichmäßig zu den Umlenkrädern (2) eingestellt ist.
Ggf. Vorgang wiederholen bis der Riemenlauf gleichmä-
ßig eingestellt ist.
Sechskantschraube M16 x 50 nur bei
Stillstand der Maschine verdrehen.
Ist der Riemenlauf gleichmäßig eingestellt:
•
die Senkschraube M16x30 sowie die Gewindestifte und
Muttern auf einer Seite der Maschine fest anziehen.
•
Dann die Sechskantschraube M16x50 gegen die
Senkschraube M16x30 tauschen.
•
Anschließend Gewindestift (5) und Mutter (4) fest
anziehen.
V - 22
1
4
5
1
a
3
2
VPN00014_2
VPN00014_4
1
b
CPK00230_2
VPN00014_3
