Anbau - Krone COMPRIMA CF 155 XC Betriebsanleitung

Komfortbedienung
6.2

Anbau

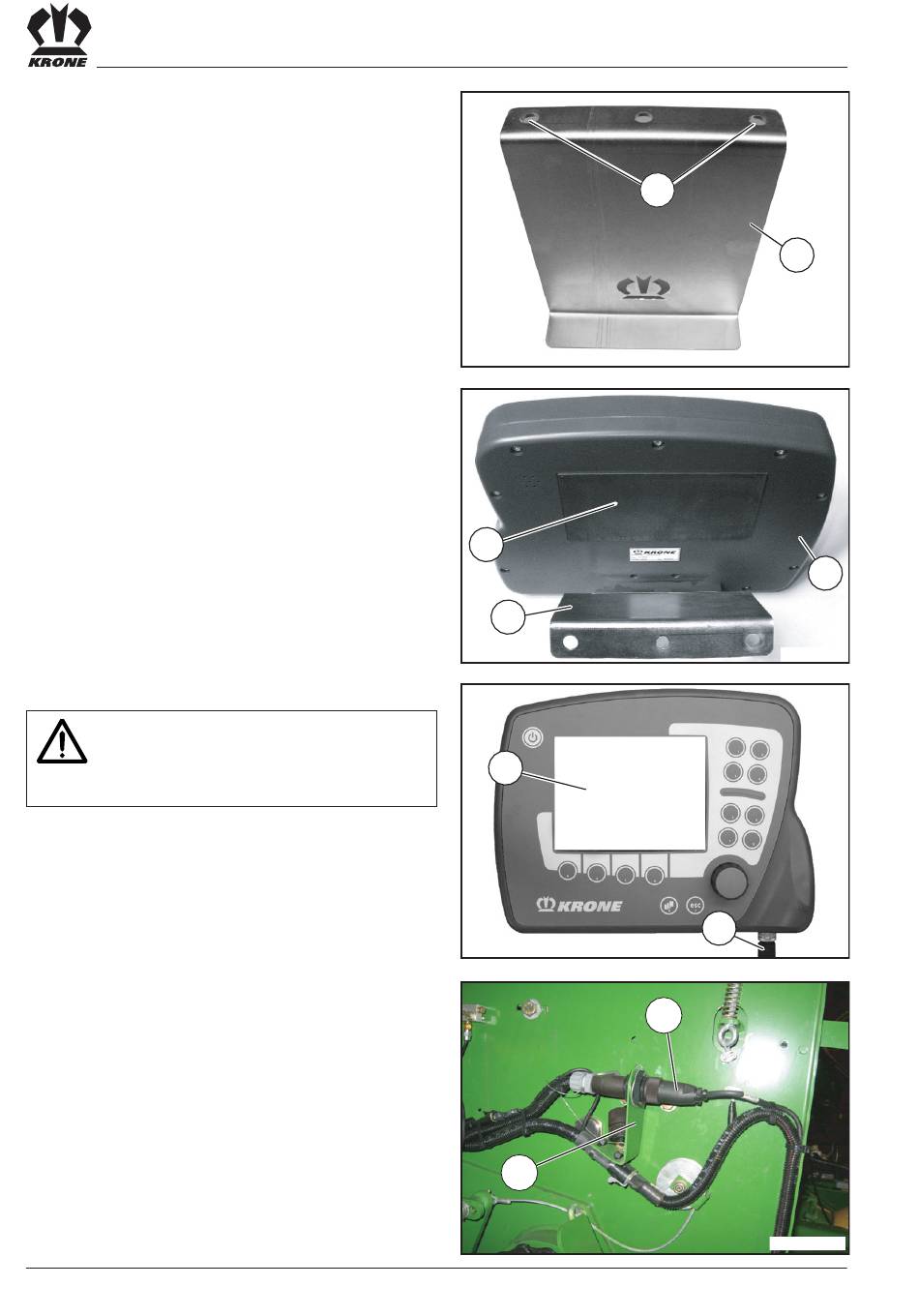

Die Bedieneinheit mit der Halterung (1) im Sichtbereich
des Fahrers montieren.
Befestigung
• Halterung (1) unter Verwendung der vorhandenen
Bohrungen (2) befestigen.
Bedieneinheit montieren
• Bedieneinheit (3) mit den auf der Rückseite befindli-
chen Bohrungen auf die Halterung (1) aufsetzen und an
die Halterung (1) drücken. Die Bedieneinheit (3) wird
durch die Magnetplatte (4) an der Halterung (1) fixiert.
Spannungsversorgung
Bei der Montage darauf achten, dass
die Verbindungskabel nicht spannen
oder mit den Traktorrädern in
Berührung kommen.
• Spannungsversorgungskabel (12 V) Traktor- und
Maschinenseitig an der 3-poligen Stromsteckdose (DIN
9680) anschließen. Maschinenseitig befindet sich die
Steckdose an der vorderen Blechverkleidung (5).
Bedieneinheit
• Mitgeliefertes Kabel an die Buchse (6) an der vorderen
Blechverkleidung und an die Buchse (2) der Bedien-
einheit anschließen.
VI - 2
2
4
1
2
5
1
ZX000027
3
ZX000029
3
BPK40480
2
RPK50600
