Wartung
9.7

Eigenhydraulik

Allgemeines
Die Pumpe der Eigenhydraulik wird über ein Getriebe direkt von der Zapfwelle angetrieben. Der Hydrauliktank befindet
sich auf der linken hinteren Maschinenseite. Der Hydraulikfilter der Eigenhydraulik befindet sich vorne links an der
Maschine. Die Steuerventile befinden sich am Folienkasten an der linken Maschinenseite.

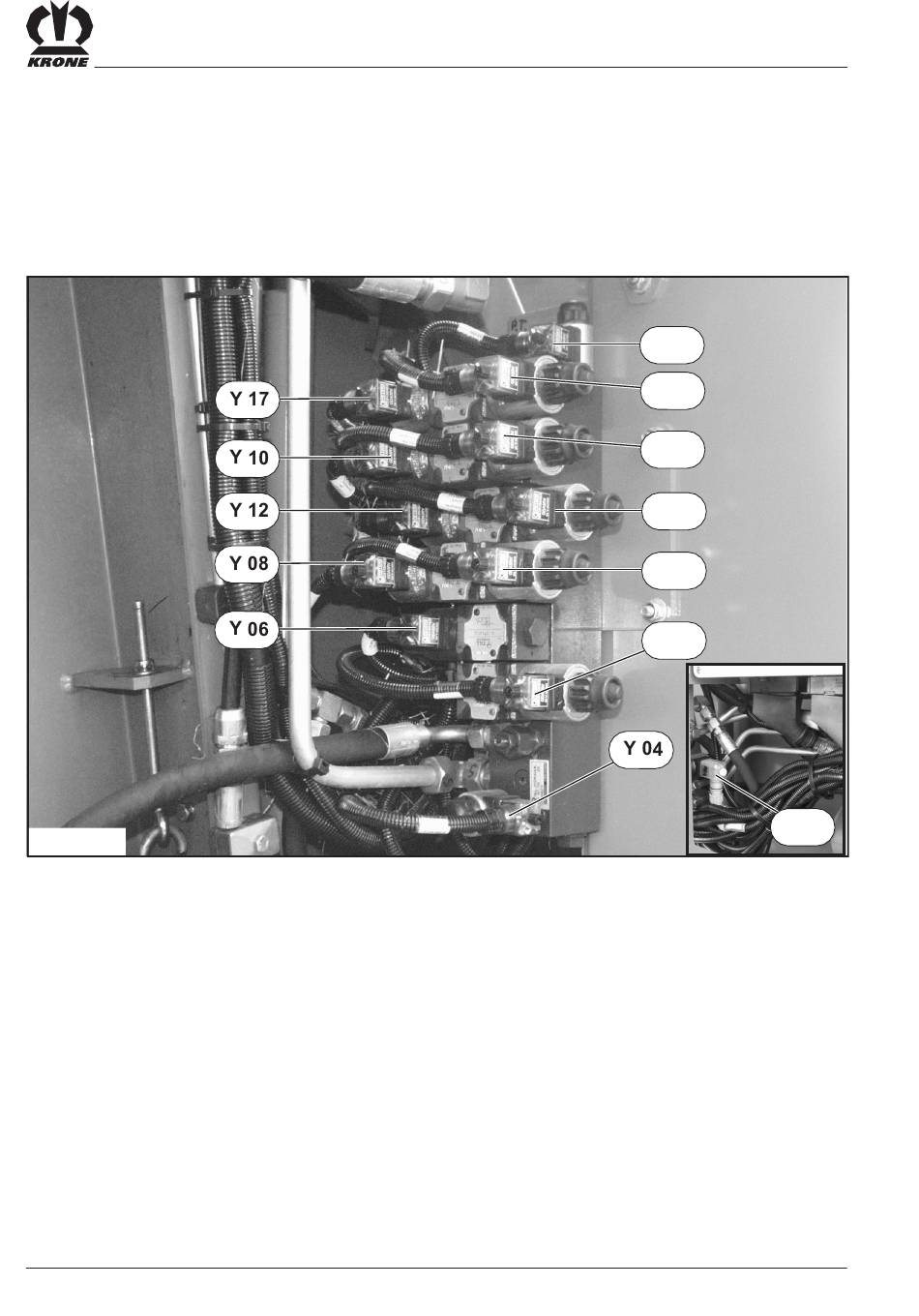

Bauteile
CPN00020_2
Y04 Funktion I (S10)
Y05 Ventil Block (S11)
Y06 Regelventil Wickelarm (S1)
Y07 Ballenkammer schließen (S2)
Y08 Ballenkammer öffnen (S3)
Y10 Schwenktisch vor (S7)
Y11 Schwenktisch zurück (S6)
IX - 20
Y12 Übergabe vor (S5)
Y13 Übergabe zurück (S4)
Y14 Folienriss (S12)
Y15 Haltearme lösen (S13)
Y16 Haltearme öffnen (S8)
Y17 Haltearme schließen (S9)
Y 15
Y 16
Y 11
Y 13
Y 07
Y 05
Y 14
