5.5.1 Antriebswelle vorn höher setzen
Nur bei COMPRIMA CV150 XC
Falls sich hinter dem Garnkasten Futter ansammelt und
nicht in Ballenkammer transportiert wird, kann die An-
triebswelle vorn höher gesetzt werden.
Die Antriebswelle muss an beiden Seiten
hochgesetzt werden.
Vor dem Hochsetzen der Antriebswelle die
Hydraulikanlage drucklos schalten.
Beim Absetzen der Antriebswelle besteht
Quetschgefahr.
Es dürfen sich keine Personen im
Gefahrenbereich aufhalten.
Vor dem Umbau den Abstreifer an der
Antriebswelle demontieren und nach dem
Umbau 30 mm höher wieder montieren.

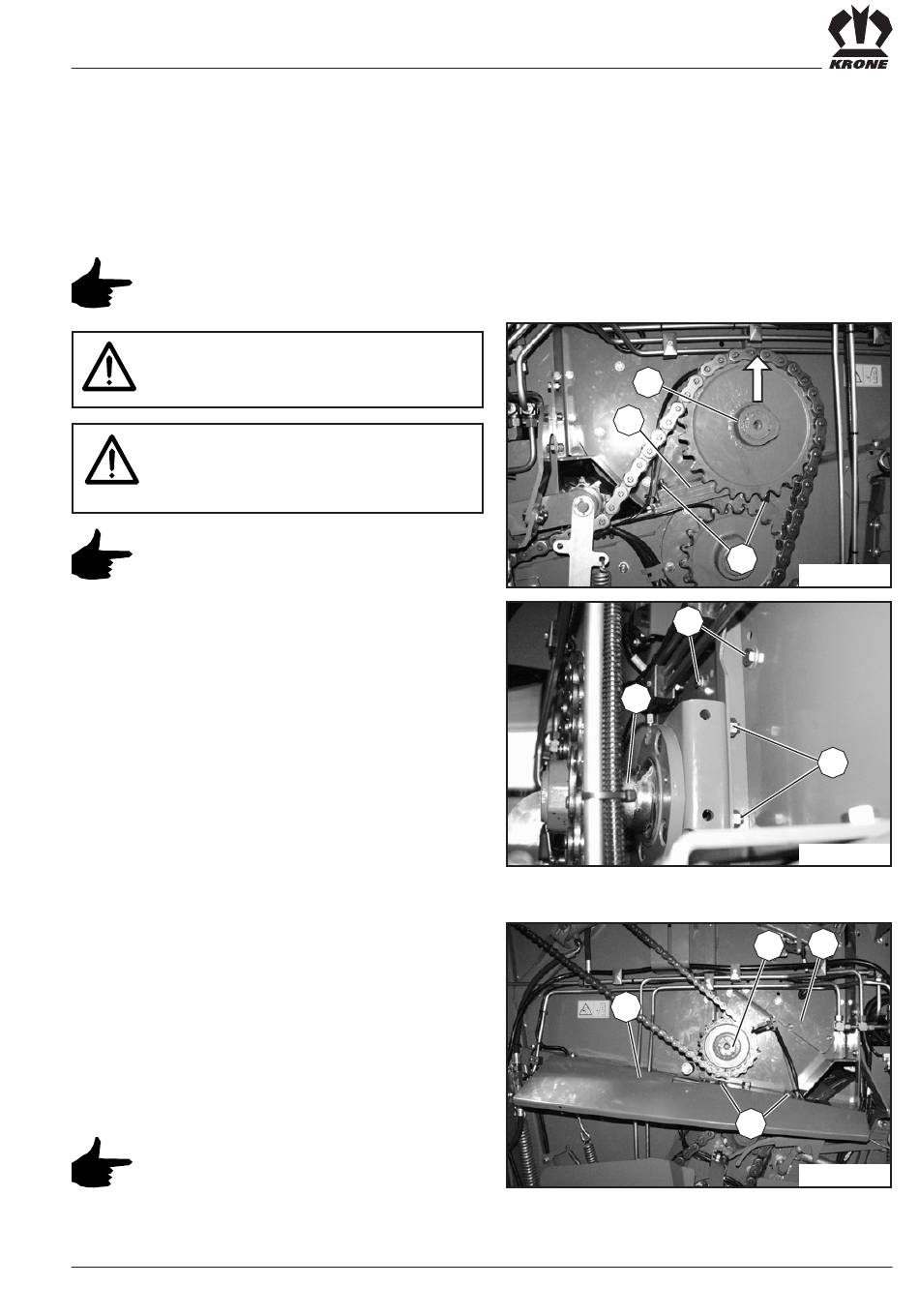

Antriebswelle höher setzen:
linke Seite (in Fahrtrichtung):
• Abstreifer an der Antriebswelle demontieren
• Die Schraubverbindungen (1), (3) und (4) lösen und die
Schrauben entfernen
• Die drei Unterlegplatten (2) entnehmen
• Antriebswelle (5) mit geeignetem Hebezeug ein Stück
nach oben heben
• Die drei Unterlegplatten (2) auf dem Lagerbock der
Antriebswelle positionieren
• Antriebswelle vorsichtig aufsetzen und mit Schrauben,
Scheiben und Muttern (1), (3), (4) fixieren
Antriebswelle höher setzen:
rechte Seite (in Fahrtrichtung):
• das Blech (6) demontieren
• Die Schraubverbindungen (1) lösen und die Schrauben
entfernen
• Die drei Unterlegplatten (2) demontieren.
• Antriebswelle (5) mit geeignetem Hebezeug ein Stück
nach oben heben
• Die drei Unterlegplatten (2) auf dem Lagerbock der
Antriebswelle (5) positionieren
• Antriebswelle aufsetzen und mit Schrauben, Scheiben
und Muttern (1) fixieren
Falls die Kettenlänge nach dem Höher-
setzen nicht mehr ausreicht, kann die
Kettenlänge durch das mitgelieferte
gekröpfte Kettenglied angepasst werden.
Grundeinstellung und Bedienung
linke Seite
2
rechte Seite
6
5
1
3
5
5
1
COM00023
4
COM00024
2
COM00025
V - 9
