Vor und nach dem Arbeitseinsatz

3.5 Ballenwender

3.5.1

Inbetriebnahme

Gefahr!
Unerwartete Bewegung der Maschine
Auswirkung: Lebensgefahr oder schwere
Verletzungen.
• Einstellarbeiten grundsätzlich nur bei
ausgeschaltetem Antrieb und still-
stehendem Motor vornehmen!
• Motor abstellen
• Zündschlüssel abziehen.
• Maschine gegen Wegrollen sichern

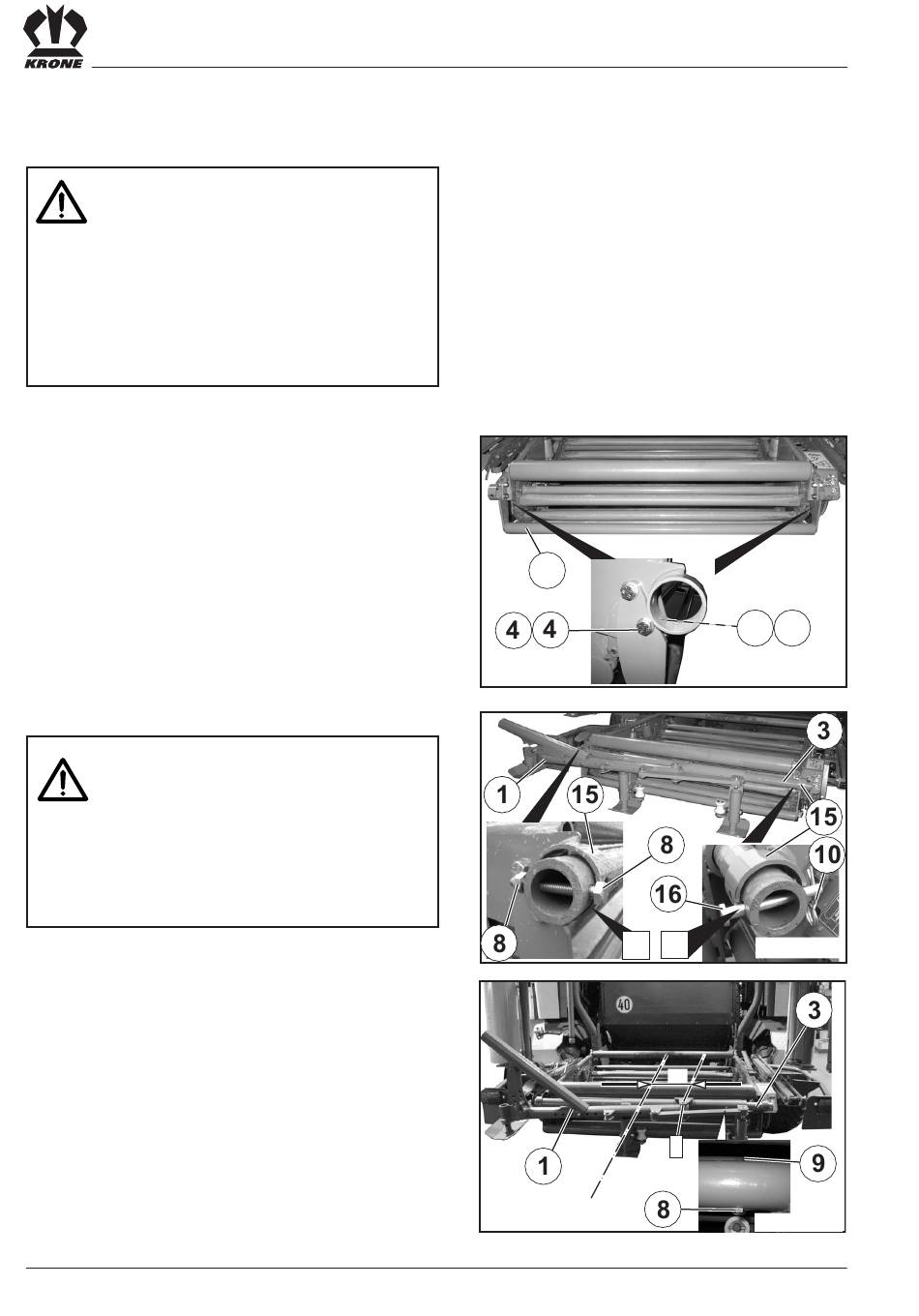

3.5.1.1 Anschlag / Halterohr montieren

• Das Ballentuch vom Schwenktisch abbauen und für
einen späteren Rückbau an einem geschützten Platz
aufbewahren.
• Anschlag (2) mit Schrauben (4), Scheiben (5),
Sperrkantscheiben (6) und Muttern (7) rechts und links
am Schwenktisch montieren.
• Halterohr (3) von außen durch Halterung (15) (Lochreihe
des Halterohres muss in Fahrtrichtung nach rechts
weisen) führen.
• Halterohr (3) durch Ballenwender (1) führen und weiter
durch die Halterung (15) an der anderen Seite des
Schwenktisches führen.
• Halterohr (3) in Fahrtrichtung links durch Schraube (8)
und Mutter (9) und in Fahrtrichtung rechts durch Bolzen
(16) und Federstecker (10) sichern.
Achtung!
Halterohr (3) falsch gesichert
Auswirkung: Schäden an der Maschine
Vergewissern Sie sich, dass das Halterohr
(3) an der richtigen Stelle (Pos. a) durch die
Schraube (9) (links) bzw. Federstecker (10)
(rechts) gesichert ist.
Niemals das Halterohr (3) durch Bohrungen
der Halterungen (15) sichern.

3.5.1.2 Ballenwender positionieren

• Ballenwender (1) auf dem Halterohr (3) nach rechts
schieben, bis der Drehpunkt (I) des Ballenwenders ca.
a = 200 mm rechts außerhalb der Maschinenmitte liegt
(mittige Bohrung des Halterohres (3)).
• Ballenwender (1) in dieser Position mit Schraube (8)
und Mutter (9) fixieren.
III - 10
2
a a
a
I
6 7
COBW0002_1
COBW0004_1
COBW00017
