Wartung
9.4.4

Pick-up

Vorsicht Quetschgefahr!
Pick-up bis auf den Boden absenken.
9.4.4.1 Hauptantrieb Pick-up / Antrieb Pick-
up

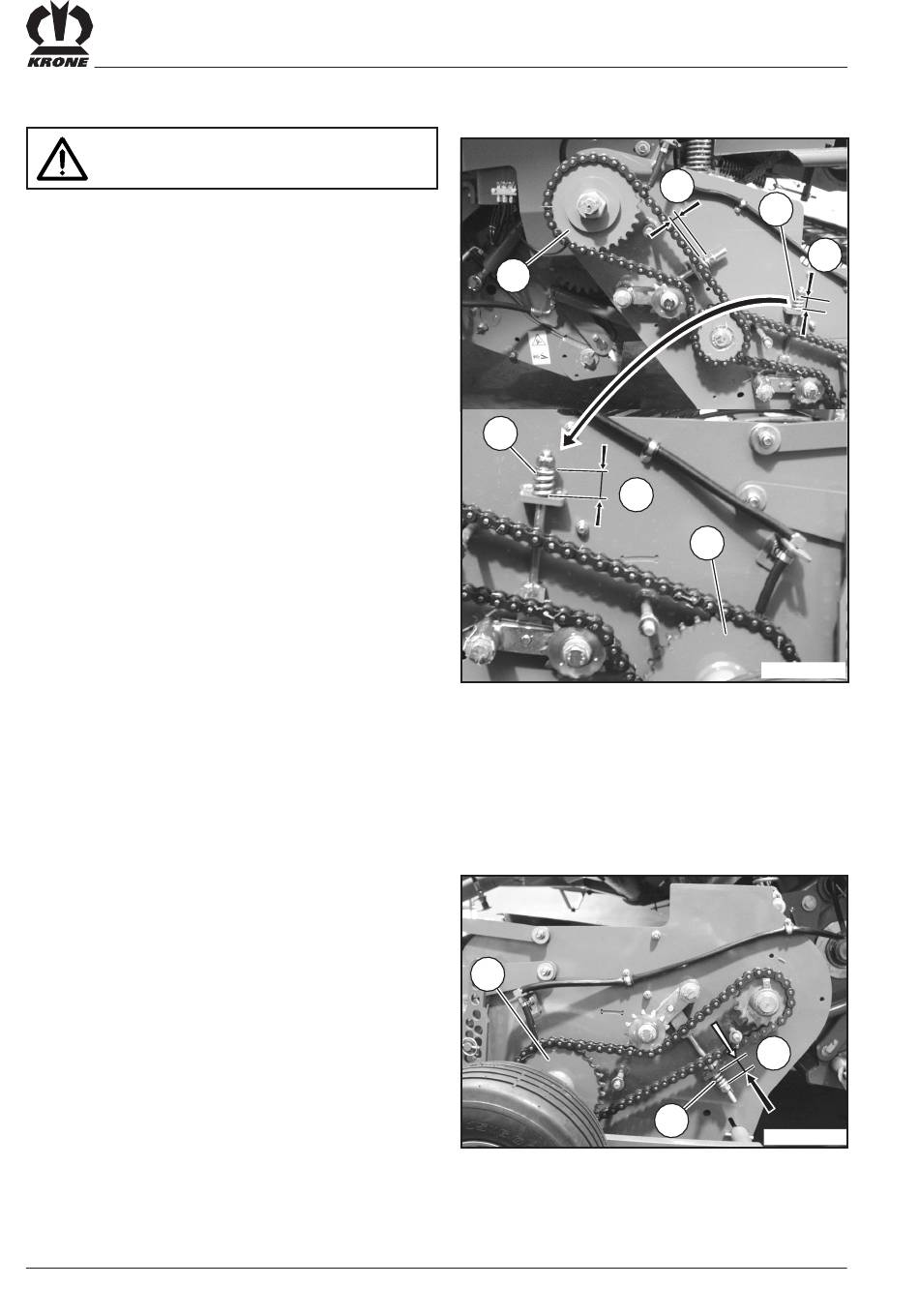

Der Hauptantrieb Pick-up (1) und der Antrieb Pick-up (2)
befinden sich an der Pick-up auf der rechten Maschinen-
seite. Die Antriebsketten werden mittels dem Spann-
elementen (3) gespannt.
Hauptantrieb Pick-up:
• Kettenspannung prüfen
Gespannte Federlänge a= ca.30 mm
• Kettenspannung korrigieren
Federspannung der Druckfeder (3) erhöhen bzw. verrin-
gern, bis Abstand a= ca. 30 mm eingestellt ist.
Antrieb Pick-up:
• Kettenspannung prüfen
Gespannte Federlänge a= ca.30 mm
• Kettenspannung korrigieren
Federspannung der Druckfeder (3) erhöhen bzw. verrin-
gern, bis Abstand a= ca. 30 mm eingestellt ist.
9.4.4.2 Förderschneckenantrieb links
Der Antrieb Förderschnecke links (1) befindet sich an der
Pick-up auf der linken Maschinenseite.
Die Antriebskette wird mittels dem Spannelement (2)
gespannt.
Kettenspannung prüfen
Gespannte Federlänge a= ca.30 mm
Kettenspannung korrigieren:
• Federspannung der Zugfeder (2) erhöhen bzw. verrin-
gern, bis Abstand a= ca. 30 mm eingestellt ist.
IX - 16
1
3
a
1
a
3
a
2
RPN00056
a
2
RPN00057
