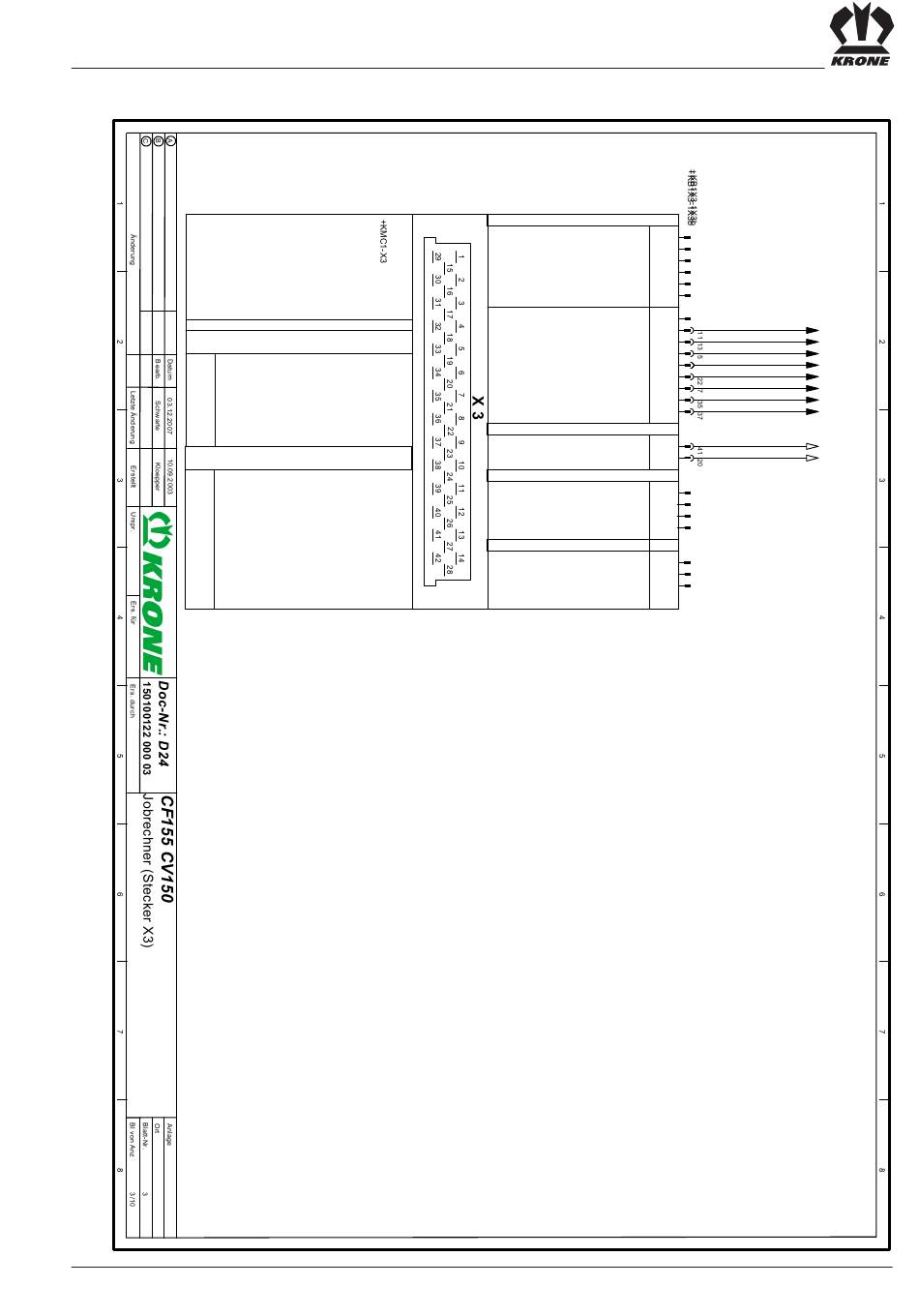

EINGÄNGE
X3_40 Ballen auf Heber
DIG_13_FRQ
X3_19 Heber unten
DIG_20
X3_23
MULTI_2
X3_26
MULTI_3
X3_3 Mengenventil
STROM_2
X3_31 Block-Umlauf
STROM_3
X3_33 Schwenktisch vor
STROM_4
AUSGÄNGE
X3_2 Regelventil Wickelarm
PWMLA_2
X3_4 Schwenktisch zurück
PWMLA_3
X3_8 Haltearm sperren
PWMLA_5
X3_10 Übergabe vor
PWMLA_6
Haltearme öffnen
X3_21 PWMLA_7
X3_12 Übergabe zurück
PWMLA_9
X3_30 Block-Umlauf
PWMLA_11
Schwenktisch vor
X3_32 PWMLA_12
X3_6 Ballenkammer zu
LA_2
X3_34 Haltearme schliessen
LA_3
X3_36 Haltearme lösen
LA_4
Versorgung
+12V1FU_L Versorgung
+12V1FU_L Versorgung über FU1(25A)
+12V2FU_L Versorgung über FU2 (25A)
GND
Masse 12V Versorgung
GND
Masse 12V Versorgung
GND
Masse 12V Versorgung
GND_L Masse 12V Versorgung
GND_L Masse 12V Versorgung
GND_L Masse 12V Versorgung
GND_L Masse 12V Versorgung
/7.2
GND_L Masse 12V Versorgung
/6.7
GND_L Masse 12V Versorgung
GND_L Masse 12V Versorgung
GND_L Masse 12V Versorgung
/8.7
GND_L Masse 12V Versorgung
/8.6
Versorgung Digitalsensoren
/9.4
DIG_GND_13 Digitalsensor 13
DIG_GND_20 Digitalsensor 20
Versorgung Analogsensoren
/8.7
/9.5 +8VANA Analogspannung
/10.2 +8VANA Analogspannung
/9.6 GND_ANA GNDAnalogsensoren
/10.6 GND_ANA GND Analogsensoren
/9.7
CAN 2
/8.6
/9.4 CAN_2-H
/9.1 CAN_2-L
/10.7 TERMI_2
/10.4
Anhang
X3_14
X3_42
X3_28
X3_1
X3_15
X3_29
X3_9
3 Y12 GND 1X3_11
/9.6
X3_11
3 Y13 GND 1X3_13
/9.7
X3_13
3 Y07 GND 1X3_5
/9.1
X3_5
3 Y18 GND 1X3_18
X3_18 /10.2
3 Y16 GND 1X3_22
/10.6
X3_22
3 Y11 GND 1X3_7
/9.5
X3_7
3 Y17 GND 1X3_35
/10.7
X3_35
3 Y15 GND 1X3_37
/10.4
X3_37
3 B27 GND 1X3_41
X3_41 /7.2
3 B26 GND 1X3_20
X3_20 /6.7
X3_24
X3_27
X3_16
X3_25
X3_38
X3_39
X3_17
