Alle Arbeiten an der Elek-
i
trik müssen DURCH PER-
SONAL AUSGEFÜHRT
WERDEN, DAS IM BE-
SITZ DER ERFORDERLI-
CHEN GESETZLICHEN
ERFORDERNISSE ist,
geschult und in die mit
diesen Arbeitsgängen
verbundenen Gefahren
eingewiesen wurde.
Die Geräte werden werkseitig vollständig mit
den notwendigen Kabeln vorgerüstet und
die Kabeln müssen nur noch an das Strom-
versorgungsnetz angeschlossen werden.
Darüber hinaus wird empfohlen zu überprü-
fen, ob die Eigenschaften des Stromnetzes
den in der Tabelle der elektrischen Daten
angegebenen Stromaufnahmen entspre-
chen, dabei müssen auch möglicherweise
gleichzeitig in Betrieb befindliche Maschinen
mitberücksichtigt werden.

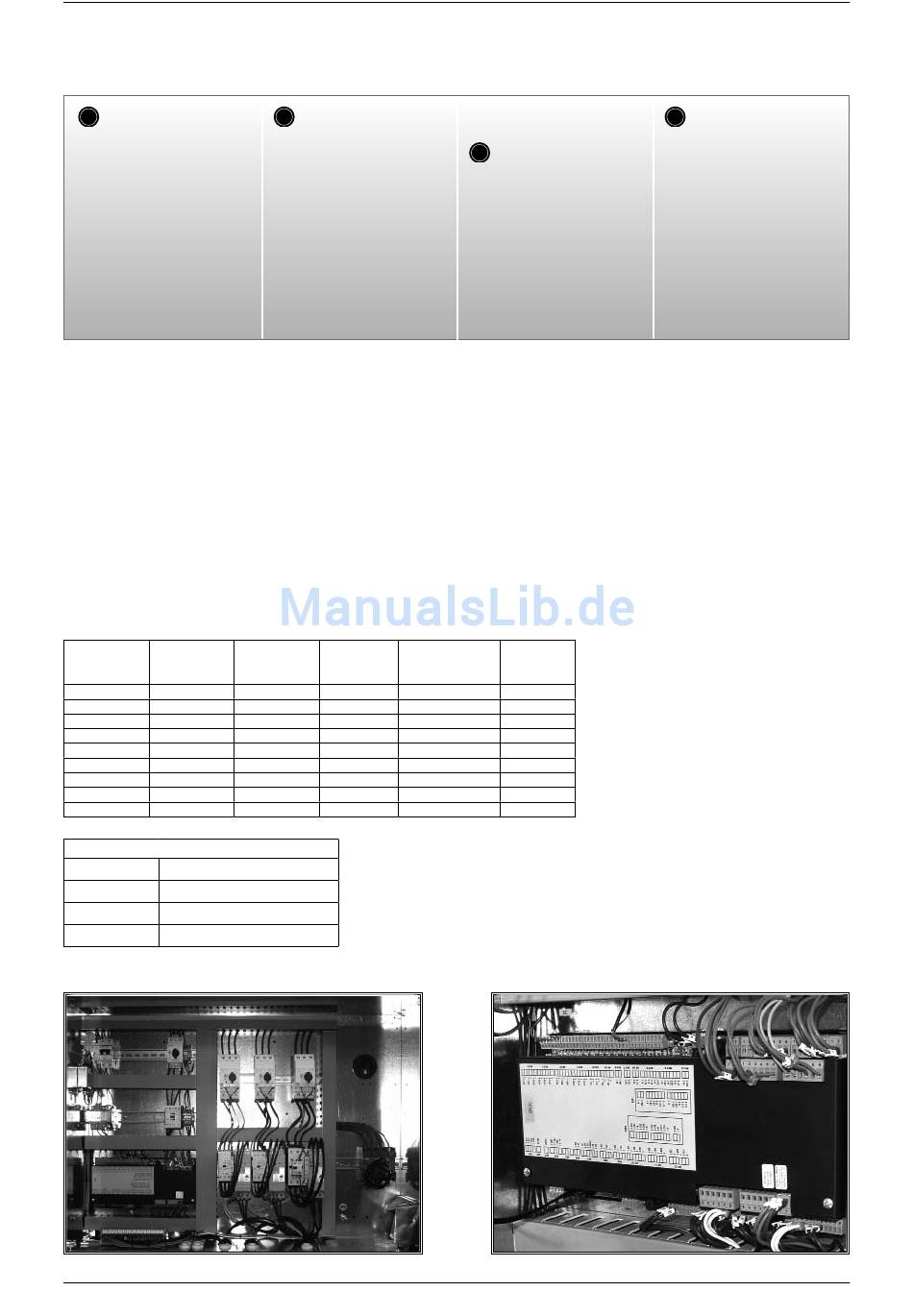

24.3. ELEKTRISCHE DATEN

MODELL VERSION
0750 ALLE
0800 ALLE
0900 ALLE
1000 ALLE
1250 ALLE
1400 ALLE
1500 ALLE
1650 ALLE
1800 ALLE
Legende
[ * ] Querschn. A Stromversorgung
Querschnitt B Fernbedienung
Masse Masse zur Maschine führen
IL Hauptschalter
Schaltschrank
46
Die Eigenschaften der
i
Stromleitungen und der
zugehörigen Bestandteile
müssen durch PERSONAL
FESTGELEGT WERDEN,
DAS FÜR DEN ENTWURF
ELEKTRISCHER ANLAGEN
unter Einhaltung der inter-
nationalen und nationalen
Bestimmungen des Instal-
lationsortes des Gerätes
zugelassen ist, die den zum
Zeitpunkt der Installation
24.2. STROMLEITUNGEN UND
ELEKTRISCHE DATEN ZUM
GERÄT
ANMERKUNG
Die Anschlusskabeln sind im Lieferum-
fang nicht enthalten.
Die in Tab. 24.2 angeführten Querschnitte
der Kabeln eignen sich für eine maximale
Länge von 50 m. Für größere Längen ob-
liegt es dem PLANUNGSVERANTWORT-
LICHEN die Stromversorgungsleitung und
QUERSCHN. A QUERSCHN. B
(Querschnitt PRO)
mm 2 mm 2
95 mm² 1,5 mm²
95 mm² 1,5 mm²
95 mm² 1,5 mm²
95 mm² 1,5 mm²
120 mm² 1,5 mm²
120 mm² 1,5 mm²
185 mm² 1,5 mm²
2x185 mm² 1,5 mm²
2x185 mm² 1,5 mm²
[ * ] Querschn. A
Stromversorgung 400V-3N-50Hz nur für 750 Größe
Stromversorgung 400V-3-50Hz von der 800 bis die 1800 Größe
gültigen gesetzlichen Be-
stimmungen entsprechen.
Für die Erfordernisse
i
der Installation unbe-
dingt den mit dem Gerät
gelieferten Schaltplan
einsehen. Der Schalt-
plan muss zusammen
mit den Handbüchern
sorgfältig aufbewahrt
werden und für weitere
Eingriffe am Gerät zur
Verfügung stehen.
Masse
IL
A
mm 2
50 mm² 200A
50 mm² 200A
50 mm² 250A
50 mm² 250A
70 mm² 315A
70 mm² 315A
95 mm² 350A
150 mm² 400A
150 mm² 400A
GR3
Es ist obligatorisch, die
i
Dichtheit des Gerätes
vor dem Erstellen der
elektrischen Anschlüs-
se zu prüfen und das
Gerät erst nach Been-
digung der Arbeiten an
Hydraulik und Elektrik
zu speisen.
den Erdungsanschluss entsprechend zu di-
mensionieren und zwar in Abhängigkeit von:
− der Länge
− dem Kabeltyp
− der Aufnahmeleistung und dem
Standort des Geräts, und der
Raumtemperatur.
ANMERKUNG:
Das Anzungsmoment aller Klemmen der
Stromleiter bei der ersten Inbetriebnah-
me und dann 30 Tage später prüfen.
Dann das Anzugsmoment aller Klemmen
der Stromleiter halbjährlich prüfen.
Locker sitzende Klemmen können eine
Überhitzung der Kabel und der Be-
standteile verursachen.
