KÜHLLEISTUNG UND AUFGE-
NOMMENE LEISTUNG
−"AUSFÜHRUNGEN
MIT
WIRKUNGSGRAD"
Die abgegebene Kälteleistung und die
elektrische Leistungsaufnahme unter
Bedingungen, die von den Nennbedin-
gungen abweichen, werden durch Mul-
tiplikation der Nennwerte (Pf, Pa) mit
den betreffenden Korrekturkoeffizien-
ten (Cf, Ca) berechnet.

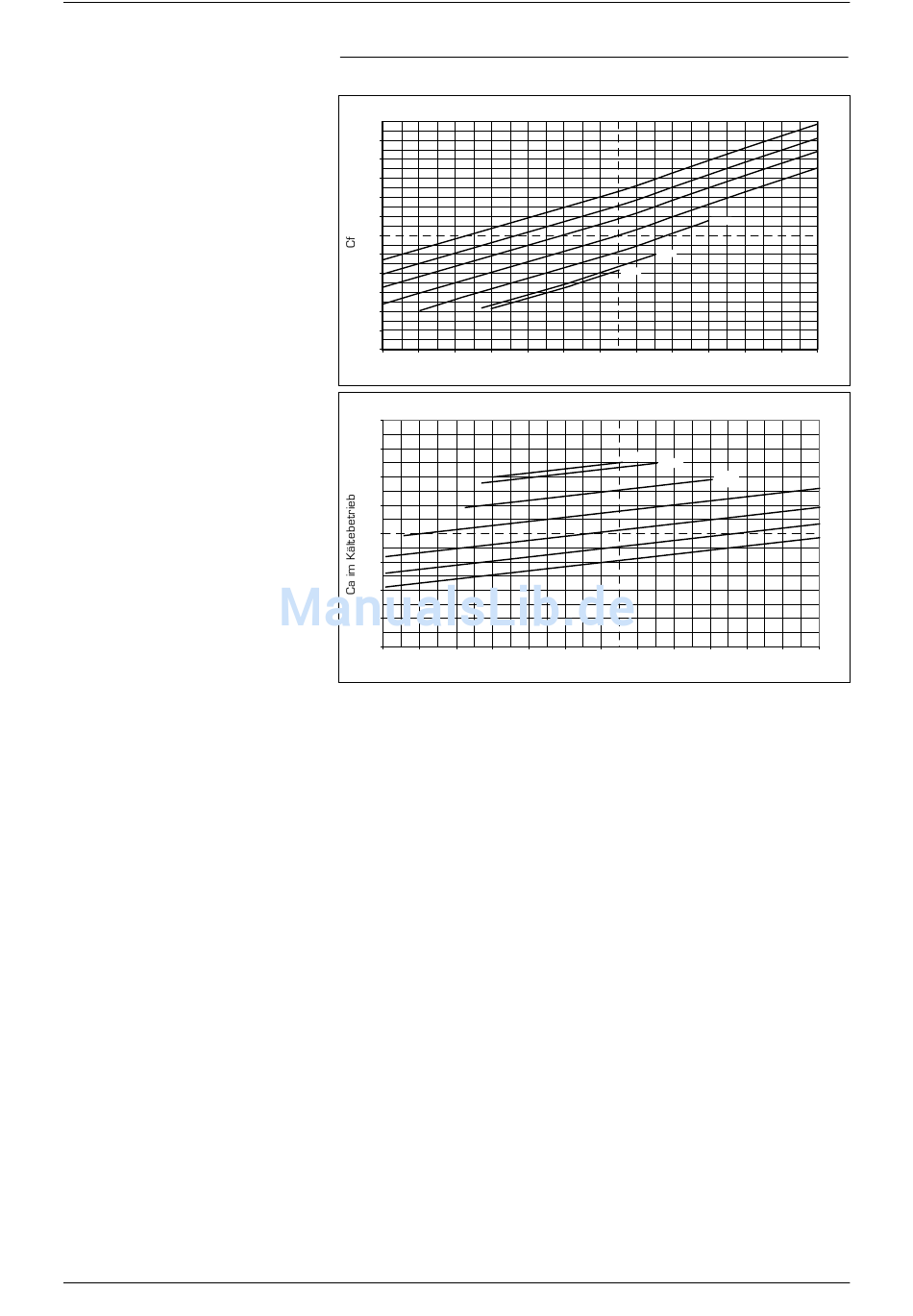

Die folgenden Diagramme ermöglichen
die Berechnung der Korrekturkoeffizi-
enten, die für die verschiedenen Geräte
im Kältebetrieb zu verwenden sind; auf
der Höhe jeder Kurve ist die jeweilige
Außenlufttemperatur angegeben, auf
die sie sich bezieht.
LEGENDE:
Cf: Korrekturkoeffizient der Kühlleistung
Ca: Korrekturkoeffizient der Leistungs-
aufnahme.
BEI VON 5 °C ABWEICHENDEN ∆t
Auf der Verdampferseite die Tab.
9.3. 1 verwenden, um die Korrektur-
faktoren der Kühlleistung und der
Leistungsaufnahme zu erzielen. Für
die Berücksichtigung der Verunreini-
gung der Austauscher sind die dem-
entsprechenden Verkrustungsfakto-
ren zu verwenden Tab. 9.4. 1 .
