5.3.

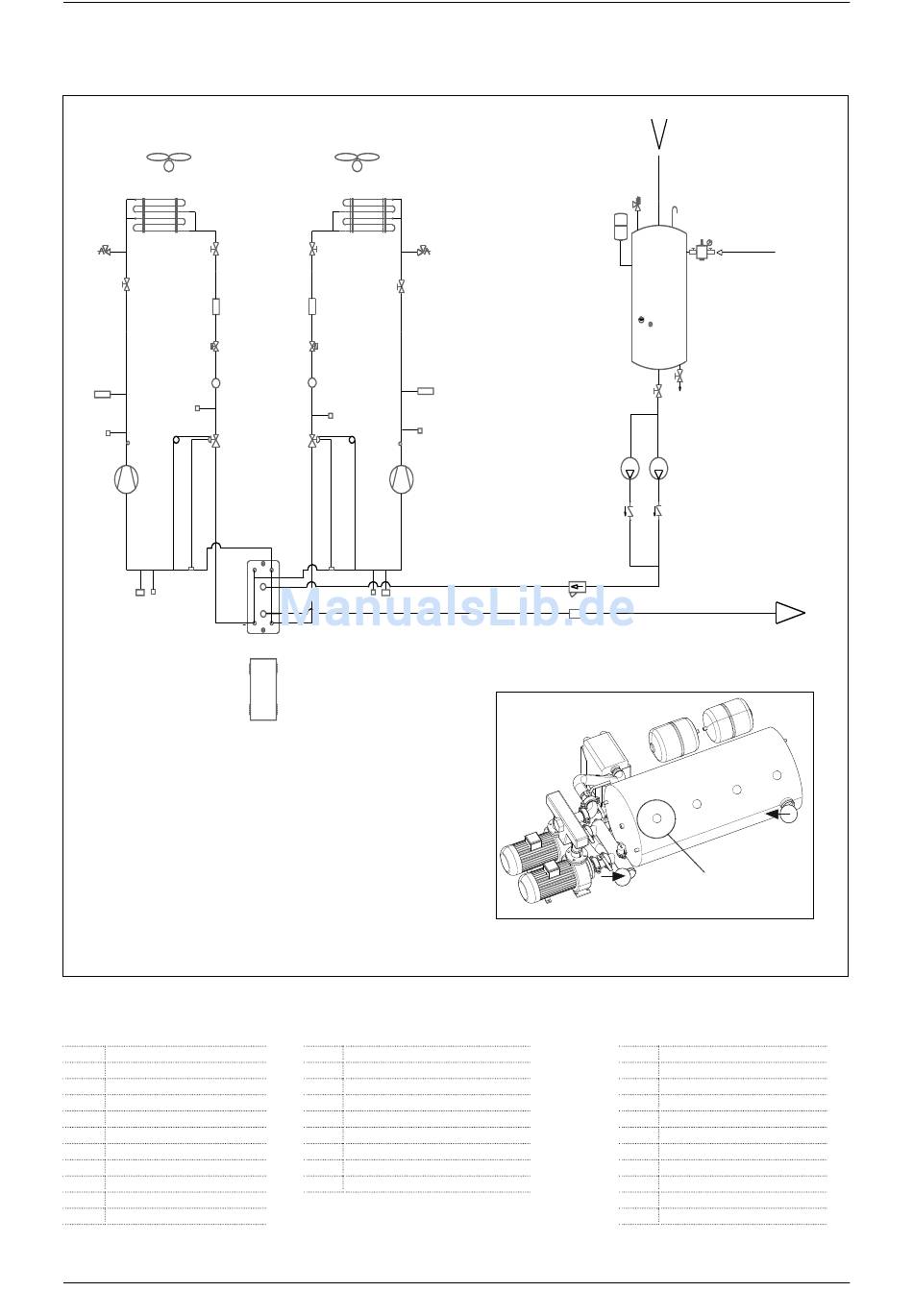

KÄLTEKREIS, WASSERKREIS
( A - E )
V
BAT
VSIC
RU
RU
FD
VS
IDL
AP
PP
PP
EQ
TGP
CP
BVT
BP
PP
NOTES:
Für alle Größen (ausgenommen die 750), für den Fall,
dass die Option Zusatzheizung verwendet wird, ist die
Wasser Durchflussrichtung entgegen der Standard
Version.
Somit befindet sich der Pufferspeicher unterhalb vom
Wärmetauscher
V
Abluftventilator
BAT
Wärmetauscher
VSIC
Sicherheitsventil
RU
Hahn
FD
Entfeuchtungsfilter
VS
Solenoidventil
IDL
Flüssigkeitsanzeige
AP
HD-Druckwächter
PP
Druckdose
EQ
Ausgleicher
TGP
Thermostat für druckseitiges Gas
8
V
BAT
RU
RU
FD
VS
IDL
PP
EQ
TGP
VT
VT
SIW
BVT
PP
BP
SC
SUW
QE
VT
Thermostatventil
CP
Verdichter
BVT
Kolben f. Temperaturventil
BP
ND-Druckwächter
SIW
Temperaturfühler Wassereintritt
SC
Austauscher
SUW Temperaturfühler Wasseraustritt
QE
Schaltschrank
FL
Strömungswächter
VSIC
AP
PP
CP
VSA
SF
VE
GR
SA
RE
SD
RU
RS
P
P
VNR
VNR
FM
FL
Option Zusatzheizung
Foro per resistenze
integrative
IN
VSA
Wasserschutzventil
VE
Expansionsgefäß
SF
Entlüftung
GR
Füllvorrichtung
SA
Wassertank
RE
Elektrischer Widerstand 300W
SD
Frostschutzfühler
RS
Abflussventil
P
Pumpe
VNR
Rückschlagventil
FM
Wasserfilter
zum Befüllen
OUT
