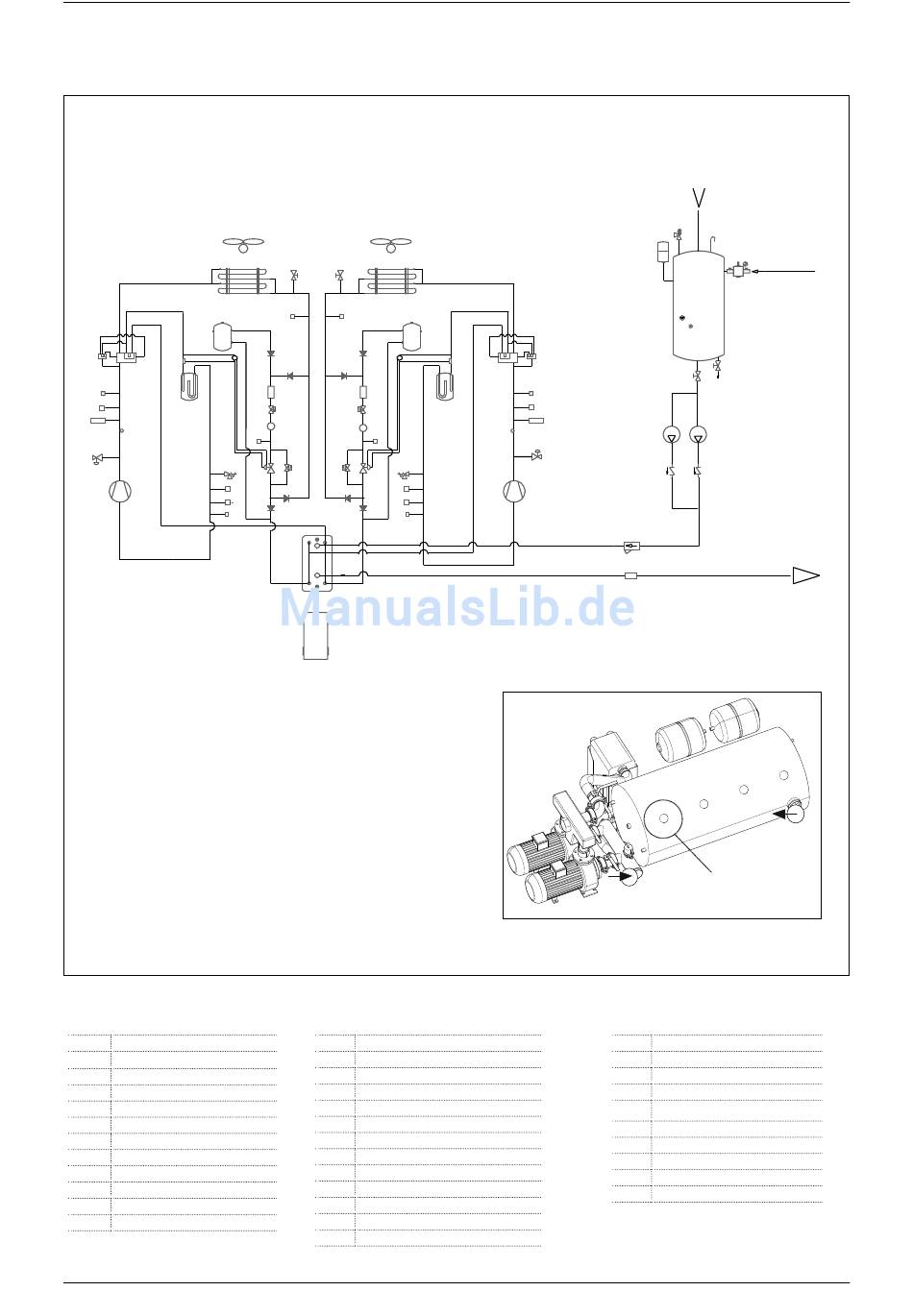

KÄLTEKREIS, WASSERKREIS
( HA - HE )
BAT
AL
EQ
VIC
BVT
VIC
PP
TAP
SEP
TGP
AP
VSIC
BP
CP
TBP
PP
NOTES:
Für alle Größen (ausgenommen die 750), für den Fall,
dass die Option Zusatzheizung verwendet wird, ist die
Wasser Durchflussrichtung entgegen der Standard
Version.
Somit befindet sich der Pufferspeicher unterhalb vom
Wärmetauscher
V
Abluftventilator
BAT
Wärmetauscher
RCS
Füll-/Ablasshahn
VIC
Zyklus-Umkehrventil
PP
Druckdose
TAP
Hochdruckgeber
AP
HD-Druckwächter
TGP
Thermostat für druckseitiges Gas
VSA
Wasserschutzventil
CP
Verdichter
BVT
Kolben f. Temperaturventil
SEP
Flüssigkeitsabscheider
V
V
RCS
RCS
BAT
PP
PP
AL
EQ
VU
VU
VU
VU
FD
FD
VS
VS
IL
IL
PP
PP
VT
VT
VSIC
VS
VS
BP
TBP
VU
VU
VU
VU
PP
SIW
SC
SUW
QE
VSIC
Sicherheitsventil
BP
ND-Druckwächter
TBP
Niederdruckgeber
AL
Flüssigkeitsspeicher
EQ
Ausgleicher
VU
Einwege-Ventil
SIW
Temperaturfühler Wassereintritt
SC
Austauscher
SUW Temperaturfühler Wasseraustritt
QE
Schaltschrank
VE
Expansionsgefäß
VSA
Wasserschutzventil
SF
Entlüftung
BVT
VIC
VIC
PP
TAP
SEP
AP
TGP
CP
VSA
SF
VE
GR
SA
zum Befüllen
RE
SD
RS
RU
P
P
VNR VNR
FM
FL
OUT
Option Zusatzheizung
Foro per resistenze
integrative
IN
GR
Füllvorrichtung
SA
Wassertank
RE
Elektrischer Widerstand 300W
SD
Frostschutzfühler
RS
Abflussventil
RU
Hahn
P
Pumpe
VNR
Rückschlagventil
FM
Wasserfilter
FL
Strömungswächter
