13. 1 . MAXIMAL-/MINDESTGEHALT
AN WASSER IN DER ANLAGE
13. 1 . 1 . Empfohlener Höchstwassergehalt
In der Tabelle 13.2 ist die in Litern ausge-
drückte, mit der Leistung des Ausdehnungs-
gefäßes kompatible maximale Wasser-Füll-
menge der Hydraulikanlage angegeben. Die
in der Tabelle angegebenen Werte beziehen
sich auf drei Höchst- und Mindesttempera-
turbedingungen des Wassers. Wenn die ef-
fektive Wassermenge in der Hydraulikanlage
(einschließlich Sammeltank, falls vorhanden)
unter Betriebsbedingungen höher ist als
der in der Tabelle angegebene Wert, muss
ein weiteres Ausdehnungsgefäß installiert
werden, bei dessen Bemessung die üblichen
Kriterien zu verwenden sind, unter Bezug auf
das zusätzliche Wasservolumen.
In den Tabellen 13.3 können die Werte der
maximalen Wassermenge der Anlage auch
für die anderen Betriebsbedingungen mit Gly-
kol-/Wassergemisch entnommen werden.
Die Werte werden errechnet, indem der
Bezugswert mit dem Korrekturfaktor
multipliziert wird.
13. 1 .2. Eichung Expansionsgefäß
Der Standardwert des Vorspanndrucks
des Ausdehnungsgefäßes beträgt 1,5 bar,
die Füllmenge beträgt 24 Liter, maximaler
Wert 6 bar.

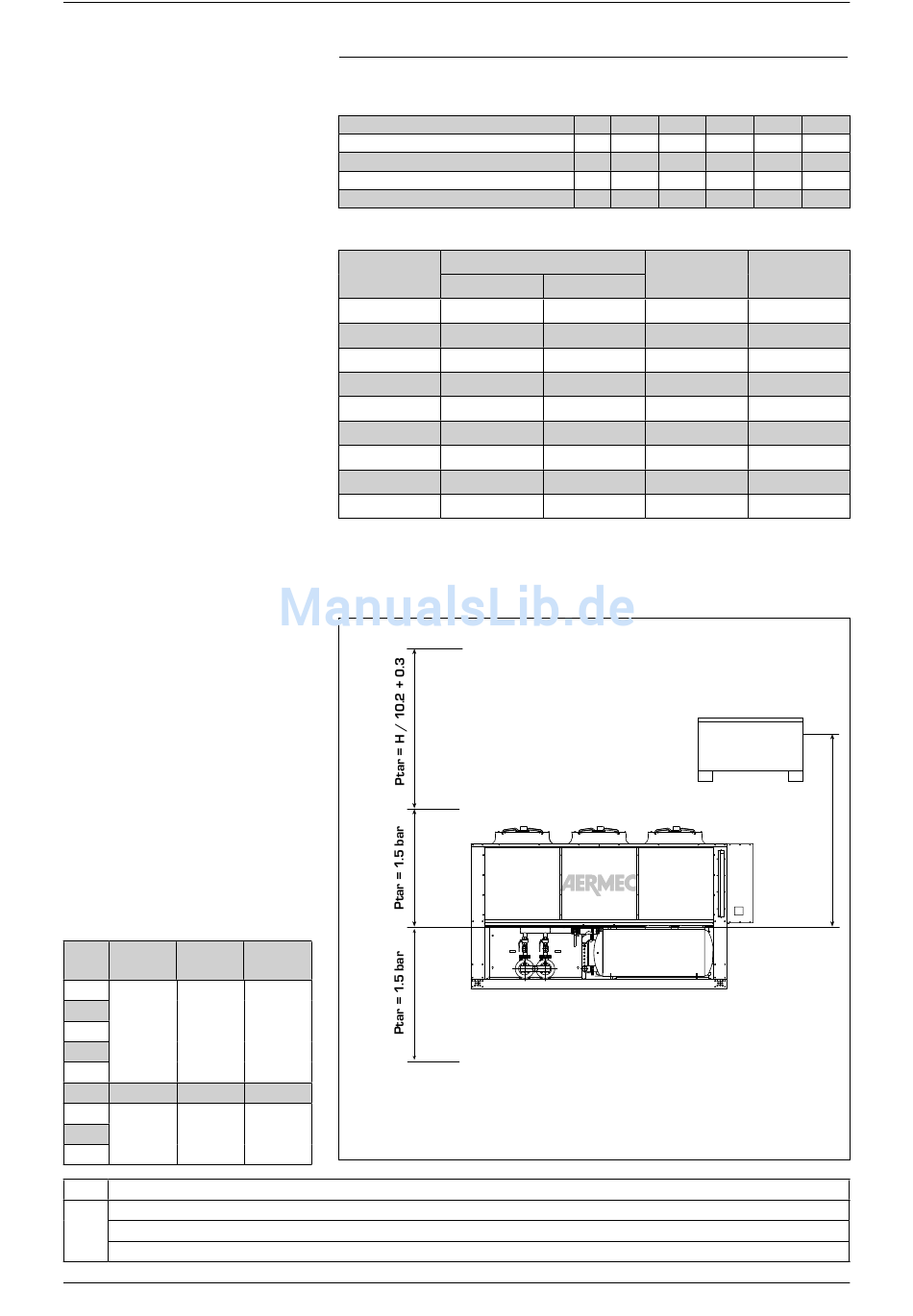

Die Eichung des Gefäßes muss in Abhän-
gigkeit vom maximalen Höhenunterschied
(H) vom Verbraucher (siehe Abbildung) an-
hand folgender Formel reguliert werden:
p (Eichung) [bar] = H [m] / 10,2 + 0,3.
Zum Beispiel, wenn der Wert des Hö-
henunterschieds H 20 m beträgt, ist der
Eichwert des Gefäßes 2,3 bar.
Wenn der mit dieser Rechnung ermittel-
te Eichwert unter 1,5 bar liegt (d.h. für H
< 12,25), ist die Standardeichung beizu-
behalten.
13.4. EMPFOHLENER MINDESTWAS-
SERGEHALT
Anz. Ver-
NRL (1) l/KW (2) l/KW
dichter
0750
0800
0900 4 4
1000
1250
1400 5 4
1500
1650 6 4
1800
(1) Mindestwassergehalt
Mindestwasserinhalt bei Prozessanwendungen oder Betrieb bei niedrigen Außentemperaturen und geringer Last
(2) Einstellung an der Wassertemperatur am Ausgang
Soll-∆t unter 5°C.
24

13. PUFFERSPEICHER

13.2.
Hydraulische Höhe
Eichung des Expansionsgefäßes
Bezugswert Wasserinhalt
Bezugswert Wasserinhalt
Bezugswert Wasserinhalt
13.3.
Wasser-Glykol-
Mischung
10%
10%
10%
20%
20%
20%
35%
35%
35%
Bezugs-Einsatzbedingungen:
(1) Kühlung: Max.Wassertemp. = 40 °C, Min.Wassertemp. = 4 °C.
(2) Heizung (Wärmepumpe): Max.Wassertemp. = 60 °C, Min.Wassertemp. = 4 °C.
(3) Heizung (Heizkessel): Max.Wassertemp. = 85 °C, Min.Wassertemp. = 4 °C.
H = 0 m
8
8 LEGENDE
(1) Sicher s t ellen, dass der höher e
Verbraucher einen Höhenunterschied
8
von 55 Metern nicht überschreitet.
H m 30
bar 3.2
l (1)
2. 1 74
l (2)
978
l (3)
510
Wassertemp. °C
max. mind.
40 -2
60 -2
85 -2
40 -6
60 -6
85 -6
40 -6
60 -6
85 -6
H max (1) = 55 m
H = 12.25 m
H min (2)
(2) Sicher s t ellen, dass der unt er e
Verbraucher den Gesamtdruck in die-
sem Punkt ertragen kann.
25 20 15 ≥ 12.25
2.8 2.3 1.8 1.5
2.646 3. 1 18 3590 3852
1190 1404 1616 1732
622 732 844 904
Korrekturkoeffizient Bezugsbedingung
0,507 (1)
0,686 (2)
0,809 (3)
0,434 (1)
0,604 (2)
0,729 (3)
0,393 (1)
0,555 (2)
0,677 (3)
H
