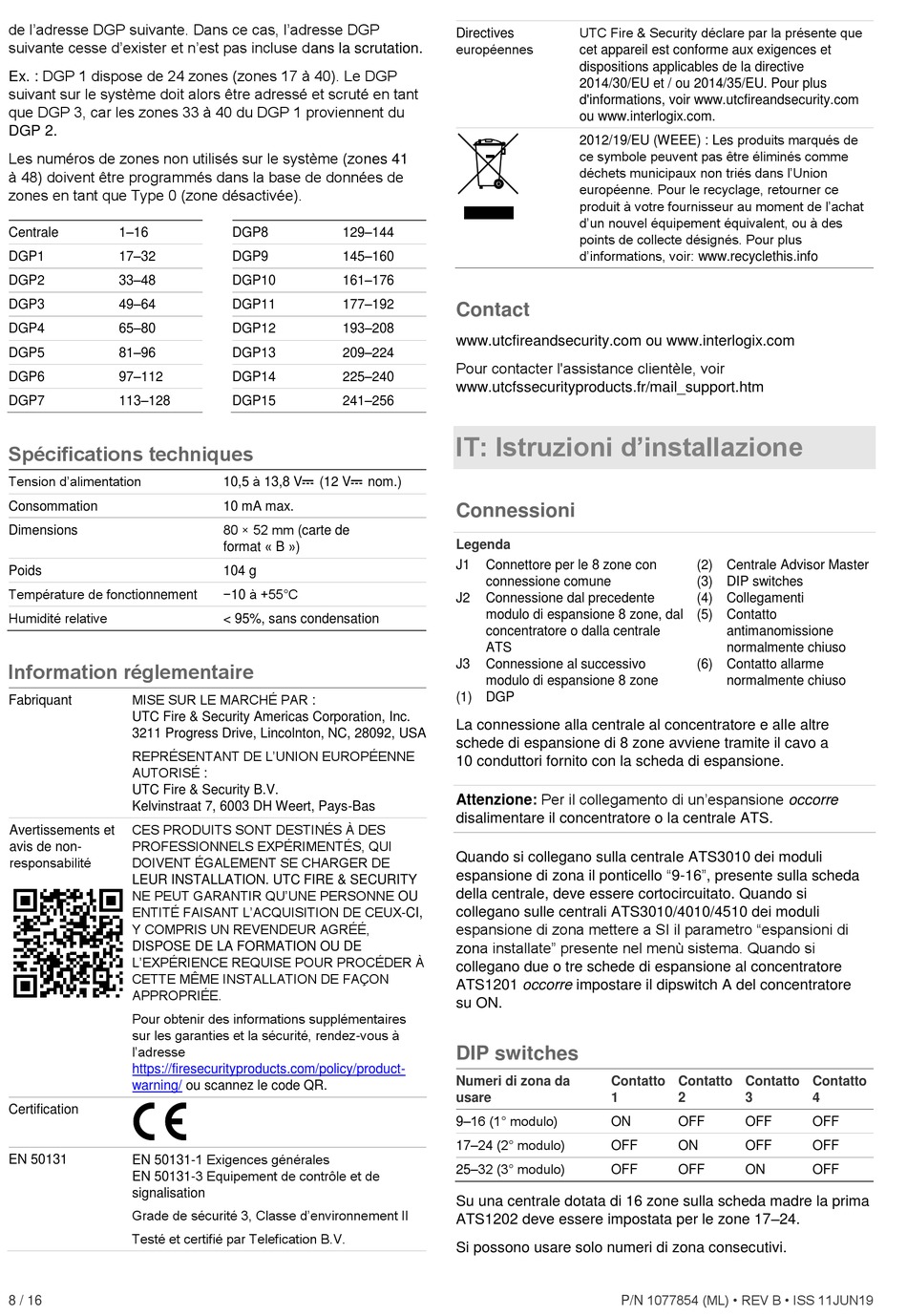

de l'adresse DGP suivante. Dans ce cas, l'adresse DGP
suivante cesse d'exister et n'est pas incluse dans la scrutation.
Ex. : DGP 1 dispose de 24 zones (zones 17 à 40). Le DGP
suivant sur le système doit alors être adressé et scruté en tant
que DGP 3, car les zones 33 à 40 du DGP 1 proviennent du
DGP 2.
Les numéros de zones non utilisés sur le système (zones 41
à 48) doivent être programmés dans la base de données de
zones en tant que Type 0 (zone désactivée).
Centrale
1–16
DGP1
17–32
DGP2
33–48
DGP3
49–64
DGP4
65–80
DGP5
81–96
DGP6
97–112
DGP7
113–128
Spécifications techniques
Tension d'alimentation
Consommation
Dimensions
Poids
Température de fonctionnement
Humidité relative
Information réglementaire
MISE SUR LE MARCHÉ PAR :
Fabriquant
UTC Fire & Security Americas Corporation, Inc.
3211 Progress Drive, Lincolnton, NC, 28092, USA
REPRÉSENTANT DE L'UNION EUROPÉENNE
AUTORISÉ :
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert, Pays-Bas
CES PRODUITS SONT DESTINÉS À DES
Avertissements et
PROFESSIONNELS EXPÉRIMENTÉS, QUI
avis de non-
responsabilité
DOIVENT ÉGALEMENT SE CHARGER DE
LEUR INSTALLATION. UTC FIRE & SECURITY
NE PEUT GARANTIR QU'UNE PERSONNE OU
ENTITÉ FAISANT L'ACQUISITION DE CEUX-CI,
Y COMPRIS UN REVENDEUR AGRÉÉ,
DISPOSE DE LA FORMATION OU DE
L'EXPÉRIENCE REQUISE POUR PROCÉDER À
CETTE MÊME INSTALLATION DE FAÇON
APPROPRIÉE.
Pour obtenir des informations supplémentaires
sur les garanties et la sécurité, rendez-vous à
l'adresse
https://firesecurityproducts.com/policy/product-
warning/
Certification
EN 50131-1 Exigences générales
EN 50131
EN 50131-3 Equipement de contrôle et de
signalisation
Grade de sécurité 3, Classe d'environnement II
Testé et certifié par Telefication B.V.
8 / 16
DGP8
129–144
DGP9
145–160
DGP10
161–176
DGP11
177–192
DGP12
193–208
DGP13
209–224
DGP14
225–240
DGP15
241–256
10,5 à 13,8 V
(12 V
10 mA max.
80 × 52 mm (carte de
format « B »)
104 g
−10 à +55°C
< 95%, sans condensation
ou scannez le code QR.
Directives
européennes
Contact
www.utcfireandsecurity.com ou www.interlogix.com
Pour contacter l'assistance clientèle, voir
www.utcfssecurityproducts.fr/mail_support.htm
IT: Istruzioni d'installazione
nom.)
Connessioni
Legenda
J1
Connettore per le 8 zone con
connessione comune
J2
Connessione dal precedente
modulo di espansione 8 zone, dal
concentratore o dalla centrale
ATS
J3
Connessione al successivo
modulo di espansione 8 zone
(1) DGP
La connessione alla centrale al concentratore e alle altre
schede di espansione di 8 zone avviene tramite il cavo a
10 conduttori fornito con la scheda di espansione.
Attenzione:
disalimentare il concentratore o la centrale ATS.
Quando si collegano sulla centrale ATS3010 dei moduli
espansione di zona il ponticello "9-16", presente sulla scheda
della centrale, deve essere cortocircuitato. Quando si
collegano sulle centrali ATS3010/4010/4510 dei moduli
espansione di zona mettere a SI il parametro "espansioni di
zona installate" presente nel menù sistema. Quando si
collegano due o tre schede di espansione al concentratore
ATS1201 occorre impostare il dipswitch A del concentratore
su ON.
DIP switches
Numeri di zona da
usare
9–16 (1° modulo)
17–24 (2° modulo)
25–32 (3° modulo)
Su una centrale dotata di 16 zone sulla scheda madre la prima
ATS1202 deve essere impostata per le zone 17–24.
Si possono usare solo numeri di zona consecutivi.
UTC Fire & Security déclare par la présente que
cet appareil est conforme aux exigences et
dispositions applicables de la directive
2014/30/EU et / ou 2014/35/EU. Pour plus
d'informations, voir www.utcfireandsecurity.com
ou www.interlogix.com.
2012/19/EU (WEEE) : Les produits marqués de
ce symbole peuvent pas être éliminés comme
déchets municipaux non triés dans l'Union
européenne. Pour le recyclage, retourner ce
produit à votre fournisseur au moment de l'achat
d'un nouvel équipement équivalent, ou à des
points de collecte désignés. Pour plus
d'informations, voir: www.recyclethis.info
(2) Centrale Advisor Master
(3) DIP switches
(4) Collegamenti
(5) Contatto
(6) Contatto allarme
Per il collegamento di un'espansione occorre
Contatto
Contatto
1
2
ON
OFF
OFF
ON
OFF
OFF
P/N 1077854 (ML) • REV B • ISS 11JUN19
antimanomissione
normalmente chiuso
normalmente chiuso
Contatto
Contatto
3
4
OFF
OFF
OFF
OFF
ON
OFF
