ATS7700 PSTN Module Installation Sheet
EN CS DA DE ES
FI
1
LK2
CON12
T2
T1

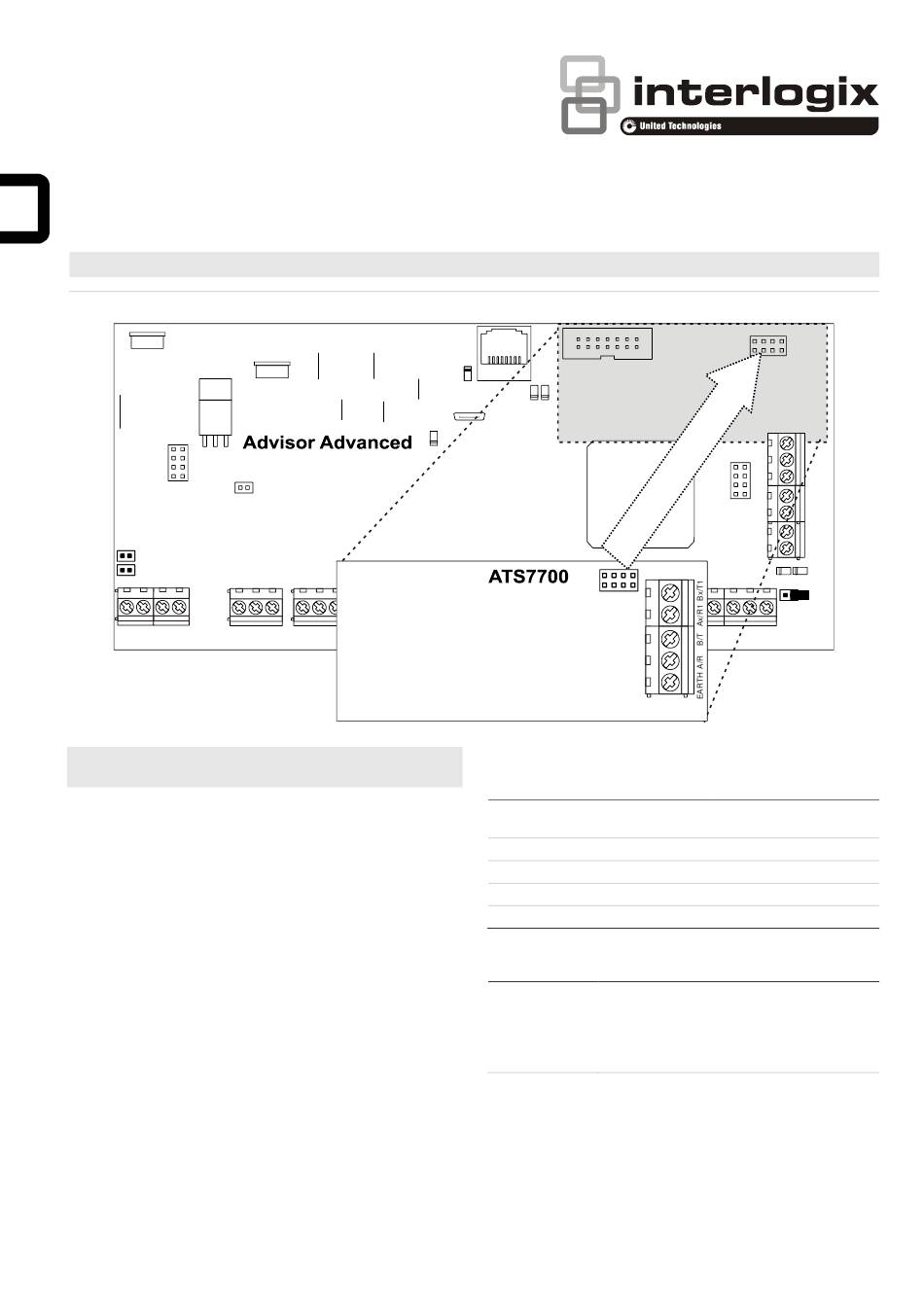

EN: Installation Sheet
Description
ATS7700 PSTN Module provides an interface for Advisor
Advanced control panel PSTN dialer.
Mounting the unit
The ATS7700 unit must be fitted to the control panel
mainboard using provided self-locking pillars.
Connections
•
EARTH: Earthing
•
A/R, B/T: PSTN line
•
Ax/R1, Bx/T1: Phone (switched)
© 2018 UTC Fire & Security Americas Corporation, Inc.
FR HU
IT
NL NO PL PT SK SV TR
MI
IP
USB
F
Technical specifications
Supply voltage
Nominal
Current consumption (standby)
Dimensions (H x W)
Operating temperature
Relative humidity
Regulatory information
Manufacturer
UTC Fire & Security Americas Corporation, Inc.
3211 Progress Drive, Lincolnton, NC, 28092, USA
Authorized EU manufacturing representative:
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert, Netherlands
1 / 12
CON16
CON13
Tx
10.5 to 13.8 V
12 V
50 mA
90 x 40 mm
0 to +50°C
95% max., noncondensing
P/N 466-2507 (ML) • REV C • ISS 10APR18
