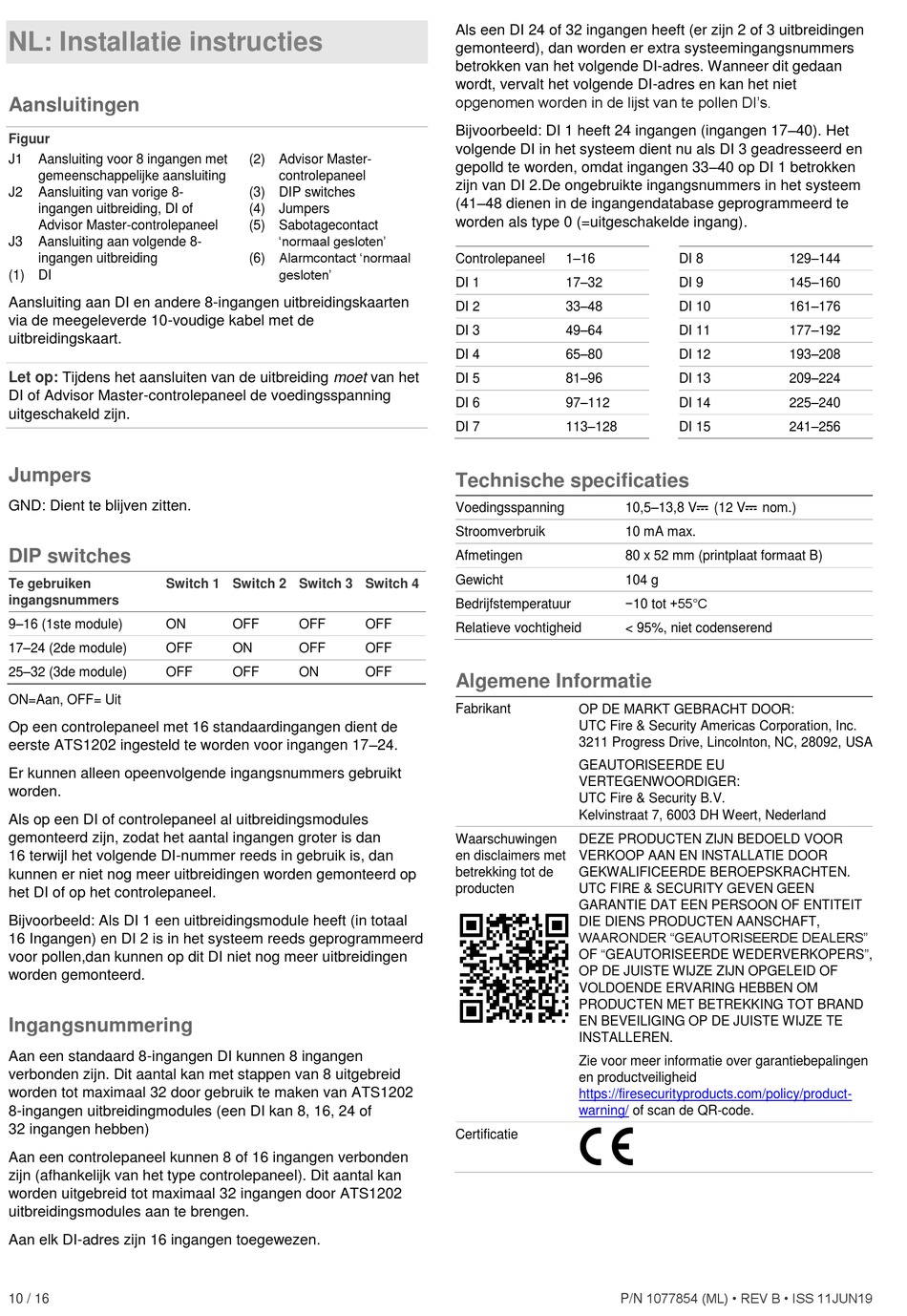

NL: Installatie instructies
Aansluitingen
Figuur
J1
Aansluiting voor 8 ingangen met
gemeenschappelijke aansluiting
J2
Aansluiting van vorige 8-
ingangen uitbreiding, DI of
Advisor Master-controlepaneel
J3
Aansluiting aan volgende 8-
ingangen uitbreiding
(1) DI
Aansluiting aan DI en andere 8-ingangen uitbreidingskaarten
via de meegeleverde 10-voudige kabel met de
uitbreidingskaart.
Let op:
Tijdens het aansluiten van de uitbreiding moet van het
DI of Advisor Master-controlepaneel de voedingsspanning
uitgeschakeld zijn.
Jumpers
GND: Dient te blijven zitten.
DIP switches
Te gebruiken
Switch 1 Switch 2 Switch 3 Switch 4
ingangsnummers
9–16 (1ste module)
ON
17–24 (2de module)
OFF
25–32 (3de module)
OFF
ON=Aan, OFF= Uit
Op een controlepaneel met 16 standaardingangen dient de
eerste ATS1202 ingesteld te worden voor ingangen 17–24.
Er kunnen alleen opeenvolgende ingangsnummers gebruikt
worden.
Als op een DI of controlepaneel al uitbreidingsmodules
gemonteerd zijn, zodat het aantal ingangen groter is dan
16 terwijl het volgende DI-nummer reeds in gebruik is, dan
kunnen er niet nog meer uitbreidingen worden gemonteerd op
het DI of op het controlepaneel.
Bijvoorbeeld: Als DI 1 een uitbreidingsmodule heeft (in totaal
16 Ingangen) en DI 2 is in het systeem reeds geprogrammeerd
voor pollen,dan kunnen op dit DI niet nog meer uitbreidingen
worden gemonteerd.
Ingangsnummering
Aan een standaard 8-ingangen DI kunnen 8 ingangen
verbonden zijn. Dit aantal kan met stappen van 8 uitgebreid
worden tot maximaal 32 door gebruik te maken van ATS1202
8-ingangen uitbreidingmodules (een DI kan 8, 16, 24 of
32 ingangen hebben)
Aan een controlepaneel kunnen 8 of 16 ingangen verbonden
zijn (afhankelijk van het type controlepaneel). Dit aantal kan
worden uitgebreid tot maximaal 32 ingangen door ATS1202
uitbreidingsmodules aan te brengen.
Aan elk DI-adres zijn 16 ingangen toegewezen.
10 / 16
(2) Advisor Master-
controlepaneel
(3) DIP switches
(4) Jumpers
(5) Sabotagecontact
'normaal gesloten'
(6) Alarmcontact 'normaal
gesloten'
OFF
OFF
OFF
ON
OFF
OFF
OFF
ON
OFF
Als een DI 24 of 32 ingangen heeft (er zijn 2 of 3 uitbreidingen
gemonteerd), dan worden er extra systeemingangsnummers
betrokken van het volgende DI-adres. Wanneer dit gedaan
wordt, vervalt het volgende DI-adres en kan het niet
opgenomen worden in de lijst van te pollen DI's.
Bijvoorbeeld: DI 1 heeft 24 ingangen (ingangen 17–40). Het
volgende DI in het systeem dient nu als DI 3 geadresseerd en
gepolld te worden, omdat ingangen 33–40 op DI 1 betrokken
zijn van DI 2.De ongebruikte ingangsnummers in het systeem
(41–48 dienen in de ingangendatabase geprogrammeerd te
worden als type 0 (=uitgeschakelde ingang).
Controlepaneel
1–16
DI 1
17–32
DI 2
33–48
DI 3
49–64
DI 4
65–80
DI 5
81–96
DI 6
97–112
DI 7
113–128
Technische specificaties
Voedingsspanning
10,5–13,8 V
Stroomverbruik
10 mA max.
Afmetingen
80 x 52 mm (printplaat formaat B)
Gewicht
104 g
−10 tot +55°C
Bedrijfstemperatuur
Relatieve vochtigheid
< 95%, niet codenserend
Algemene Informatie
Fabrikant
OP DE MARKT GEBRACHT DOOR:
UTC Fire & Security Americas Corporation, Inc.
3211 Progress Drive, Lincolnton, NC, 28092, USA
GEAUTORISEERDE EU
VERTEGENWOORDIGER:
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert, Nederland
Waarschuwingen
DEZE PRODUCTEN ZIJN BEDOELD VOOR
en disclaimers met
VERKOOP AAN EN INSTALLATIE DOOR
betrekking tot de
GEKWALIFICEERDE BEROEPSKRACHTEN.
producten
UTC FIRE & SECURITY GEVEN GEEN
GARANTIE DAT EEN PERSOON OF ENTITEIT
DIE DIENS PRODUCTEN AANSCHAFT,
WAARONDER "GEAUTORISEERDE DEALERS"
OF "GEAUTORISEERDE WEDERVERKOPERS",
OP DE JUISTE WIJZE ZIJN OPGELEID OF
VOLDOENDE ERVARING HEBBEN OM
PRODUCTEN MET BETREKKING TOT BRAND
EN BEVEILIGING OP DE JUISTE WIJZE TE
INSTALLEREN.
Zie voor meer informatie over garantiebepalingen
en productveiligheid
https://firesecurityproducts.com/policy/product-
warning/
Certificatie
P/N 1077854 (ML) • REV B • ISS 11JUN19
DI 8
129–144
DI 9
145–160
DI 10
161–176
DI 11
177–192
DI 12
193–208
DI 13
209–224
DI 14
225–240
DI 15
241–256
(12 V
nom.)
of scan de QR-code.
