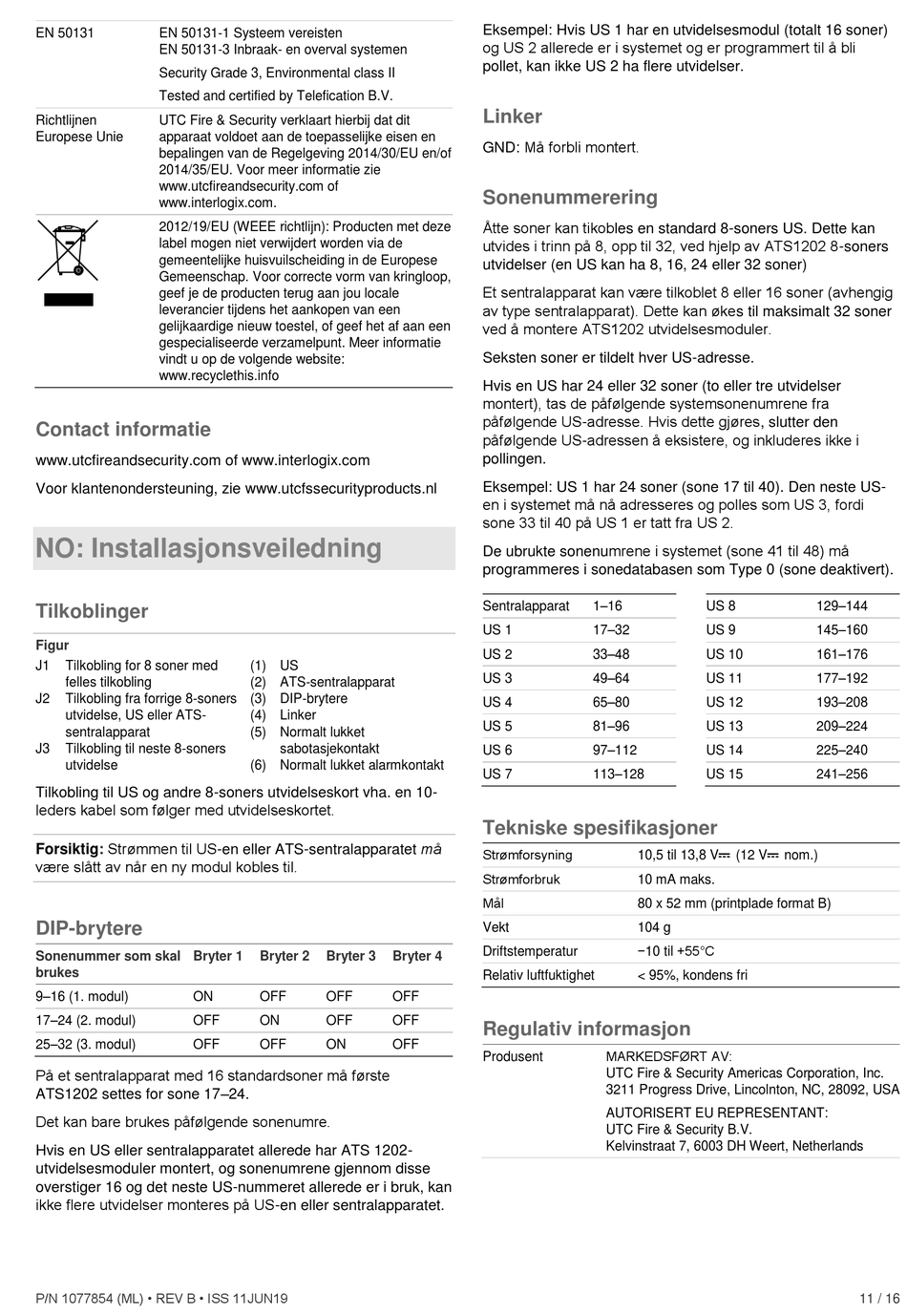

EN 50131
EN 50131-1 Systeem vereisten
EN 50131-3 Inbraak- en overval systemen
Security Grade 3, Environmental class II
Tested and certified by Telefication B.V.
Richtlijnen
UTC Fire & Security verklaart hierbij dat dit
Europese Unie
apparaat voldoet aan de toepasselijke eisen en
bepalingen van de Regelgeving 2014/30/EU en/of
2014/35/EU. Voor meer informatie zie
www.utcfireandsecurity.com of
www.interlogix.com.
2012/19/EU (WEEE richtlijn): Producten met deze
label mogen niet verwijdert worden via de
gemeentelijke huisvuilscheiding in de Europese
Gemeenschap. Voor correcte vorm van kringloop,
geef je de producten terug aan jou locale
leverancier tijdens het aankopen van een
gelijkaardige nieuw toestel, of geef het af aan een
gespecialiseerde verzamelpunt. Meer informatie
vindt u op de volgende website:
www.recyclethis.info
Contact informatie
www.utcfireandsecurity.com of www.interlogix.com
Voor klantenondersteuning, zie www.utcfssecurityproducts.nl
NO: Installasjonsveiledning
Tilkoblinger
Figur
J1
Tilkobling for 8 soner med
felles tilkobling
J2
Tilkobling fra forrige 8-soners
utvidelse, US eller ATS-
sentralapparat
J3
Tilkobling til neste 8-soners
utvidelse
Tilkobling til US og andre 8-soners utvidelseskort vha. en 10-
leders kabel som følger med utvidelseskortet.
Strømmen til US-en eller ATS-sentralapparatet må
Forsiktig:
være slått av når en ny modul kobles til.
DIP-brytere
Sonenummer som skal
Bryter 1
brukes
9–16 (1. modul)
ON
17–24 (2. modul)
OFF
25–32 (3. modul)
OFF
På et sentralapparat med 16 standardsoner må første
ATS1202 settes for sone 17–24.
Det kan bare brukes påfølgende sonenumre.
Hvis en US eller sentralapparatet allerede har ATS 1202-
utvidelsesmoduler montert, og sonenumrene gjennom disse
overstiger 16 og det neste US-nummeret allerede er i bruk, kan
ikke flere utvidelser monteres på US-en eller sentralapparatet.
P/N 1077854 (ML) • REV B • ISS 11JUN19
(1) US
(2) ATS-sentralapparat
(3) DIP-brytere
(4) Linker
(5) Normalt lukket
sabotasjekontakt
(6) Normalt lukket alarmkontakt
Bryter 2
Bryter 3
Bryter 4
OFF
OFF
OFF
ON
OFF
OFF
OFF
ON
OFF
Eksempel: Hvis US 1 har en utvidelsesmodul (totalt 16 soner)
og US 2 allerede er i systemet og er programmert til å bli
pollet, kan ikke US 2 ha flere utvidelser.
Linker
GND: Må forbli montert.
Sonenummerering
Åtte soner kan tikobles en standard 8-soners US. Dette kan
utvides i trinn på 8, opp til 32, ved hjelp av ATS1202 8-soners
utvidelser (en US kan ha 8, 16, 24 eller 32 soner)
Et sentralapparat kan være tilkoblet 8 eller 16 soner (avhengig
av type sentralapparat). Dette kan økes til maksimalt 32 soner
ved å montere ATS1202 utvidelsesmoduler.
Seksten soner er tildelt hver US-adresse.
Hvis en US har 24 eller 32 soner (to eller tre utvidelser
montert), tas de påfølgende systemsonenumrene fra
påfølgende US-adresse. Hvis dette gjøres, slutter den
påfølgende US-adressen å eksistere, og inkluderes ikke i
pollingen.
Eksempel: US 1 har 24 soner (sone 17 til 40). Den neste US-
en i systemet må nå adresseres og polles som US 3, fordi
sone 33 til 40 på US 1 er tatt fra US 2.
De ubrukte sonenumrene i systemet (sone 41 til 48) må
programmeres i sonedatabasen som Type 0 (sone deaktivert).
Sentralapparat
1–16
US 1
17–32
US 2
33–48
US 3
49–64
US 4
65–80
US 5
81–96
US 6
97–112
US 7
113–128
Tekniske spesifikasjoner
Strømforsyning
10,5 til 13,8 V
Strømforbruk
10 mA maks.
Mål
80 x 52 mm (printplade format B)
Vekt
104 g
−10 til +55°C
Driftstemperatur
Relativ luftfuktighet
< 95%, kondens fri
Regulativ informasjon
MARKEDSFØRT AV:
Produsent
UTC Fire & Security Americas Corporation, Inc.
3211 Progress Drive, Lincolnton, NC, 28092, USA
AUTORISERT EU REPRESENTANT:
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert, Netherlands
US 8
129–144
US 9
145–160
US 10
161–176
US 11
177–192
US 12
193–208
US 13
209–224
US 14
225–240
US 15
241–256
(12 V
nom.)
11 / 16
