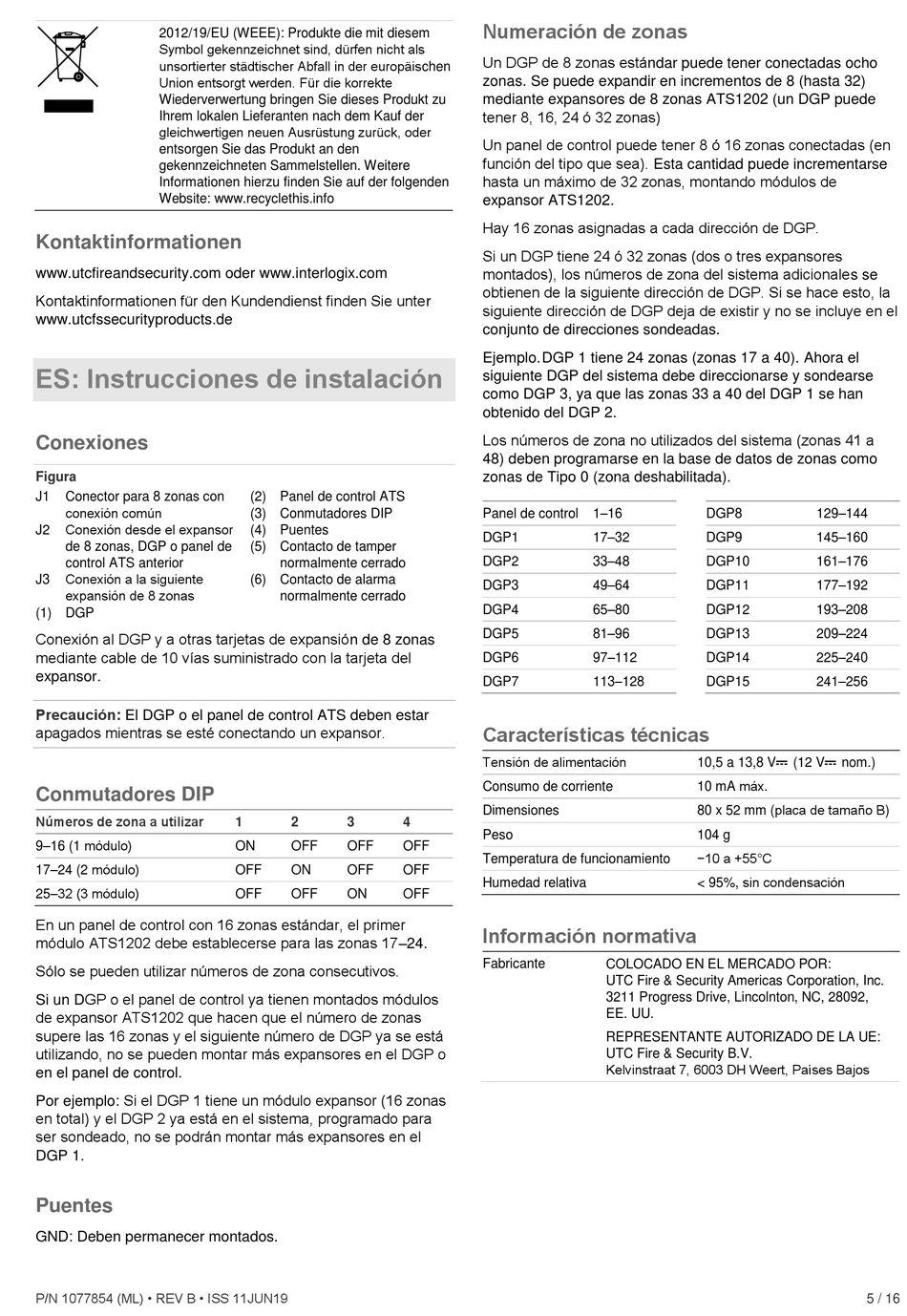

ES: Instrucciones de instalación
Conexiones
Figura
J1
Conector para 8 zonas con
conexión común
Conexión desde el expansor
J2
de 8 zonas, DGP o panel de
control ATS anterior
Conexión a la siguiente
J3
expansión de 8 zonas
(1) DGP
Conexión al DGP y a otras tarjetas de expansión de 8 zonas
mediante cable de 10 vías suministrado con la tarjeta del
expansor.
Precaución:
El DGP o el panel de control ATS deben estar
apagados mientras se esté conectando un expansor.
Conmutadores DIP
Números de zona a utilizar
9–16 (1 módulo)
17–24 (2 módulo)
25–32 (3 módulo)
En un panel de control con 16 zonas estándar, el primer
módulo ATS1202 debe establecerse para las zonas 17–24.
Sólo se pueden utilizar números de zona consecutivos.
Si un DGP o el panel de control ya tienen montados módulos
de expansor ATS1202 que hacen que el número de zonas
supere las 16 zonas y el siguiente número de DGP ya se está
utilizando, no se pueden montar más expansores en el DGP o
en el panel de control.
Por ejemplo: Si el DGP 1 tiene un módulo expansor (16 zonas
en total) y el DGP 2 ya está en el sistema, programado para
ser sondeado, no se podrán montar más expansores en el
DGP 1.
Puentes
GND: Deben permanecer montados.
P/N 1077854 (ML) • REV B • ISS 11JUN19
(2) Panel de control ATS
(3) Conmutadores DIP
(4) Puentes
(5) Contacto de tamper
normalmente cerrado
(6) Contacto de alarma
normalmente cerrado
1
2
3
4
ON
OFF
OFF
OFF
OFF
ON
OFF
OFF
OFF
OFF
ON
OFF
Numeración de zonas
Un DGP de 8 zonas estándar puede tener conectadas ocho
zonas. Se puede expandir en incrementos de 8 (hasta 32)
mediante expansores de 8 zonas ATS1202 (un DGP puede
tener 8, 16, 24 ó 32 zonas)
Un panel de control puede tener 8 ó 16 zonas conectadas (en
función del tipo que sea). Esta cantidad puede incrementarse
hasta un máximo de 32 zonas, montando módulos de
expansor ATS1202.
Hay 16 zonas asignadas a cada dirección de DGP.
Si un DGP tiene 24 ó 32 zonas (dos o tres expansores
montados), los números de zona del sistema adicionales se
obtienen de la siguiente dirección de DGP. Si se hace esto, la
siguiente dirección de DGP deja de existir y no se incluye en el
conjunto de direcciones sondeadas.
Ejemplo. DGP 1 tiene 24 zonas (zonas 17 a 40). Ahora el
siguiente DGP del sistema debe direccionarse y sondearse
como DGP 3, ya que las zonas 33 a 40 del DGP 1 se han
obtenido del DGP 2.
Los números de zona no utilizados del sistema (zonas 41 a
48) deben programarse en la base de datos de zonas como
zonas de Tipo 0 (zona deshabilitada).
Panel de control
1–16
DGP1
17–32
DGP2
33–48
DGP3
49–64
DGP4
65–80
DGP5
81–96
DGP6
97–112
DGP7
113–128
Características técnicas
Tensión de alimentación
Consumo de corriente
Dimensiones
Peso
Temperatura de funcionamiento
Humedad relativa
Información normativa
Fabricante
COLOCADO EN EL MERCADO POR:
UTC Fire & Security Americas Corporation, Inc.
3211 Progress Drive, Lincolnton, NC, 28092,
EE. UU.
REPRESENTANTE AUTORIZADO DE LA UE:
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert, Países Bajos
DGP8
129–144
DGP9
145–160
DGP10
161–176
DGP11
177–192
DGP12
193–208
DGP13
209–224
DGP14
225–240
DGP15
241–256
10,5 a 13,8 V
(12 V
nom.)
10 mA máx.
80 x 52 mm (placa de tamaño B)
104 g
−10 a +55°C
< 95%, sin condensación
5 / 16
