Ne connectez pas la fiche d'alimentation secteur à la prise murale avant que toutes les connexions soient terminées.

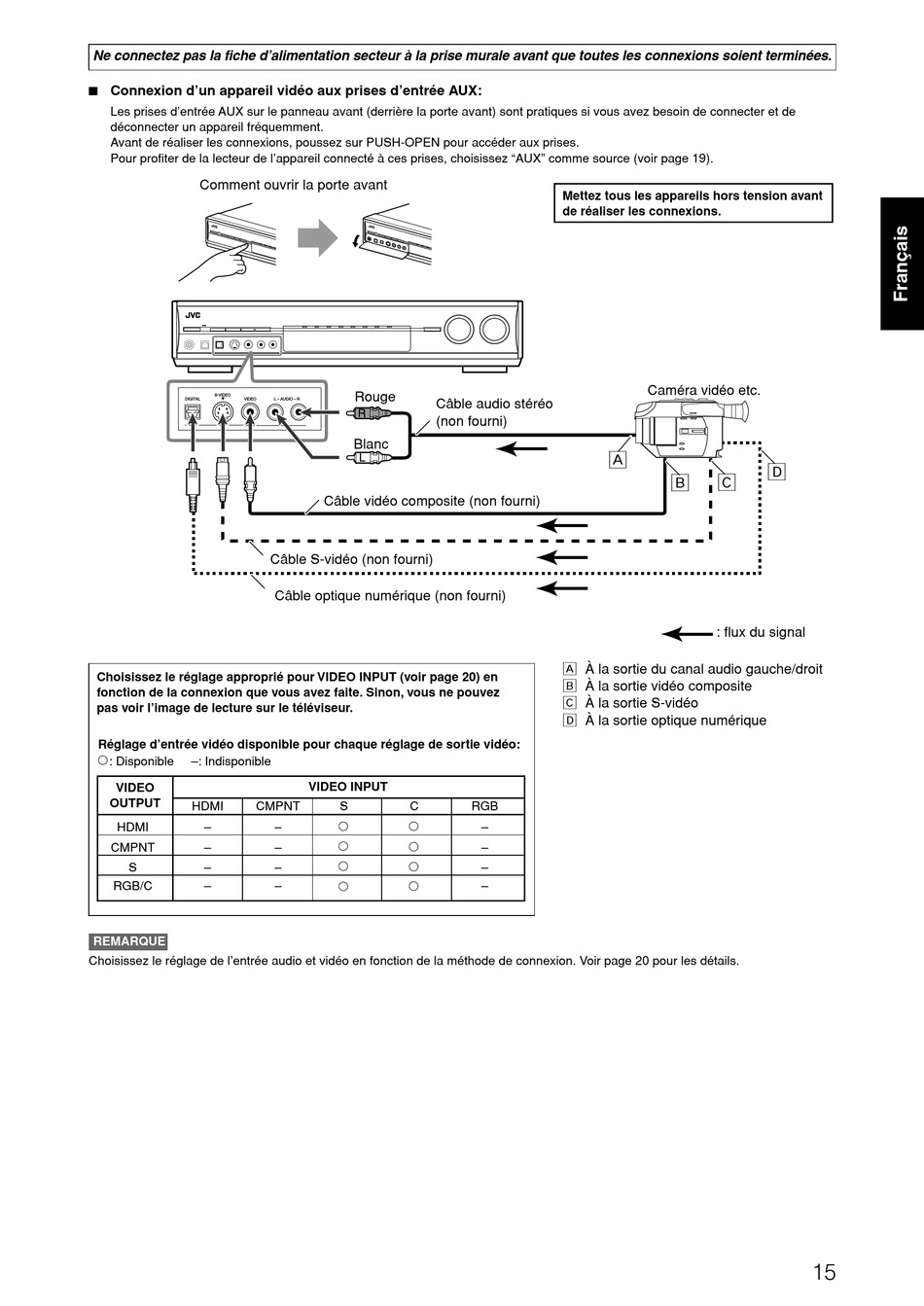

7 Connexion d'un appareil vidéo aux prises d'entrée AUX:
Les prises d'entrée AUX sur le panneau avant (derrière la porte avant) sont pratiques si vous avez besoin de connecter et de
déconnecter un appareil fréquemment.
Avant de réaliser les connexions, poussez sur PUSH-OPEN pour accéder aux prises.
Pour profiter de la lecteur de l'appareil connecté à ces prises, choisissez "AUX" comme source (voir page 19).
Comment ouvrir la porte avant
S-VIDEO
DIGITAL
VIDEO
AUX
Choisissez le réglage approprié pour VIDEO INPUT (voir page 20) en
fonction de la connexion que vous avez faite. Sinon, vous ne pouvez
pas voir l'image de lecture sur le téléviseur.
Réglage d'entrée vidéo disponible pour chaque réglage de sortie vidéo:
: Disponible –: Indisponible
VIDEO
OUTPUT
HDMI CMPNT
HDMI –
CMPNT –
S –
RGB/C –
REMARQUE
Choisissez le réglage de l'entrée audio et vidéo en fonction de la méthode de connexion. Voir page 20 pour les détails.
Rouge
L – AUDIO – R
Câble audio stéréo
(non fourni)
Blanc
Câble vidéo composite (non fourni)
Câble S-vidéo (non fourni)
Câble optique numérique (non fourni)
VIDEO INPUT
S C
–
–
–
–
Mettez tous les appareils hors tension avant
de réaliser les connexions.
Å
Å À la sortie du canal audio gauche/droit
ı À la sortie vidéo composite
Ç À la sortie S-vidéo
Î À la sortie optique numérique
RGB
–
–
–
–
Caméra vidéo etc.
Î
Ç
ı
: flux du signal
15
