Ne connectez pas la fiche d'alimentation secteur à la prise murale avant que toutes les connexions soient terminées.

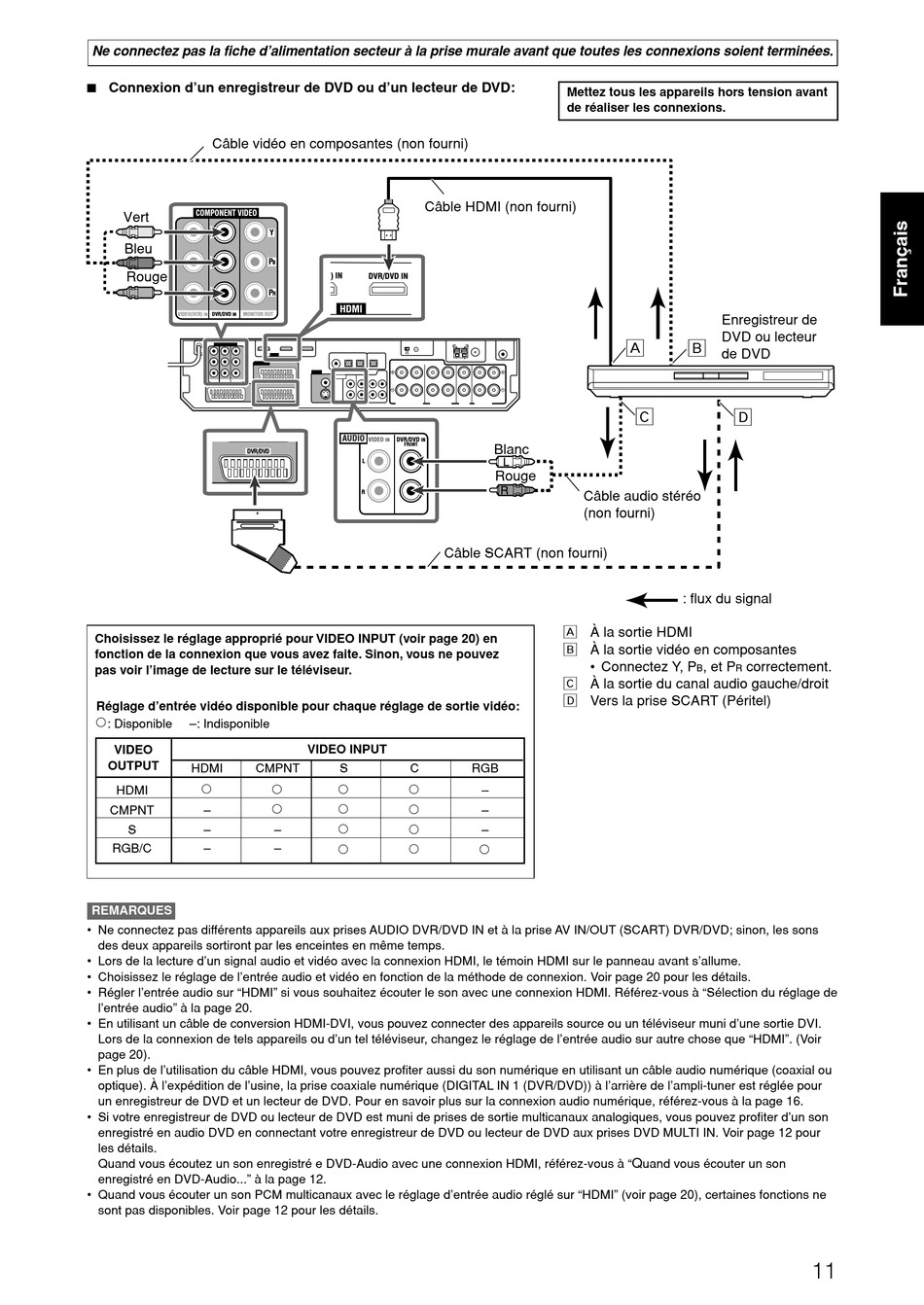

7 Connexion d'un enregistreur de DVD ou d'un lecteur de DVD:
Câble vidéo en composantes (non fourni)
COMPONENT VIDEO
Vert
Bleu
Rouge
VIDEO(VCR) IN DVR/DVD IN MONITOR OUT
DVR/DVD
Choisissez le réglage approprié pour VIDEO INPUT (voir page 20) en
fonction de la connexion que vous avez faite. Sinon, vous ne pouvez
pas voir l'image de lecture sur le téléviseur.
Réglage d'entrée vidéo disponible pour chaque réglage de sortie vidéo:
: Disponible –: Indisponible
VIDEO
OUTPUT
HDMI CMPNT
HDMI
CMPNT –
S –
RGB/C –
REMARQUES
• Ne connectez pas différents appareils aux prises AUDIO DVR/DVD IN et à la prise AV IN/OUT (SCART) DVR/DVD; sinon, les sons
des deux appareils sortiront par les enceintes en même temps.
• Lors de la lecture d'un signal audio et vidéo avec la connexion HDMI, le témoin HDMI sur le panneau avant s'allume.
• Choisissez le réglage de l'entrée audio et vidéo en fonction de la méthode de connexion. Voir page 20 pour les détails.
• Régler l'entrée audio sur "HDMI" si vous souhaitez écouter le son avec une connexion HDMI. Référez-vous à "Sélection du réglage de
l'entrée audio" à la page 20.
• En utilisant un câble de conversion HDMI-DVI, vous pouvez connecter des appareils source ou un téléviseur muni d'une sortie DVI.
Lors de la connexion de tels appareils ou d'un tel téléviseur, changez le réglage de l'entrée audio sur autre chose que "HDMI". (Voir
page 20).
• En plus de l'utilisation du câble HDMI, vous pouvez profiter aussi du son numérique en utilisant un câble audio numérique (coaxial ou
optique). À l'expédition de l'usine, la prise coaxiale numérique (DIGITAL IN 1 (DVR/DVD)) à l'arrière de l'ampli-tuner est réglée pour
un enregistreur de DVD et un lecteur de DVD. Pour en savoir plus sur la connexion audio numérique, référez-vous à la page 16.
• Si votre enregistreur de DVD ou lecteur de DVD est muni de prises de sortie multicanaux analogiques, vous pouvez profiter d'un son
enregistré en audio DVD en connectant votre enregistreur de DVD ou lecteur de DVD aux prises DVD MULTI IN. Voir page 12 pour
les détails.
Quand vous écoutez un son enregistré e DVD-Audio avec une connexion HDMI, référez-vous à "
enregistré en DVD-Audio..." à la page 12.
• Quand vous écouter un son PCM multicanaux avec le réglage d'entrée audio réglé sur "HDMI" (voir page 20), certaines fonctions ne
sont pas disponibles. Voir page 12 pour les détails.
Câble HDMI (non fourni)
Y
P
B
) IN
DVR/DVD IN
P
R
HDMI
AUDIO
VIDEO DVR/DVD
IN IN
FRONT
L
R
VIDEO INPUT
S C
–
–
Mettez tous les appareils hors tension avant
de réaliser les connexions.
Blanc
Rouge
Câble audio stéréo
(non fourni)
Câble SCART (non fourni)
Å À la sortie HDMI
ı À la sortie vidéo en composantes
• Connectez Y, P
Ç À la sortie du canal audio gauche/droit
Î Vers la prise SCART (Péritel)
RGB
–
–
–
Enregistreur de
DVD ou lecteur
Å
ı
de DVD
Ç Î
: flux du signal
, et P correctement.
B R
Q
uand vous écouter un son
11
