Schließen Sie den Netzstecker nicht an die Wandsteckdose an, bevor alle Anschlüsse hergestellt sind.

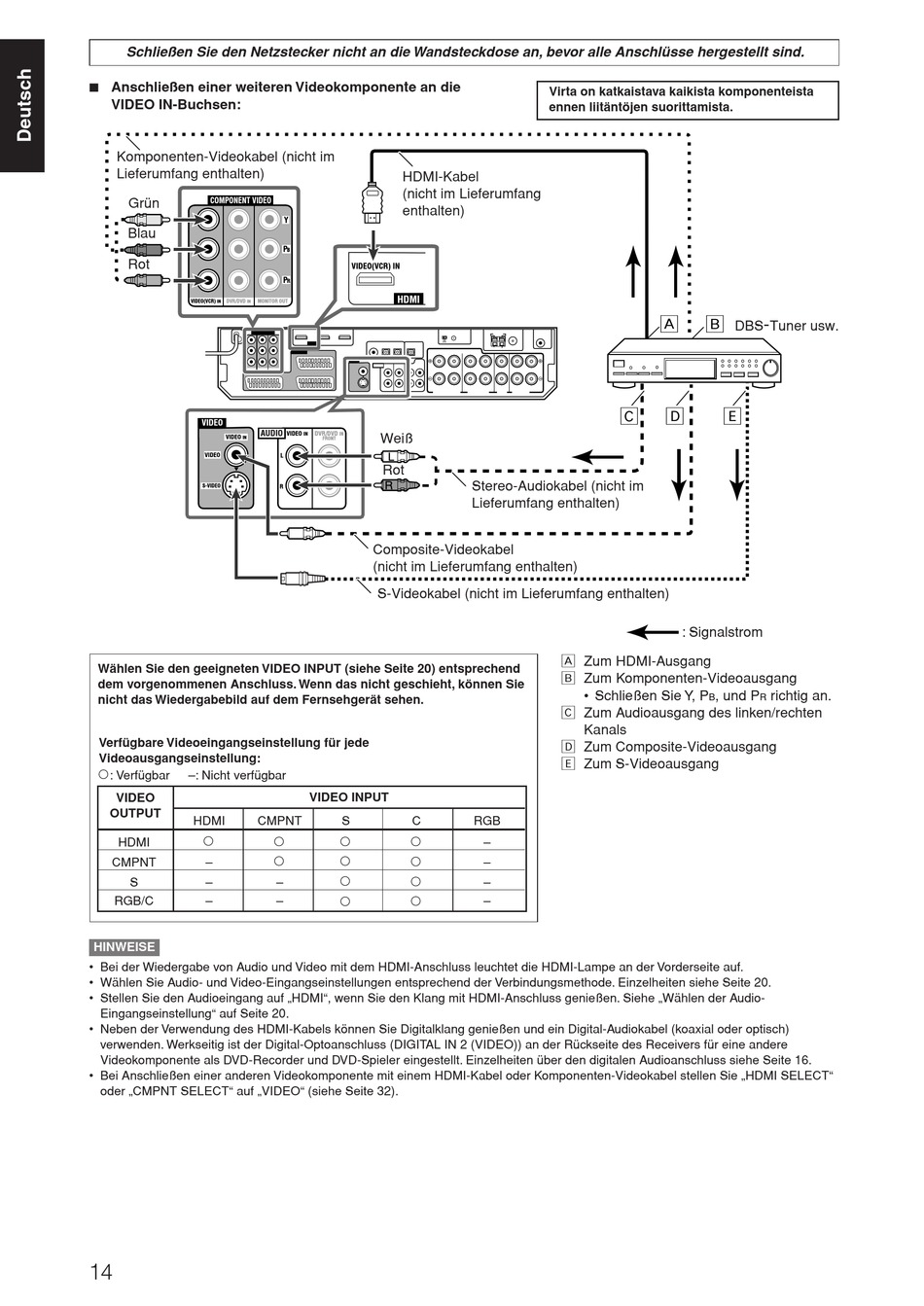

7 Anschließen einer weiteren Videokomponente an die
VIDEO IN-Buchsen:
Komponenten-Videokabel (nicht im
Lieferumfang enthalten)
Grün COMPONENT VIDEO
Blau
Rot
VIDEO(VCR) IN DVR/DVD IN MONITOR OUT
VIDEO
AUDIO
VIDEO
IN
VIDEO
S-VIDEO
Wählen Sie den geeigneten VIDEO INPUT (siehe Seite 20) entsprechend
dem vorgenommenen Anschluss. Wenn das nicht geschieht, können Sie
nicht das Wiedergabebild auf dem Fernsehgerät sehen.
Verfügbare Videoeingangseinstellung für jede
Videoausgangseinstellung:
: Verfügbar –: Nicht verfügbar
VIDEO
OUTPUT
HDMI CMPNT
HDMI
CMPNT –
S –
RGB/C –
HINWEISE
• Bei der Wiedergabe von Audio und Video mit dem HDMI-Anschluss leuchtet die HDMI-Lampe an der Vorderseite auf.
• Wählen Sie Audio- und Video-Eingangseinstellungen entsprechend der Verbindungsmethode. Einzelheiten siehe Seite 20.
• Stellen Sie den Audioeingang auf „HDMI", wenn Sie den Klang mit HDMI-Anschluss genießen. Siehe „Wählen der Audio-
Eingangseinstellung" auf Seite 20.
• Neben der Verwendung des HDMI-Kabels können Sie Digitalklang genießen und ein Digital-Audiokabel (koaxial oder optisch)
verwenden. Werkseitig ist der Digital-Optoanschluss (DIGITAL IN 2 (VIDEO)) an der Rückseite des Receivers für eine andere
Videokomponente als DVD-Recorder und DVD-Spieler eingestellt. Einzelheiten über den digitalen Audioanschluss siehe Seite 16.
• Bei Anschließen einer anderen Videokomponente mit einem HDMI-Kabel oder Komponenten-Videokabel stellen Sie „HDMI SELECT"
oder „CMPNT SELECT" auf „VIDEO" (siehe Seite 32).
14
HDMI-Kabel
(nicht im Lieferumfang
enthalten)
Y
P
B
VIDEO(VCR) IN
P
R
HDMI
VIDEO DVR/DVD
IN IN
Weiß
FRONT
L
Rot
R
Composite-Videokabel
(nicht im Lieferumfang enthalten)
S-Videokabel (nicht im Lieferumfang enthalten)
VIDEO INPUT
S C
–
–
Virta on katkaistava kaikista komponenteista
ennen liitäntöjen suorittamista.
Ç
Stereo-Audiokabel (nicht im
Lieferumfang enthalten)
Å Zum HDMI-Ausgang
ı Zum Komponenten-Videoausgang
• Schließen Sie Y, P
Ç Zum Audioausgang des linken/rechten
Kanals
Î Zum Composite-Videoausgang
‰ Zum S-Videoausgang
RGB
–
–
–
–
Å ı
-
DBS Tuner usw.
Î ‰
: Signalstrom
, und P richtig an.
B R
